VEGASON 51K ... 53K
43
Запуск в работу
В примере 0 % заполнения соответствует
дистанции 5,850 м, а 100 % заполнения
дистанции 1,270 м.
• Подтвердите с помощью «Ok»

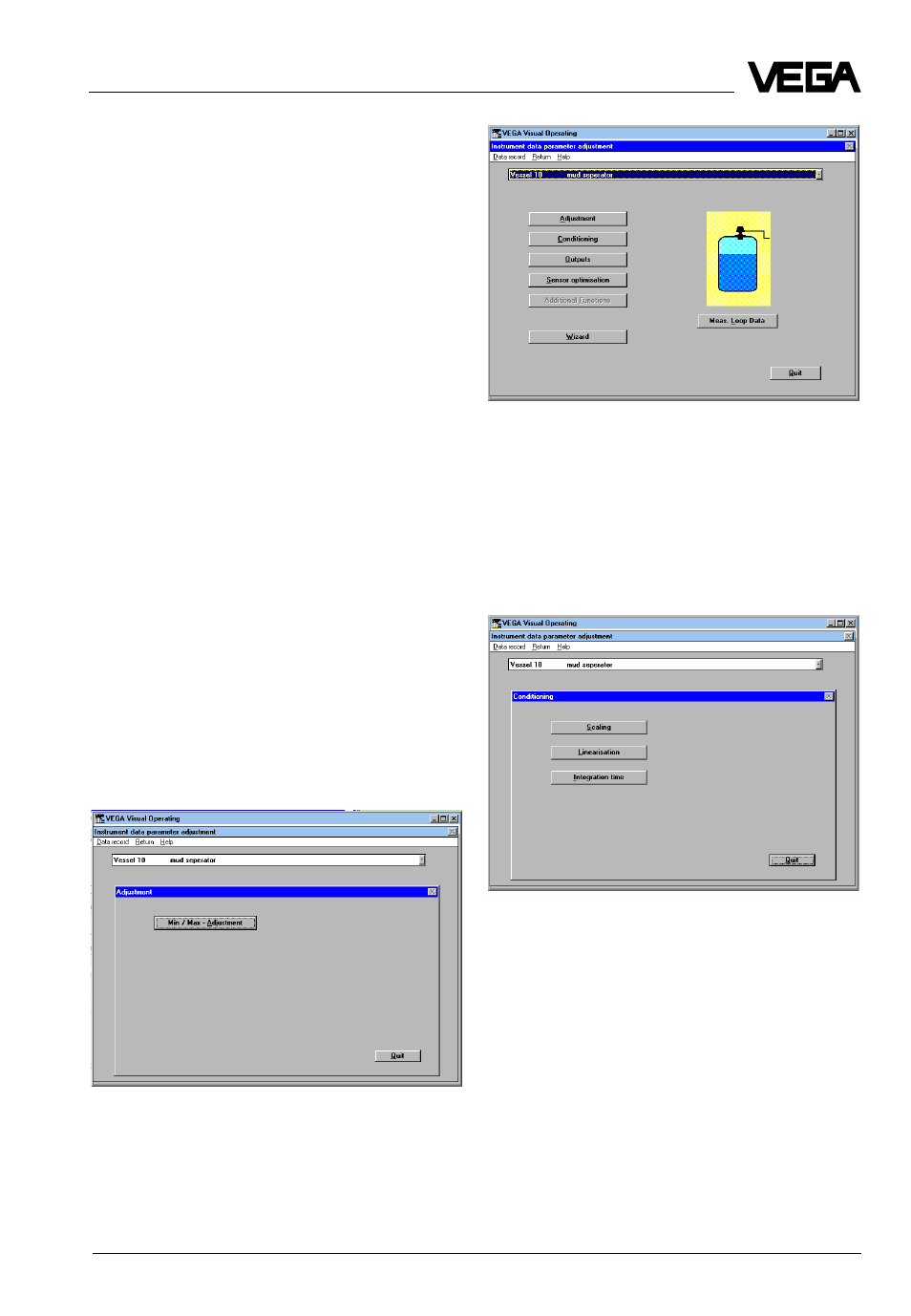

Вы опять находитесь в меню
«Adjustment».
Таким образом, сенсорная электроника
имеет две характерные точки, из которых
образуется линейная пропорциональность
между дистанцией заполнения и
процентным заполнением резервуара.
! Эти две характерные точки должны
располагаться, конечно, не на 0 % и 100
%, но должны быть по возможности
далеко друг от друга (например, 20 % и 80
%). Характерные точки для настройки
min/max должны находиться минимально
на 50 мм друг от друга. Если характерные
точки располагаются слишком близко
друг от друга, увеличивается возможная
ошибка в измерениях. Благоприятно по-
этому, чтобы Вы проводили регулировку
при 0 % и при 100 %.
В меню “Instrument data/Parameter
adjustment/Conditioning/Linearisation” Вы
сможете позже по потребности задать
или указать другую линейную зависи-
мость между дистанцией и процентным
уровнем заполнения.
• Нажмите в меню «Adjustment» на «Quit».
Формирование сигнала
• Нажмите на “Conditioning”.
Открывается окошко меню “Conditioning”.
• Нажмите на «Scaling».
В меню «Scaling» Вы задаете фактичес-
кие 0 % и 100 % значения измеряемой
величины и единицы измерения. Таким
образом, Вы сообщаете датчику, напри-
мер, что при 0 % заполнения в резервуаре
есть еще 45 литров, а при 100 % заполне-
ния 1200 литров.
Индикатор датчика показывает тогда при
пустом резервуаре 45 литров (0 %), при
полном резервуаре 1200 литров (100 %).
