34
VEGASON 51K ... 53K
Неправильно

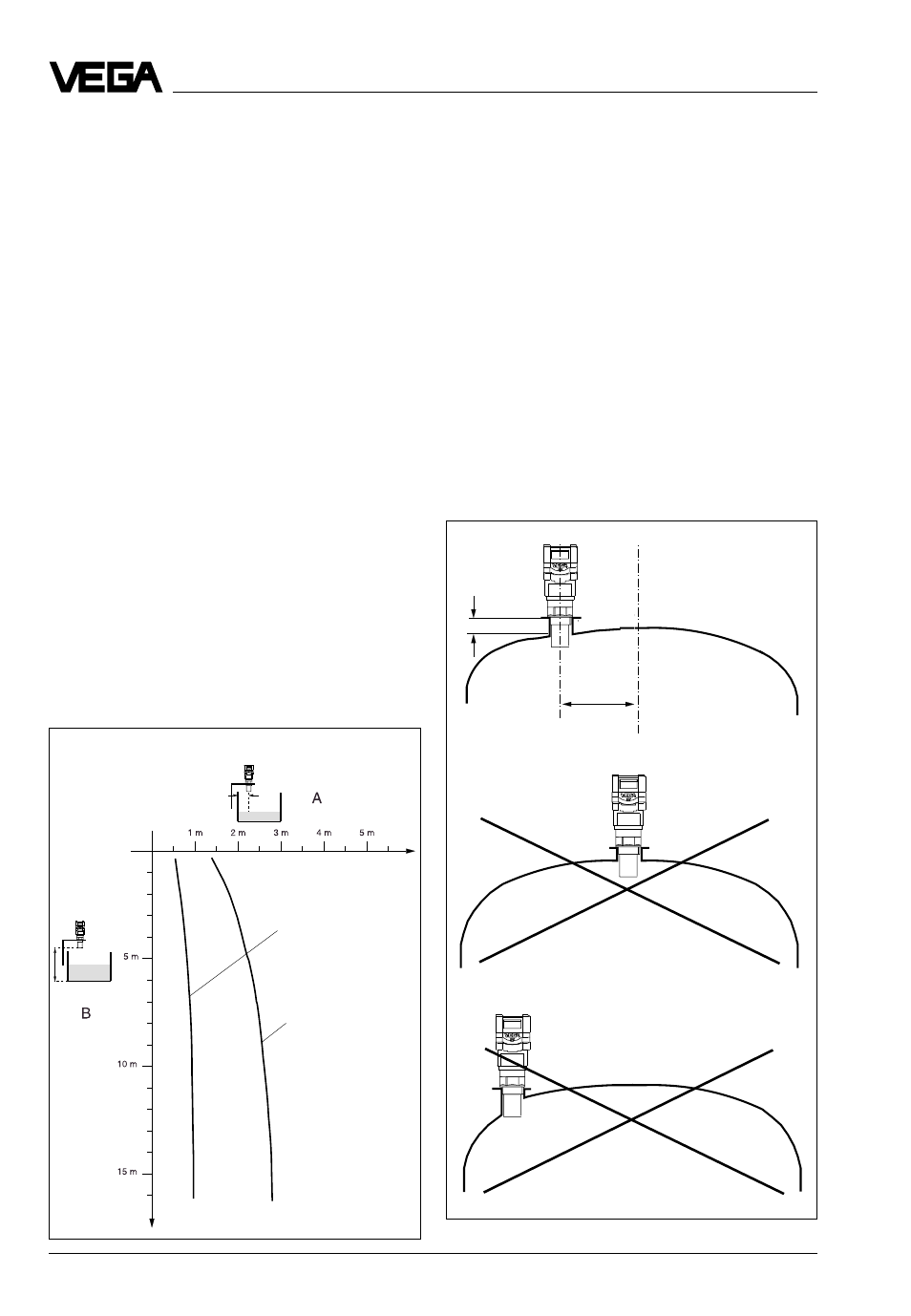

Монтаж на резервуаре с параболической крышей
Правильно
~
1
/
2
радиуса
резервуара
Неправильно
Макс. измеря-
емое расстоя-
ние (В)
Расстояние
датчика до стенки
резервуарв (А)
Кривая 1 (жидкость)
Кривая 2 (сып.
материалы)
Монтаж и установка
Если датчик монтируется слишком близко
к стенке резервуара (значение А на
диаграмме), то это может вызвать силь-
ный ложный эхо-сигнал. Выступы резерву-
ара, налипания заполняемого материала,
клепки, винты или сварные швы
накладывают свое эхо на эхо заполняемо-
го материала, т.е. на полезное эхо.
Поэтому обратите внимание на достаточ-
ное расстояние датчика от стенки
резервуара в зависимости от максималь-
ной дистанции измерения (значение В на
диаграмме).
Мы рекомендуем Вам при хороших услови-
ях отражения (жидкость, никаких
встроенных конструкций в резервуаре)
предусматривать расстояние датчика в
соответствии с кривой 1 диаграммы. При
максимальной измеряемой дистанции,
например, 10 м расстояние звукового пре-
образователя составляло бы по кривой 1
примерно 1 м.У сыпучих материалов с
плохими условиями отражения
стремитесь обеспечить расстояние от
стенки резервуара в соответствие с
кривой 2 диаграммы. При особенно плохих
условиях измерения может быть
необходимым расстояние до стенки
≥ 60 мм
резервуара выбрать еще больше или
дополнительно уменьшить и ослабить
влияние ложного эхо-сигнала посредством
записи в датчик ложных эхо-сигналов, для
того чтобы датчик лучше приспособить к
измеряемой среде.
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши
резервуаров влияют на сигнал как парабо-
лическое зеркало. Если датчик
расположен в центре такой параболичес-
кой крыши, то он получает усиленные
ложные эхо-сигналы. Оптимальный
монтаж здесь, как правило, на половине
радиуса резервуара от середины.
