Типы и варианты

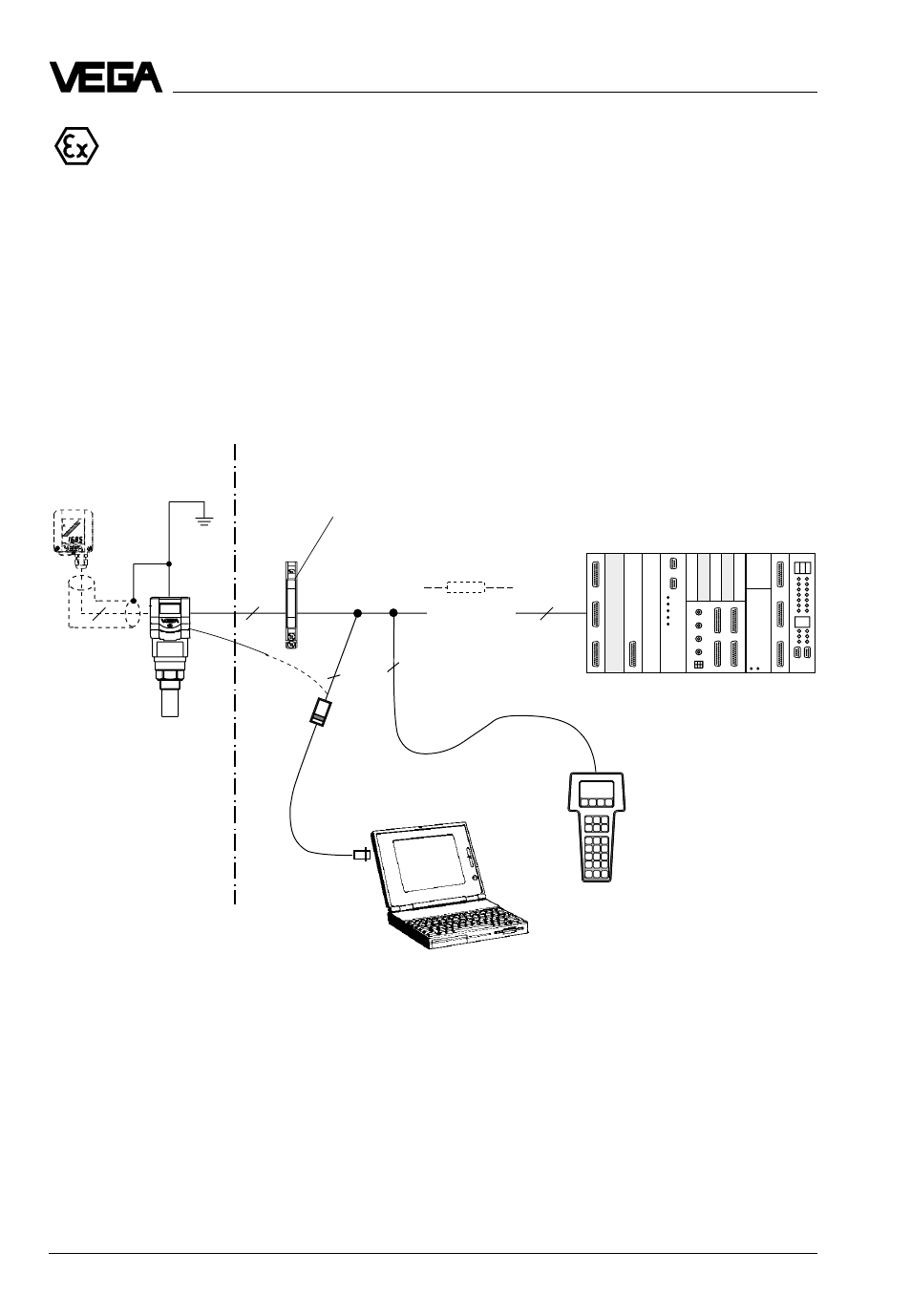

Измерительная система с VEGASON 51 K…53 K через разделяющий
трансформатор в Ех-области на активном DCS
• двухпроводная техника (loop powered), питание через сигнальный
провод от DCS, выходной сигнал 4…20 мА (пассивный)
• разделяющий трансформатор переводит неискрозащищенный
контур тока SPS в искрозащищенный контур тока, благодаря
этому датчик может использоваться в Ех-зоне
• вариант внешнего индикаторного устройства с аналоговым и
цифровым индикатором (монтируемый на расстоянии до 25 м от
датчика)
• обслуживание с ПЭВМ, карманной HART ®-ЭВМ или
обслуживающим модулем MINICOM (вставляется в датчик или во
внешнее индикаторное устройство VEGADIS 50)
HART ®-ЭВМ.
Ex-
область
Не Ex-область
Разделитель (напр. Stahl)
(см. "3.2 Соответствие“)
VEGA-
CONNECT
2
VEGADIS 50
пассивный
2)
1 )
DCS активный
1) Если сопротивление системы формирования
сигнала подключенной к 4…20 мА- выходному
сигналу меньше чем 200 Ом, то на время
обслуживания нужно подключить в соединяю-
щий провод сопротивление от 250 Ом до 350
Ом.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровое соединение с ПЭВМ больше
бы не гарантировалось
4…20 мА пассив означает, что датчик в зависимо-
сти от уровня наполнения потребляет ток от
4…20 мА. Датчик представляет собой с элект-
рической точки зрения изменяющееся сопро-
тивление (потребитель) от DCS. DCS работает
активно, это значит, как источник тока или
напряжения.
