VEGASON 51K ... 53K
31
Монтаж и установка

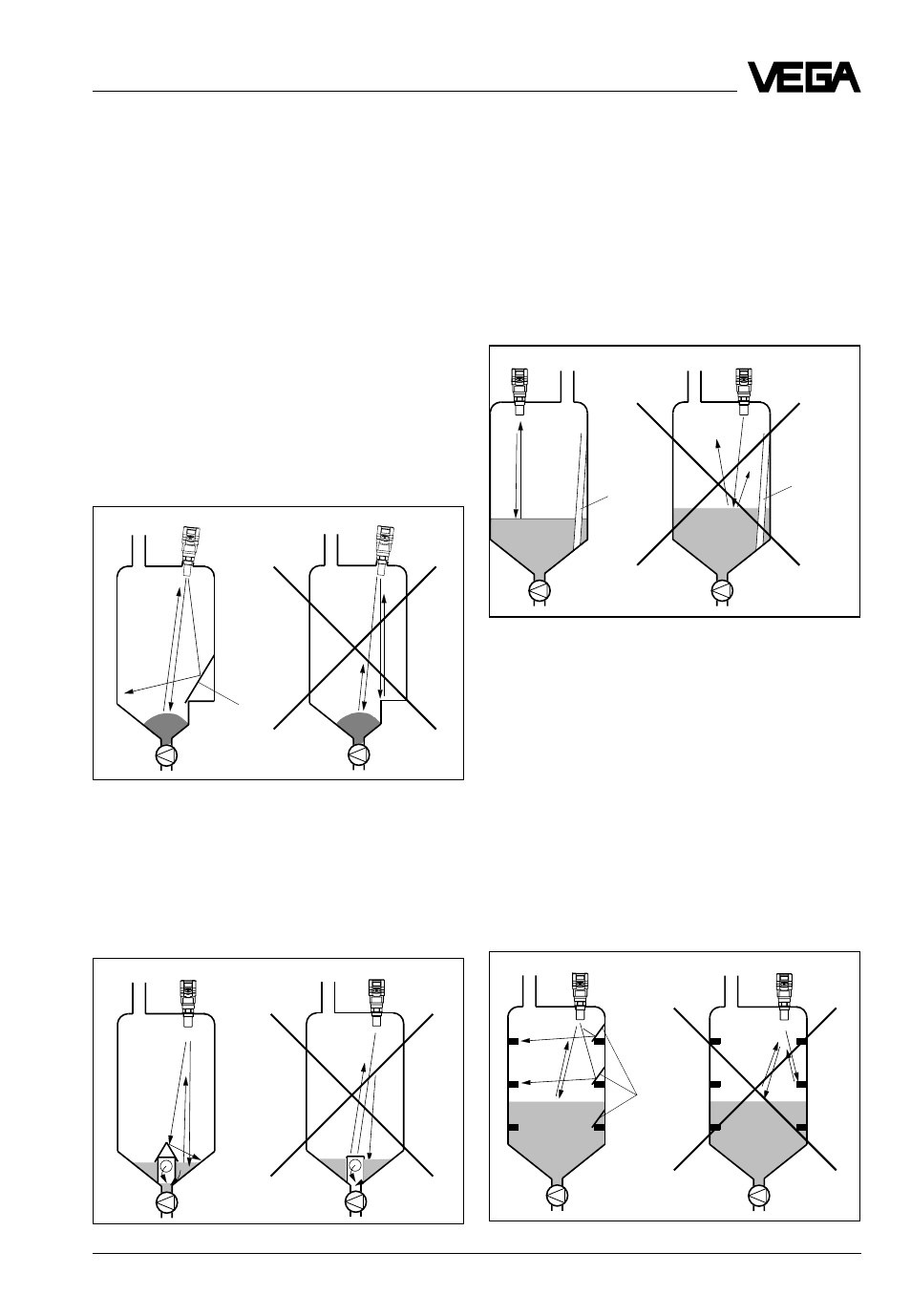

4.6 Ложный эхо-сигнал
Место установки ультразвукового датчи-
ка должно быть выбрано так, чтобы
никакие встроенные конструкции или
втекающие заполняющие материалы не
пересекались с ультразвуковым импуль-
сом. Следующие примеры и указания
покажут вам наиболее частые проблемы
измерения и помогут их избежать.
Выступы резервуаров
Формы резервуаров с гладкими выступами
могут сильно затруднять измерения из-за
сильного ложного эхо-сигнала. Экраны над
этими гладкими выступами рассеивают
ложный эхо-сигнал и гарантируют
надежное измерение.Впускной коллектор,
например, для смешивания материала, с
гладкой обращенной к датчику
поверхностью закрывается наклонным
экраном. В результате ложный сигнал
рассеивается.
Выступы резервуаров
Выступы резервуара (вводная стойка)
Правильно
Неправильно
Правильно
Неправильно
Встроенные конструкции
резервуаров
Встроенные конструкции резервуаров,
как например лестница, часто являются
причиной ложного эхо-сигнала. Обратите
внимание при проектировании мест изме-
рения на беспрепятственный доступ
ультразвукового сигнала к заполняемому
материалу.
Встроенные конструкции резервуара
Правильно
Неправильно
Лестница
Лестница
Распорки резервуаров
Распорки резервуаров могут так же, как и
другие встроенные конструкции
резервуаров быть причиной сильных
ложных эхо-сигналов, накладывающихся
на полезное эхо. Маленькие экраны
действенно предотвращают прямое отра-
жение ложных эхо-сигналов. Ложные эхо-
сигналы диффузно рассеиваются в
пространстве и затем отфильтровывают-
ся измерительной электроникой как
«эхошумы».
Распорки резервуара
Правильно
Неправильно
Экраны
