30

VEGASON 51K ... 53K

B

Желоб Khafagi-Venturi

90°

h

max

Датчик

3 … 4 x h

max

Измерение потока в открытом желобе

h

max

≥ 2 x h

max

Сливная заслонка

90°

Измерение потока в открытом желобе

Верхняя вода

Нижняя вода

≥ 5 cm

90°

3 … 4 x h

max

Сливная заслонка

Монтаж и установка

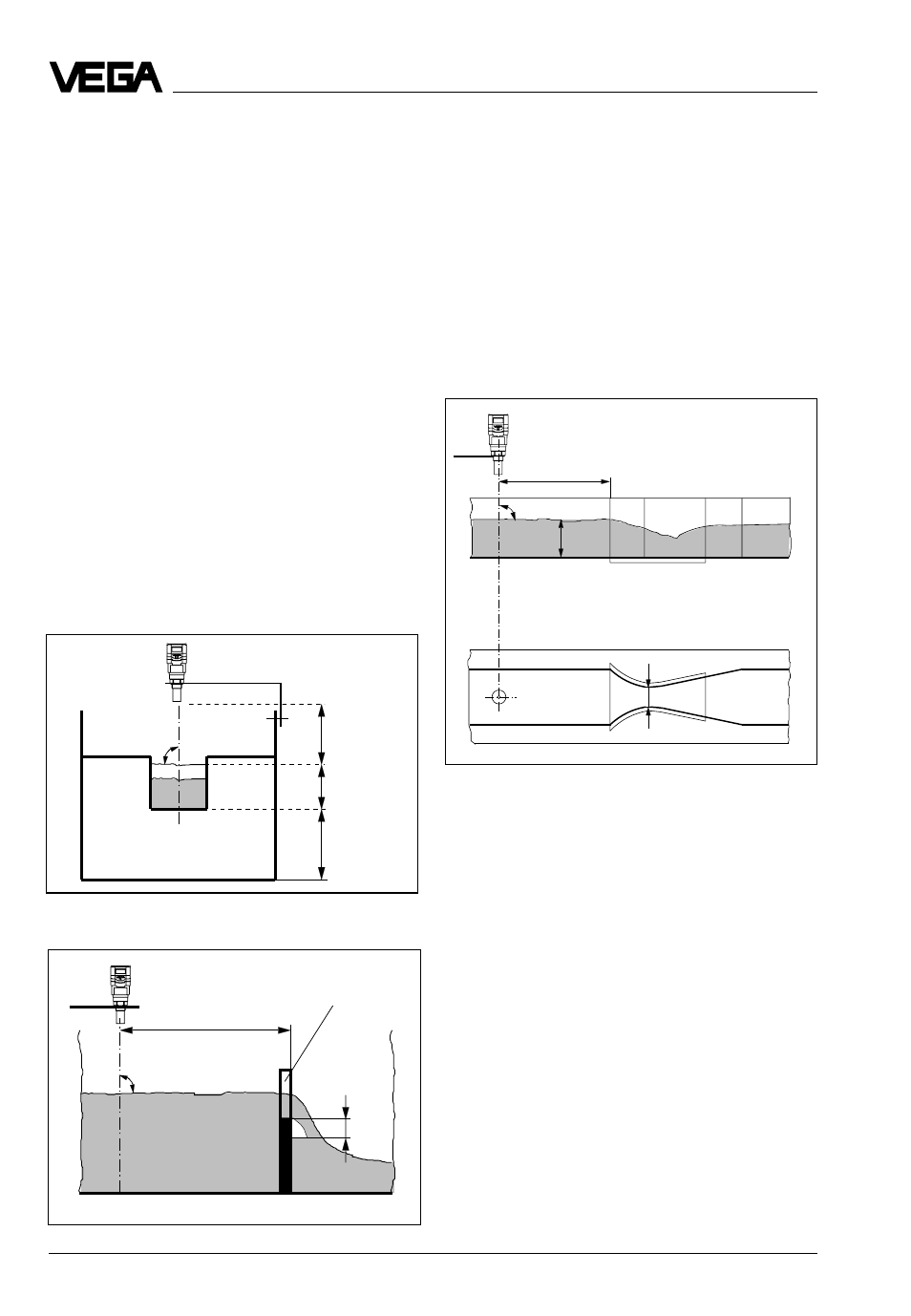

4.5 Измерение расхода

Короткие примеры на этой странице
должны Вам дать начальные сведения по
измерению расхода. Данные по проектиро-
ванию Вы найдете по характеристикам
лотка и в специальной литературе.

Прямоугольный канал

- установите датчик над поверхностью

потока

- обратите внимание на расстояние до

заслонки водослива (3…4 х h

мах

)

- установите по центру канала
- отверстие в заслонке от основания

2 х h

мах

- установите вертикально к поверхности

жидкости

- поддерживайте минимальное расстоя-

ние по отношению к h

мах

- минимальное расстояние отверстия

заслонки до нижнего уровня воды 50 мм

Желоб Khafagi-Venturi

- установите датчик на стороне поступ-
ления
- учитывайте расстояние до желоба
Khafagi-Venturi (3…4 х h

мах

)

- установите вертикально к поверхности
жидкости
- поддерживайте минимальное расстоя-
ние по отношению к уровню подпора

< мин.
расстояние
