VEGASON 51K ... 53K
37
Электрическое подключение
-
+
ESC
OK
Tank 1
m (d)
12.345
+ -
+
-
1 2
C
5 6 7 8
4
3
1 2
C
5 6 7 8
4
3
(+) (-)
Commu-
nication
+ -
4...20 mA
Display
L1 N
-
+
ESC
OK
Tank 1
m (d)
12.345
+
-
1 2
C
5 6 7 8
4
3
1 2
C
5 6 7 8
+
-
Commu-
nication
4...20 mA
Display
Питающее напряжение
4 … 20 мA (Пассивный)
1)
Для индикаторного устройства на
крышке датчика или для внешнего
индикаторного устройства
VEGADIS 50
Гнезда для
подключения карманной
HART
®
-ЭВМ или
интерфейсного адаптера
VEGACONNECT

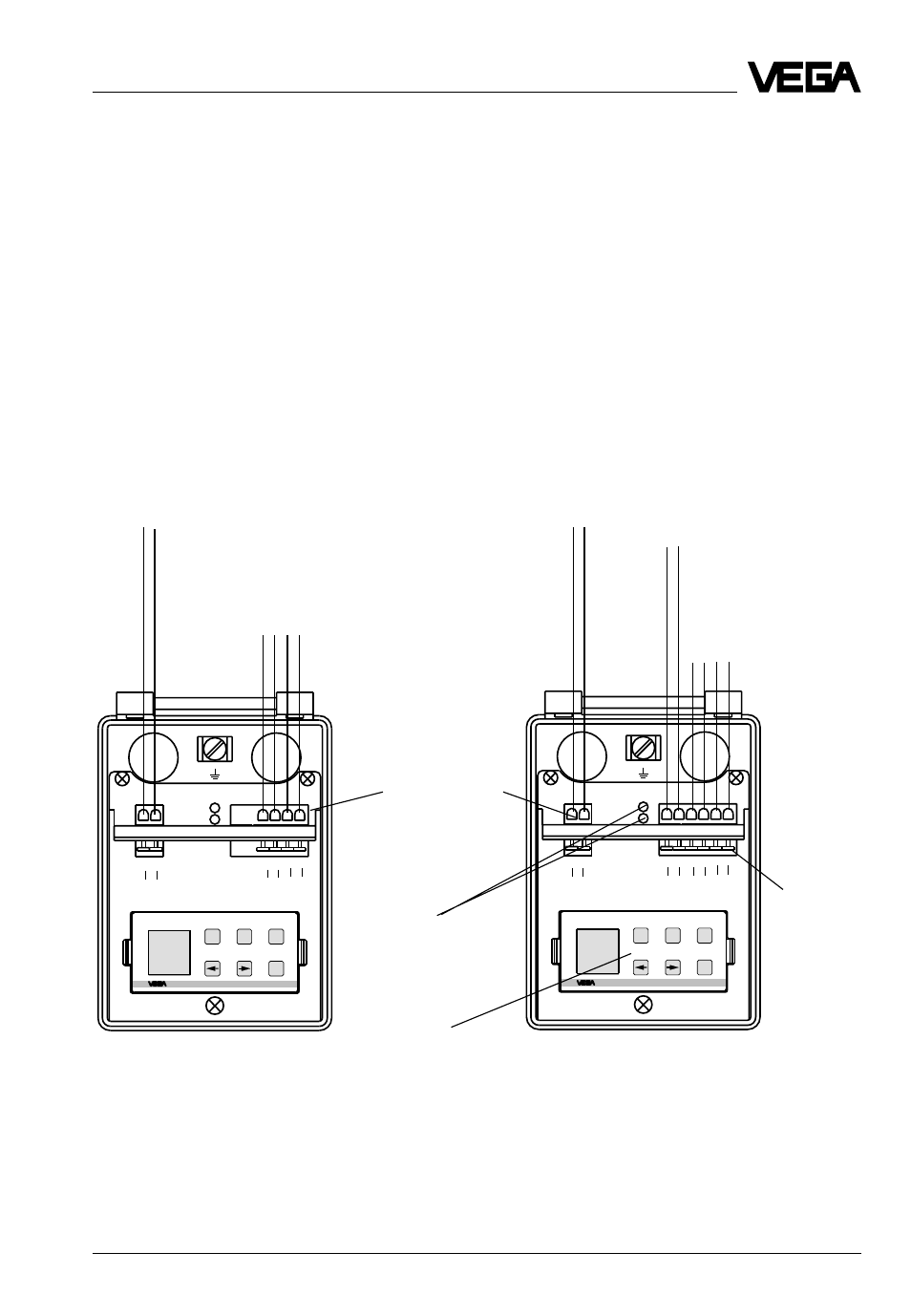

Двухпроводная техника
(loop powered)
Четырехпроводная техника
(питание отделено)
Питающее напряжение
4 … 20 мA (Активный)
2)
Пружинные
клеммы (макс.
сечение жилы2,5
мм
2
)
Пружинные
клеммы
Вставляемый
обслуживающий
модуль
MINICOM
Подключение датчика
После того как Вы смонтировали датчик в
положение измерения в соответствии с
указаниями в главе 4 «Монтаж и
установка», открутите винт на верхней
стороне датчика. Крышку датчика в
варианте с дисплеем можно открыть.
Открутите накидную гайку держателя
кабеля и сдвиньте ее примерно на 10 см
вдоль оболочки кабеля. Накидная гайка
защищена замком безопасности от
саморазвинчивания.
Вставьте кабель в отверстие датчика.
Снова закрутите накидную гайку и под-
ключите зачищенную жилу кабеля к
соответствующей клемме.
Клеммы не имеют винтов. Нажмите вниз
на углубление белой лапки клеммы ма-
ленькой отверткой и вставьте медную
жилу провода в отверстие клеммы. Про-
верьте положение провода в клемме
легким потягиванием подключенного
провода.
1)
4…20 мА пассивный означает, что датчик в
зависимости от уровня наполнения потребляет
ток от 4…20 мА (потребитель).
2)
4…20 мА активный означает, что датчик выдает
в зависимости от уровня наполнения ток от
4…20 мА (источник тока.).
