VEGAPULS 56K 9

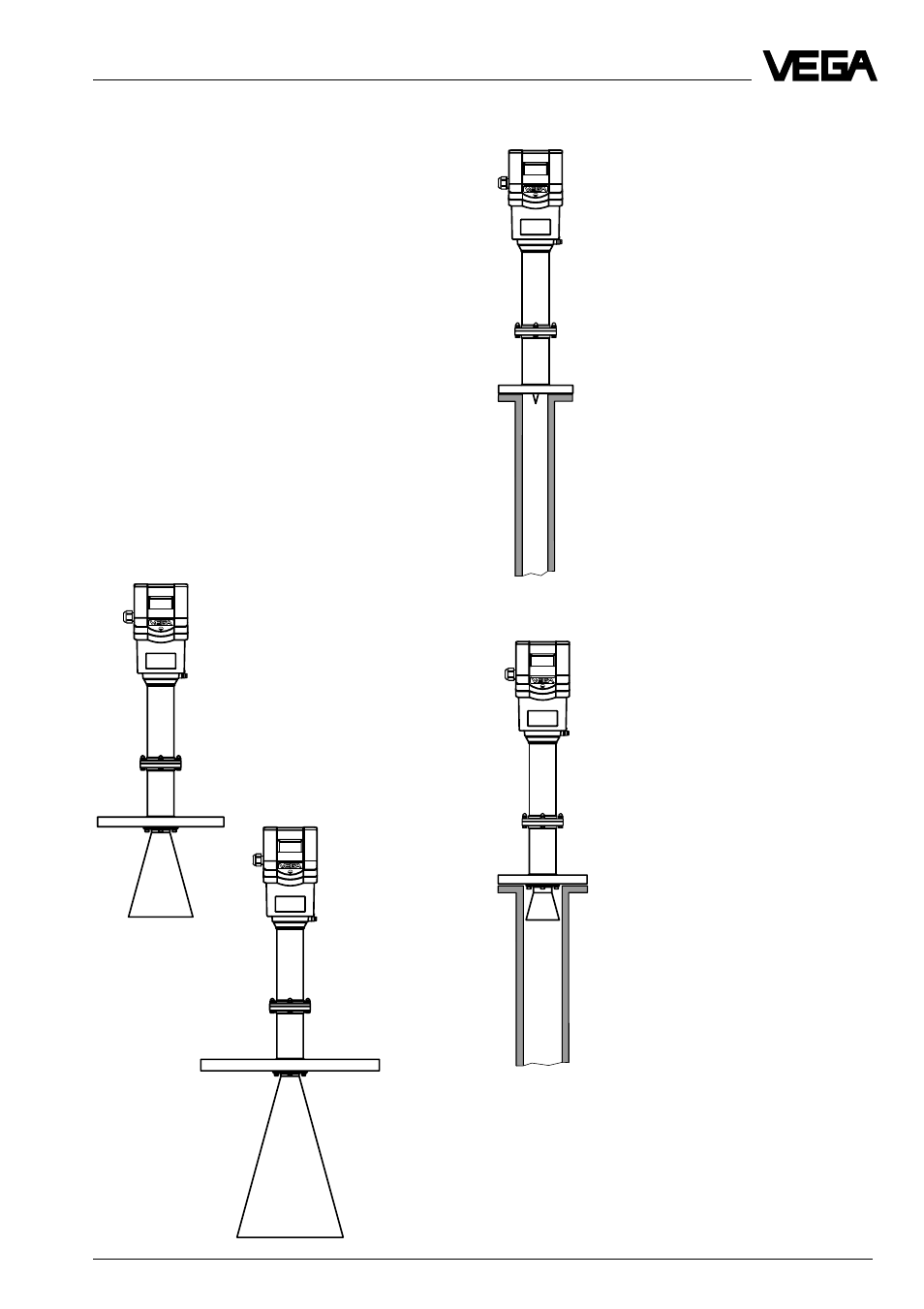

Трубчатая антенна
Трубчатая антенна на волно-
воде или отводной трубе обра-
зуется в соединении с измери-
тельной трубой, которая может
быть также изогнутой. Трубча-
тые антенны используются
особенно при сильном волне-
нии или низкой диэлектричес-
кой проницаемости измеряемой
среды.
Антенна может выполняться с
рупором или без него. Вариан-
ты с рупором характеризуются
особенно хорошим коэффици-
ентом усиления антенны. Этим
достигается хорошая надеж-
ность измерения уровня про-
дуктов с очень плохими свой-
ствами отражения .
Измерительная труба представ-
ляет собой волновод для сигна-
лов радара. Время прохожде-
ния радарного сигнала изменя-
ется в трубе и зависит от
диаметра трубы. Электронике
нужно просто сообщить внут-
ренний диаметр трубы, чтобы
она могла компенсировать
изменения во времени прохож-
дения.
Описание прибора
1.4 Антенны
Глазом радарного датчика является его
антенна. Форма антенны не позволяет,
однако, неискушенному наблюдателю
предположить, как точно геометрическая
форма антенны должна соответствовать
физическим свойствам электромагнитного
поля. Форма является решающей для
фокусировки и, таким образом, для чув-
ствительности, подобно чувствительнос-
ти направленного микрофона.
Для различных целей применения и требо-
ваний процесса имеются четыре системы
антенн. Каждая отличается наряду с харак-
теристикой фокусировки также особыми
химическими и физическими свойствами.
Рупорная антенна
Рупорные антенны фоку-
сируют радарные сигналы
особенно хорошо. Изго-
товленные из 1.4571 (StSt)
или Hastelloy С22 они
очень надежны, физичес-
ки и химически устойчи-
вы. Рупорные антенны
используются для измере-
ния в закрытых и откры-
тых резервуарах.
DN 150
DN 250
DN 50
DN 80
