VEGAPULS 56K 5 1
Запуск в работу

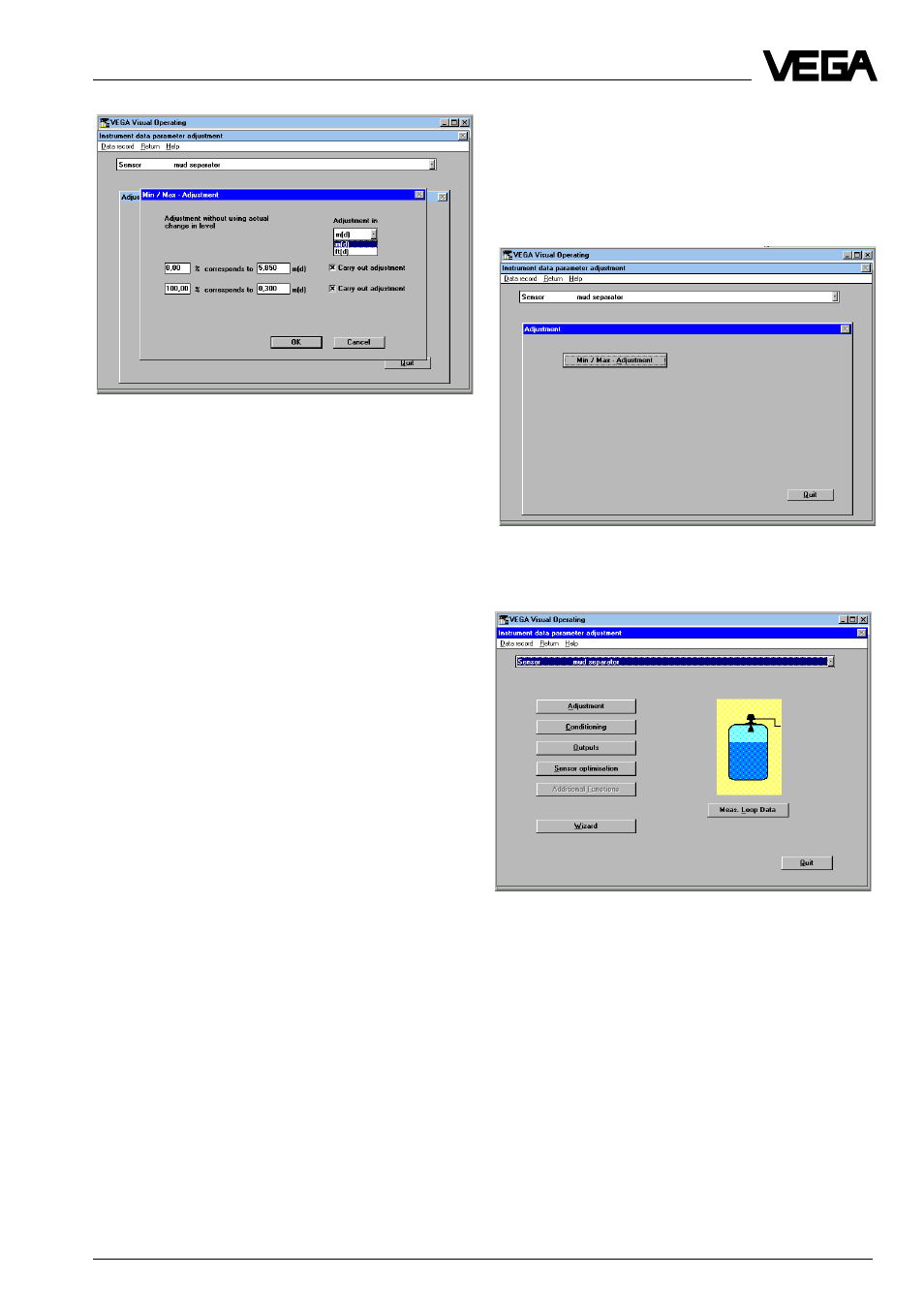

• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (m) или футах
(ft).
• Укажите дистанцию для верхнего и
нижнего уровней заполнения и соответ-
ствующий уровень заполнения в %.
В примере 0 % заполнения соответствует
дистанции 5,850 м а 100 % заполнения -
дистанции 0,300 м.
• Подтвердите с помощью “Ok”.
Указание:
Для обнаружения уровня заполнения вне
рабочей области нужно соответственно
перенастроить рабочую область в меню
“Sensor optimisation/Meas. environment”.
Вы опять находитесь в меню “Adjustment”.
Таким образом, электроника датчика имеет
две характерные точки, из которых образу-
ется линейная пропорциональность между
дистанцией заполнения и процентным за-
полнением резервуара.
Эти две характерные точки должны распо-
лагаться, конечно, не на 0 % и 100%, но
должны быть по возможности далеко друг
от друга (например, 20 % и 80 %). Харак-
терные точки для настройки min/max долж-
ны находиться минимально на 50 мм друг от
друга. Если характерные точки располага-
ются слишком близко друг от друга, уве-
личивается возможная ошибка в измере-
ниях.
• Нажмите в меню “Adjustment” на “Quit”.
Вы опять находитесь в окне меню
“Instrument data/Parameter adjustment”.
В меню “Instrument data/Parameter
adjustment/Conditioning/Linearisation” Вы
сможете позже по потребности задать или
указать другую линейную зависимость
между дистанцией и процентным уровнем
заполнения.
