Инструкция по эксплуатации VEGA VEGAPULS 56K
Страница 18
1 8
VEGAPULS 56K
2
-
+
4 ... 20 mA
2
4
2
2
> 250
1)

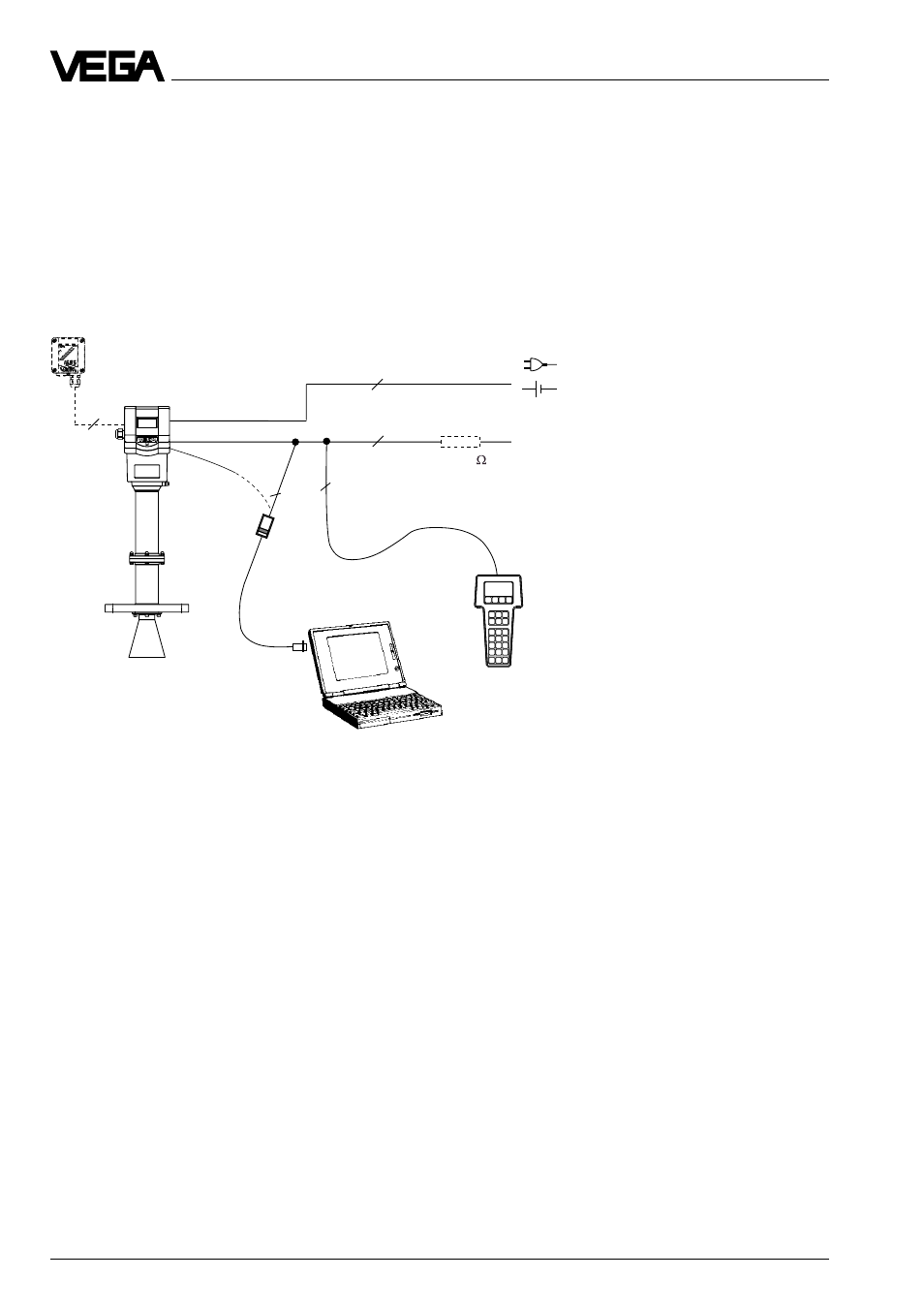

Измерительная система с VEGAPULS 56K в четырехпроводной технике
• Четырехпроводная техника, питание и выходной сигнал через два раздельных двухжиль-
ных провода
• Выходной сигнал 4…20 мА активный
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика)
• Обслуживание с ПЭВМ, карманной HART®- ЭВМ или обслуживающим модулем MINI-
COM (вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50)
• Максимальное полное сопротивление 500 Ом
Типы и варианты
активный
2)
VEGADIS 50
1)
Если сопротивление системы
формирования сигнала,
подключенной к 4…20 мА
выходному сигналу меньше чем
200 Ом, то на время обслужи-
вания нужно подключить в
соединяющий провод сопро-
тивление от 250 Ом до 350 Ом.
Цифровой обслуживающий
сигнал был бы сильно ослаблен
или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной
системы формирования
сигнала, так что цифровое
соединение с ПЭВМ было бы
не гарантировано.
2)
4…20 мА пассив означает, что
датчик потребляет в зависимо-
сти от уровня заполнения ток в
диапазоне 4…20 мА. Датчик
ведет себя электрически как
переменное сопротивление
(потребитель) для DCS
Карманная
HART
®
-ЭВМ
VEGA-
CONNECT 2
