Ошибки установки в опуске
Отсутствие отверстий для вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце проточной трубы
отверстием для вентиляции. Отсутствие
отверстия ведет к ошибкам измерения.

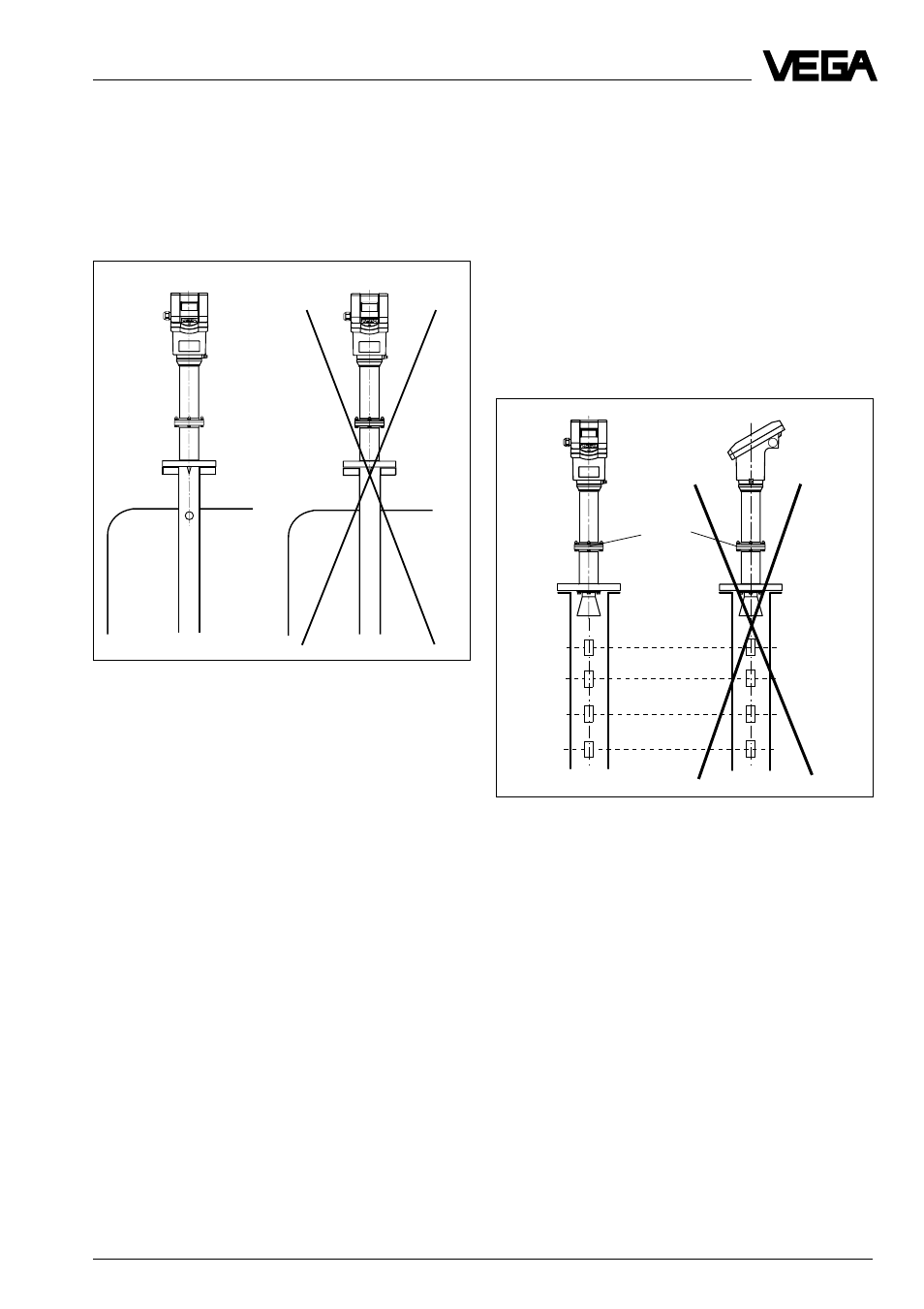

Трубчатая антенна: Волноводная труба, открытая
внизу должна иметь вентиляционное отверстие
наверху
Правильно
Неправильно
Неверное направление поляризации
При измерении в опуске, особенно с от-
верстиями для перемешивания, важно
чтобы радарный датчик был направлен к
отверстиям. Ряды отверстий волноводной
трубы, размещенные через 180
о
, должны
находиться в одной плоскости с направле-
нием поляризации радарного сигнала.
Направление поляризации лежит в плос-
кости маркировочного отверстия.
Направление поляризации в одной плоскости с
маркировочным отверстием. Датчик должен быть
направлен маркировочным отверстием к рядам
отверстий или щелей в трубе
Маркировочное
отверстие
