Монтаж и установка
Направление поляризации
Круглые отверстия или прорези должны
быть размещены из соображения поляриза-
ции радарного сигнала в два ряда, распо-
ложенные через 180°.
Монтаж радарного датчика производят
тогда так, чтобы маркировочное отвер-
стие датчика находилось на одной оси с
рядами отверстий в трубе.

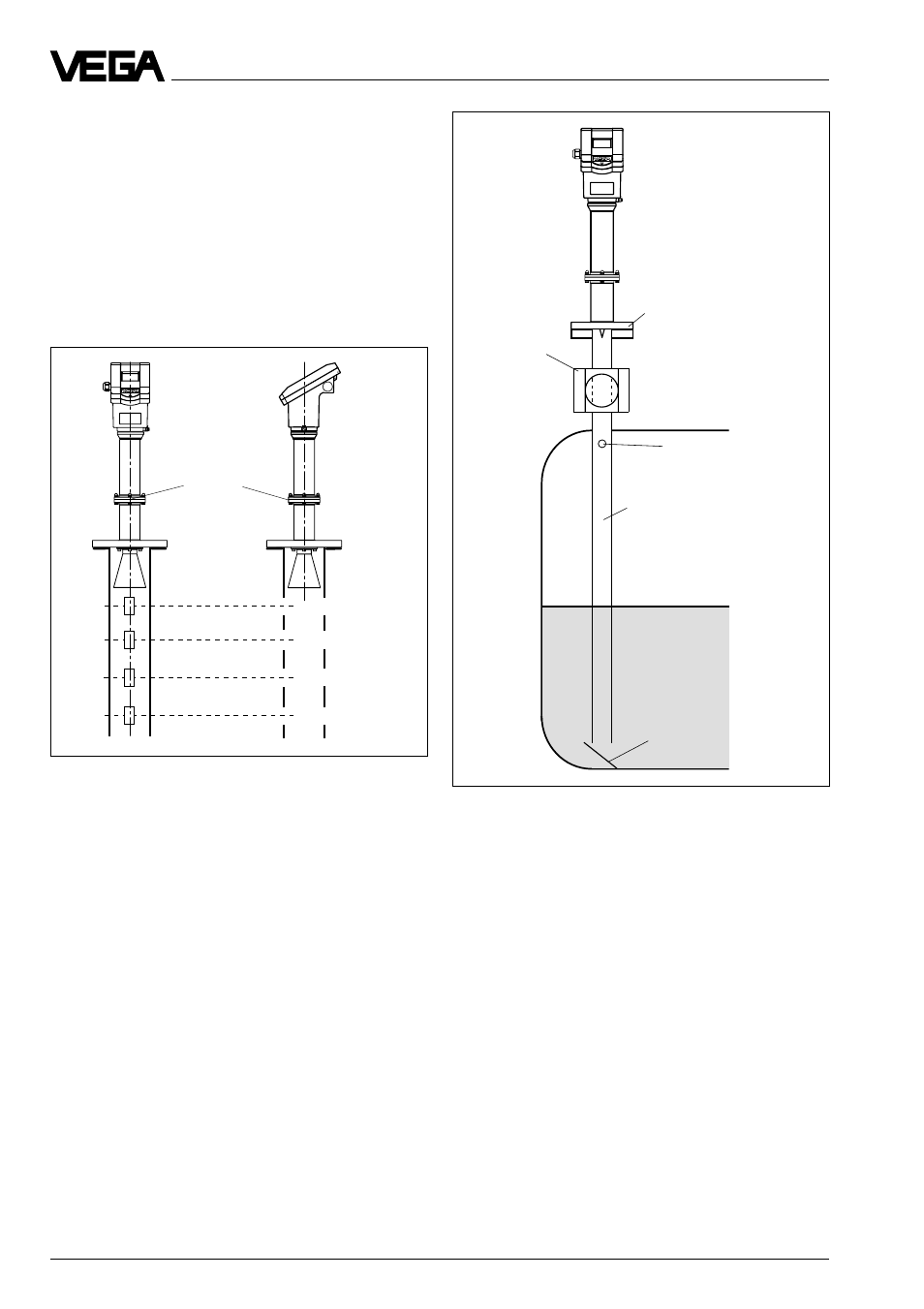

Волноводная труба с шаровым
краном
При использовании шарового крана в вол-
новодной трубе, можно выполнять работы
по обслуживанию и сервису не открывая
резервуар (например, при жидком газе или
токсичной среде).
Предпосылкой для надежной работы явля-
ется соответствие внутреннего размера
шарового крана диаметру трубы. Шаровой
кран не должен иметь резкие переходы или
сужения в своем сечении по отношению к
измерительной трубе.
Обратите внимание на наличие вентиля-
ции на трубе.
вентиляционное
отверстие
Экран
Ряд отверстий на одной оси с маркировочным
отверстием
Маркировочное
отверстие
Трубчатая система антенны, с закрывающейся
измерительной трубой
Шаровой кран
