Инструкция по эксплуатации VEGA VEGAPULS 56K
Страница 57
VEGAPULS 56K
5 7
Запуск в работу
В дальнейшем в пункте меню “Pulse
velocity” возможно осуществить корректи-
ровку скорости распространения радарного
сигнала. Примечание: радарный сигнал
распространяется со скоростью света.
Указание:
• Если Вы не хотите вводить данные, по-
киньте это меню с помощью “Cancel”.
• С помощью “OK” подтвердите предприня-
тый ввод данных.
• Нажмите в окне меню “Meas.
environment” на “Quit”.
Вы опять находитесь в окне меню “Sensor
optimisation”.
Эхо-кривая
С помощью пункта меню “Echo curve” Вы
можете увидеть уровень радарного эха.
Если при наблюдении за эхо-кривой Вы
получили сильный ложный эхо-сигнал из-за
конструкций резервуара, может помочь
корректировка положения конструкций
(если возможно), которая локализует и
уменьшит величину ложного эхо-сигнала.

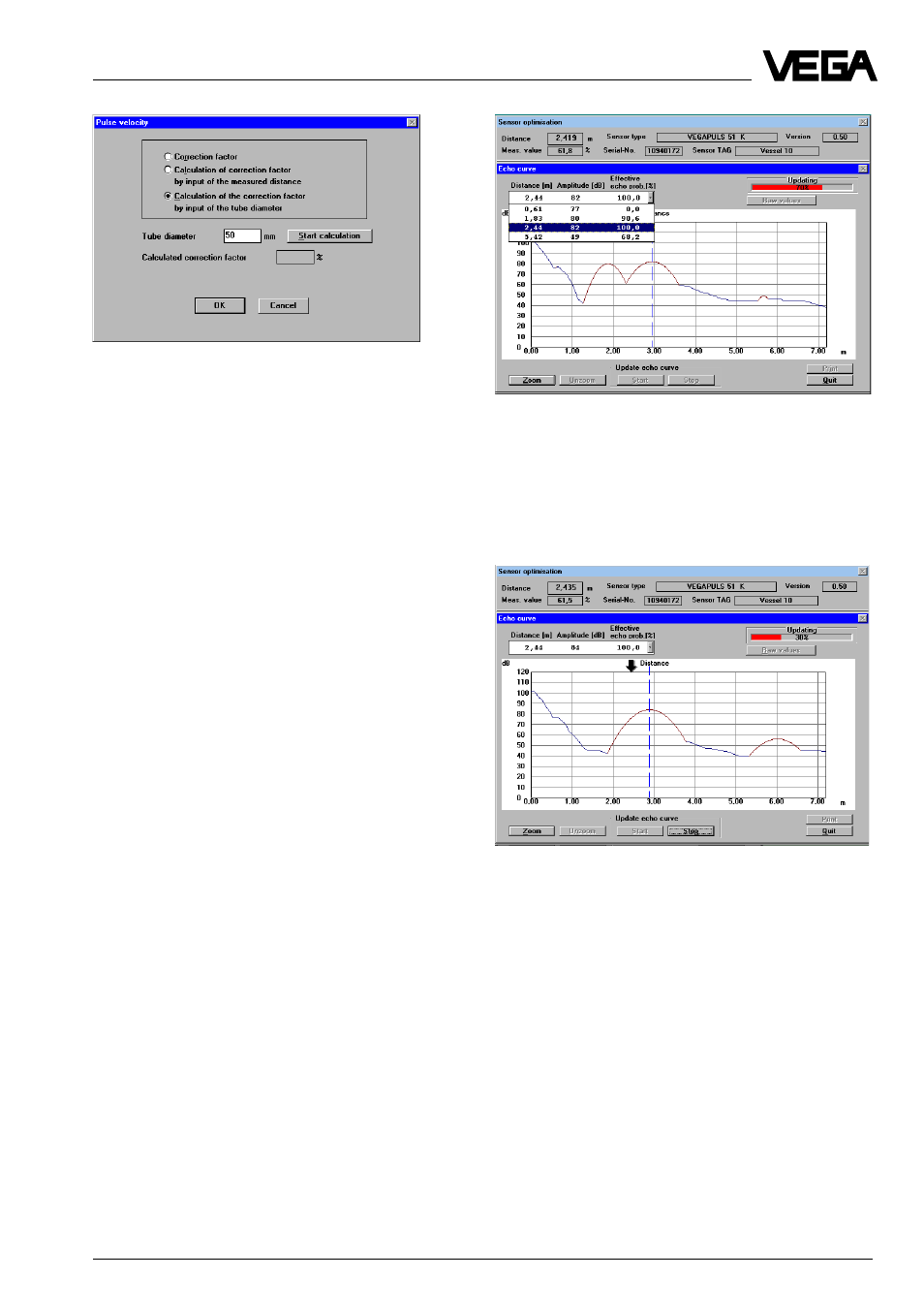

На следующей картинке Вы видите эхо-
кривую перед корректировкой угла установ-
ки (направление на поверхность заполняе-
мого материала) с ложным эхо-сигналом,
который почти такой же величины как и эхо
от заполняемого материала и обусловлен
распоркой резервуара.
• Покиньте окно меню “Echo curve” нажав
на “Quit”.
С помощью пункта “False echo storage” в
окне меню “Sensor optimisation” Вы можете
указать датчику охарактеризовать ложный
эхо-сигнал. Электроника датчика запомина-
ет ложный эхо-сигнал во внутреннем банке
данных и обрабатывает ложный эхо-сигнал
как менее ценный, чем полезное эхо.
• Нажмите для этого в окне меню “Sensor
optimisation” на пункт “False echo storage”.
• Нажмите в окне меню “False echo storage”
на “Learn false echoes”. Откроется ма-
ленькое окно “Learn false echoes”.
На следующей картинке Вы видите эхо-
кривую после оптимального направления
датчика на поверхность заполняемого мате-
риала (ось датчика вертикально направле-
на к поверхности заполняемого материа-
ла.).
