VEGAPULS 56K
2 Типы и варианты
Датчики серии VEGAPULS 56 являются
новым поколением компактных высокотем-
пературных радарных датчиков. С их помо-
щью впервые возможно при высоких темпе-
ратурах и давлениях бесконтактно изме-
рять уровень заполнения.
Они имеют преимущества измерения уров-
ня заполнения с помощью радара в тех
случаях, в которых прежде из соображения
экстремальных условий процесса, вынужде-
ны были отказываться от особых преиму-
ществ радара.
Радарные датчики VEGAPULS 56 прекрасно
используют двухпроводную технику. Они
передают питающее напряжение и выход-
ной сигнал через двухжильный провод. В
качестве измеренного сигнала они выдают
аналоговый выходной сигнал 4…20 мА.

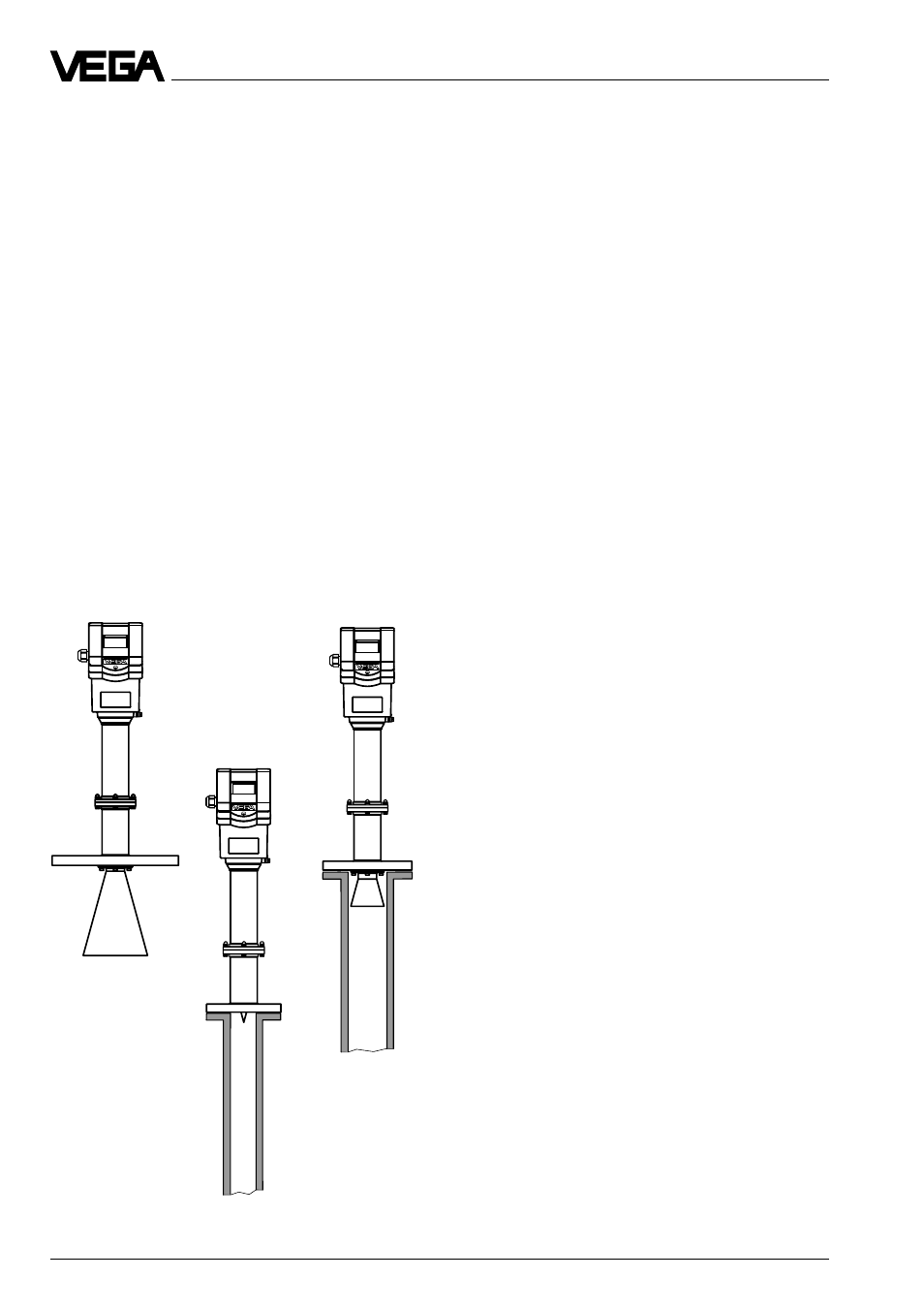

Типы и варианты
VEGAPULS 56
DN 150
VEGAPULS 56
DN 80, трубчатая
антенна
VEGAPULS 56
DN 50, трубчатая
антенна
2.1 Обзор типов
Основные признаки
• Измерение уровня заполнения процессов
и заполняемой среды при высоких темпе-
ратурах и высоких давлениях.
• Диапазон измерения 0…20 м
• Ех-сертификат Zone 1 и Zone 10 (IEC)
или Zone 0 и Zone 20 (ATEX) маркировка
взрывозащиты EEx ia IIC T6 или EEx d ia
IIC T6
• Встроенный индикатор измеряемой вели-
чины.
• Внешний индикатор измеряемой величи-
ны удаленный до 25 м в Ех-области.
Обзор
Выходной сигнал
– 4…20 мА активный (четырехпроводный
датчик)
– 4…20 мА пассивный (двухпроводный
датчик)
Питающее напряжение
– двухпроводная техника (питающее на-
пряжение и выходной сигнал через
двухжильный провод)
– четырехпроводная техника (питающее
напряжение отдельно от сигнального
провода)
Крепление
– DN 50; ANSI 2“
– DN 80; ANSI 3“
– DN 100; ANSI 4“
– DN 150; ANSI 6“
– DN 200; ANSI 8“
– DN 250; ANSI 10“
Обслуживание
– ПЭВМ
– обслуживающий модуль в датчике
– обслуживающий модуль во внешнем
индикаторном устройстве
– с помощью карманной HART ® - ЭВМ
Антенны
- рупорная антенна с рупором из высоко-
прочной стали и наконечником из керами-
ки
- антенна в опуске только с керамичес-
ким наконечником
