VEGAPULS 56K
4 3
Монтаж и установка
Датчик расположен слишком близко
к стенке резервуара
Если радарный датчик монтируется слиш-
ком близко к стенке резервуара, то это
может вызвать сильный ложный эхо-сигнал.
Выступы резервуара, налипания заполняе-
мого материала, клепки, винты или сварные
швы накладывают свое эхо на эхо заполня-
емого материала, т.е. на полезное эхо. По-
этому обратите внимание на достаточное
расстояние датчика от стенки резервуара.
Мы рекомендуем Вам при хороших условиях
отражения (жидкость, никаких встроенных
конструкций в резервуаре) выбрать поло-
жение датчика так, чтобы внутри внут-
реннего излучаемого конуса не было сте-
нок резервуара. При заполняемых матери-
алов с более плохими условиями
отражения имеет смысл также, чтобы и
внешний излучаемый конус освободить от
мешающих конструкций. При этом обрати-
те внимание на главу 4.1 “Общие указания
по установке”.
Пенообразование
Сильная воздушная пена на заполняемом
материале может вызывать ошибки при
измерении. Предусмотрите меры для пре-
дотвращении пены, измеряйте в отводной
трубе или применяйте другой принцип изме-
рения, например, емкостные измеритель-
ные зонды или гидростатические преобра-
зователи давления.

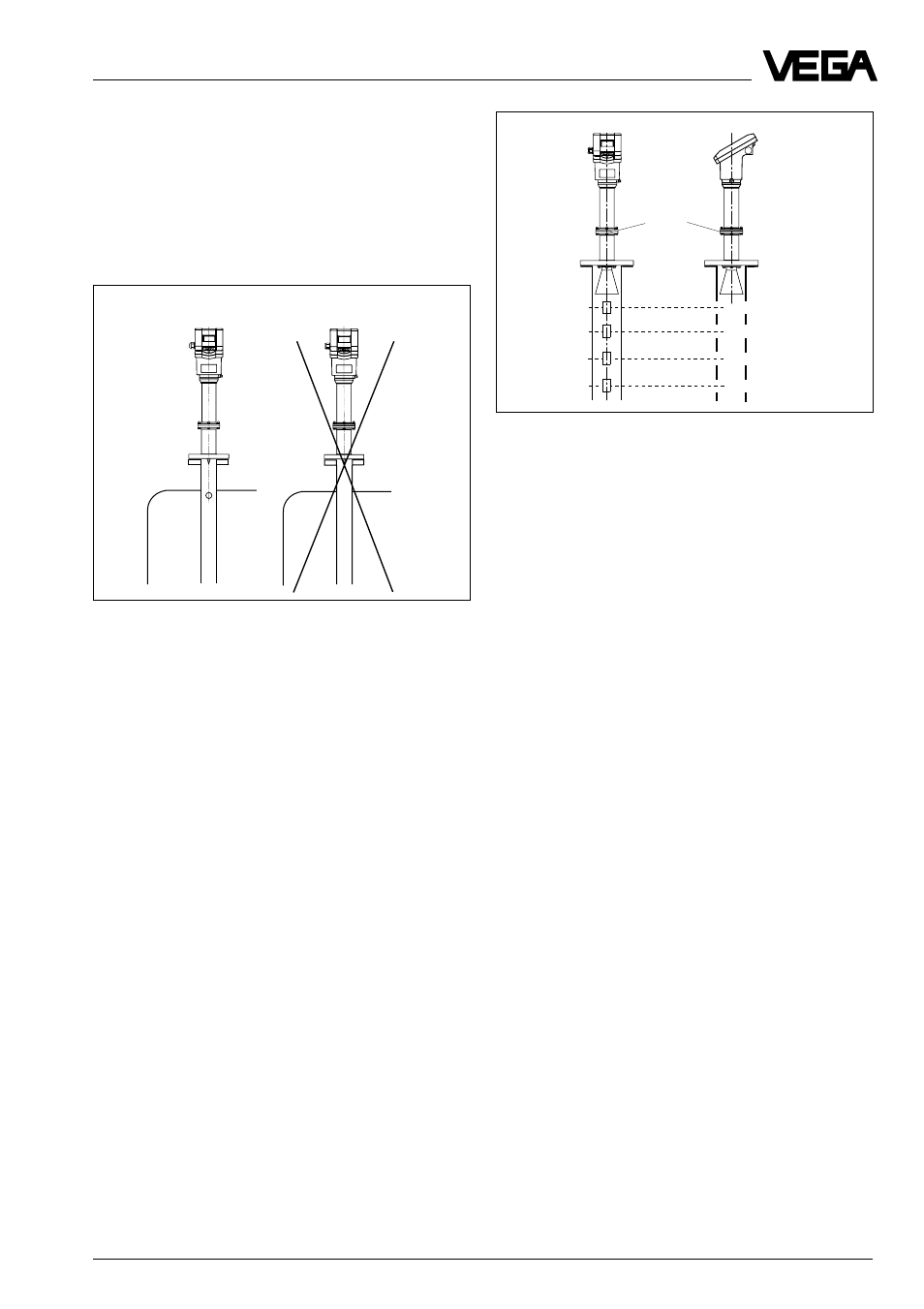

Правильно
Неправильно
Маркировочное
отверстие
Трубчатая антенна без отверстия
для вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце проточной трубы
отверстием для вентиляции. Отсутствие
отверстия ведет к ошибкам измерения.
Неверное направление поляризации
При измерении в волноводной трубе, осо-
бенно с отверстиями для перемешивания,
важно чтобы радарный датчик был направ-
лен к отверстиям.
Ряды отверстий волноводной трубы, разме-
щенные в два ряда через 180
о
, должны
находиться в одной плоскости с направле-
нием поляризации радарного сигнала. На-
правление поляризации лежит в плоско-
сти маркировочного отверстия располо-
женного на промежуточном фланце.
Трубчатая антенна: Волноводная труба, открытая
внизу должна иметь вентиляционное отверстие
наверху
Направление поляризации в одной плоскости с
маркировочным отверстием. Датчик должен быть
направлен маркировочным отверстием к рядам
отверстий или щелей в трубе
