VEGAPULS 56K 3 5
Монтаж и установка

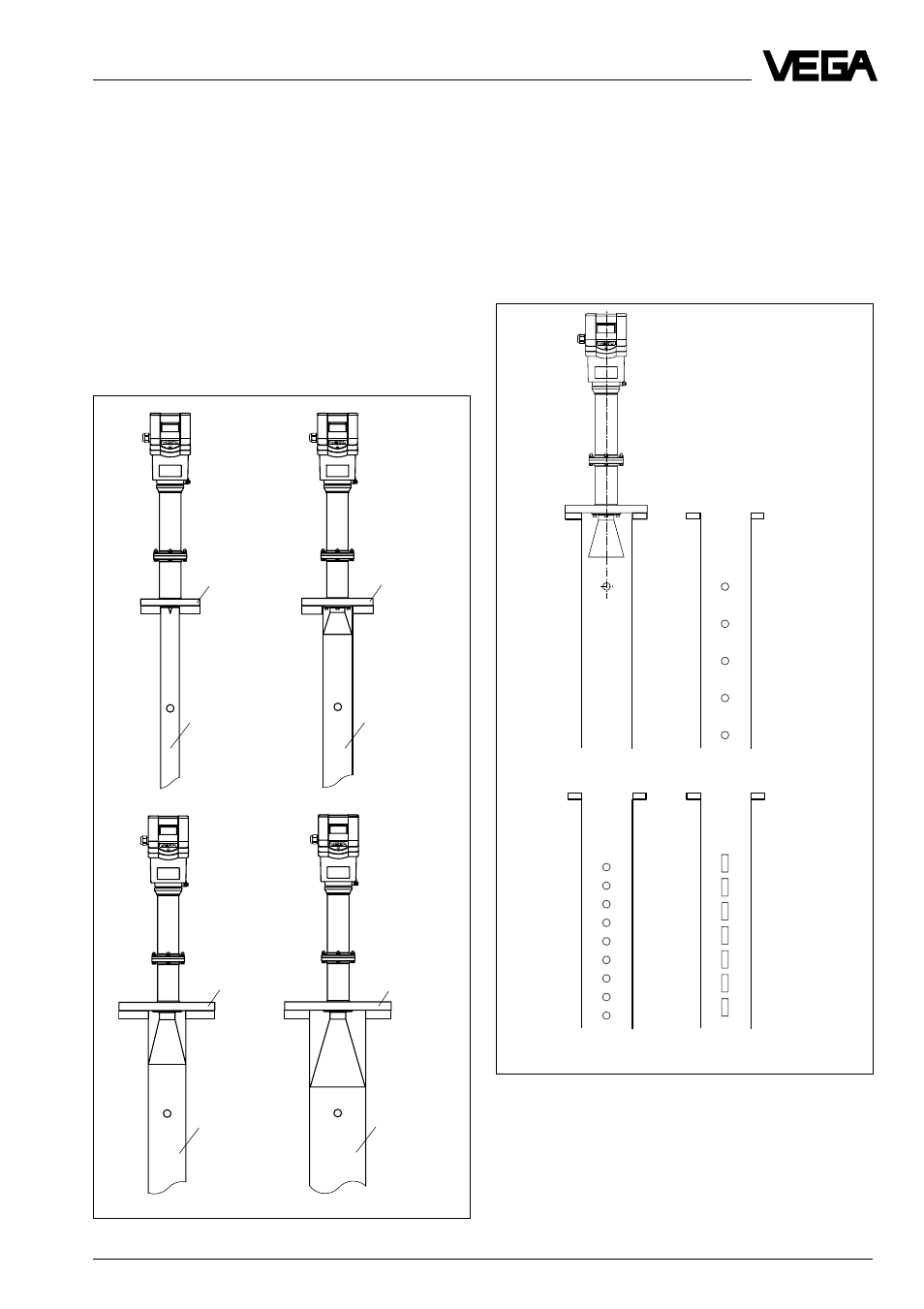

Трубчатая антенна с DN 50, DN 80, DN 100 и DN 150
DN 150
DN 80 DN 50
ш 150
ш 80 ш 50
DN 100
ø 100
Налипание заполняемых
материалов
При налипании необходимо выбрать боль-
ший внутренний диаметр волноводной
трубы. При материалах, нейтральных к
налипанию, достаточна труба в 50 мм. При
слабом налипании выберите трубу с
номинальным внутренним диаметром в 100
или 150 мм, для того чтобы налипания не
привели к ошибкам измерения. Для мате-
риалов, которые обладают сильным нали-
панием, измерение в опуске невозможно.
Эти отверстия гарантируют, что жидкость
в трубе перемешивается и соответствует
остальной жидкости резервуара.
сильно негомогенная
жидкость
Измерение в опуске негомогенных
заполняемых материалов
Если Вы хотите измерять негомогенные
или слоистые заполняемые материалы
трубчатой антенной, то труба должна
быть снабжена круглыми отверстиями,
длинными щелями или прорезями.
Отверстия в волноводной трубе для смешивания
негомогенных материалов
слабо негомогенная
жидкость
негомогенная
жидкость
гомогенная
жидкость
