Страница 40: Распорки резервуаров
4 0
VEGAPULS 56K
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
Монтаж и установка

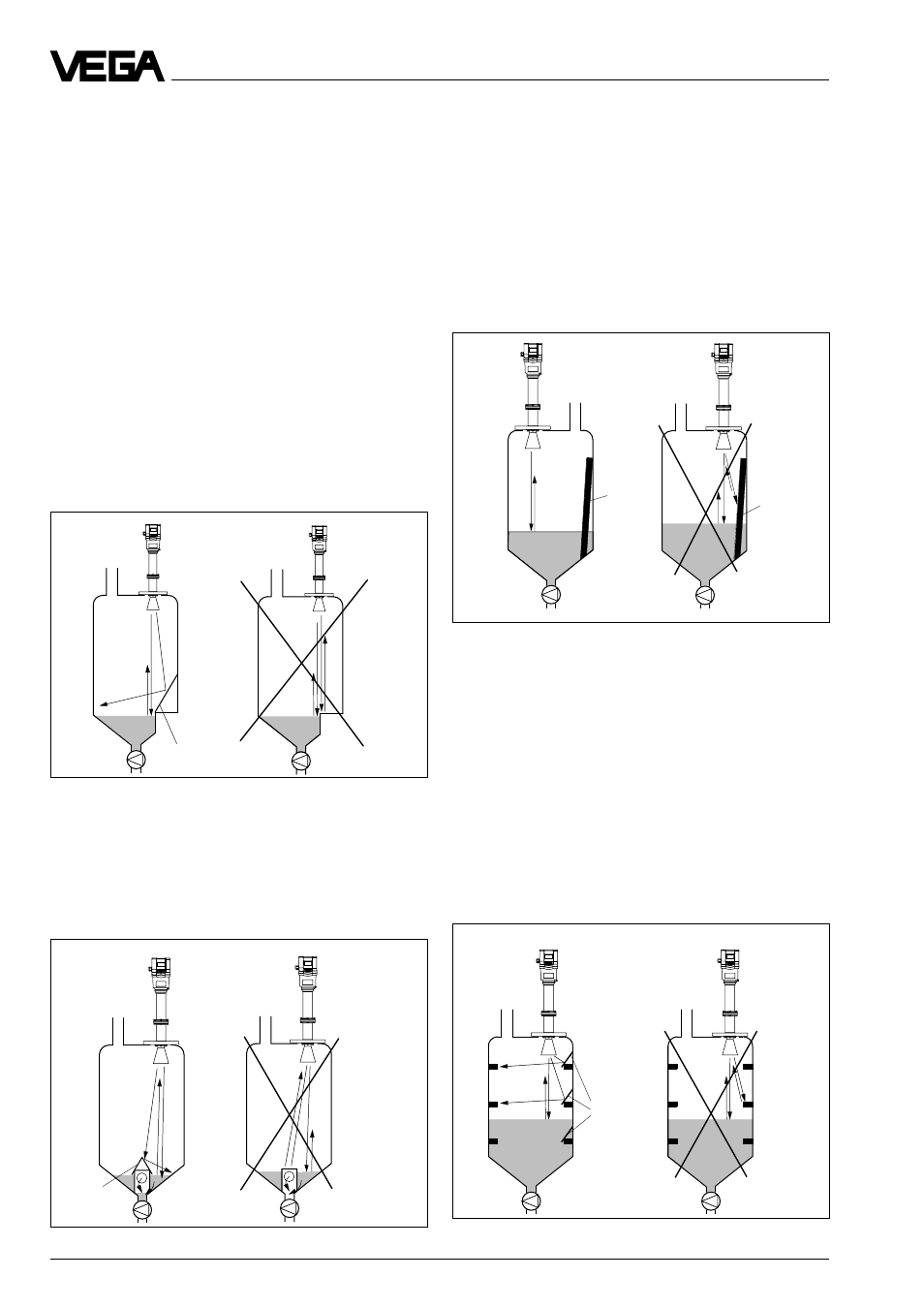

4.4 Ложный эхо-сигнал
Место установки радарного датчика долж-
но быть выбрано так, чтобы никакие встро-
енные конструкции или втекающие запол-
няющие материалы не пересекались с ра-
дарным сигналом. Следующие примеры и
указания покажут Вам наиболее частые
проблемы измерения и помогут их избе-
жать.
Выступы резервуаров
Формы резервуаров с плоскими выступами,
обращенными к антенне, могут сильно зат-
руднять измерения из-за сильного ложного
эхо-сигнала. Экраны над этими плоскими
выступами рассеивают ложный эхо-сигнал и
гарантируют надежное измерение.
Впускной коллектор, например, для сме-
шивания материала с гладкой обращенной
к радарному датчику поверхностью зак-
рывается наклонным экраном. В результа-
те ложный сигнал рассеивается.
Плоские выступы резервуаров
Выступы резервуара (впускная труба)
Встроенные конструкции
резервуаров
Встроенные конструкции резервуаров,
как например лестница, часто являются
причиной ложного эхо-сигнала. Обратите
внимание при проектировании мест изме-
рения на беспрепятственный доступ ра-
дарного сигнала к заполняемому материа-
лу.
Распорки резервуаров
Распорки резервуаров могут так же, как и
другие встроенные конструкции резервуа-
ров быть причиной сильных ложных эхо-
сигналов, накладывающихся на полезное
эхо. Маленькие экраны действенно предот-
вращают прямое отражение ложных эхо-
сигналов. Ложные эхо-сигналы диффузно
рассеиваются в пространстве и затем от-
фильтровываются измерительной электро-
никой как «эхошумы».
Встроенные конструкции резервуара
Распорки резервуара
Правильно
Лестница
Лестница
Экраны
Неправильно
Правильно
Неправильно
Правильно
Неправильно
Правильно
Неправильно
