VEGAPULS 56K
1 5
4
-
+
4 ... 20 mA
2
2
2
Типы и варианты
VEGA-
CONNECT 2
VEGADIS 50 Ex
DCS
EEx ia
1)
4…20 мА пассив означает, что
датчик потребляет в зависимо-
сти от уровня заполнения ток в
диапазоне 4…20 мА. Датчик
ведет себя электрически как
переменное сопротивление
(потребитель) для DCS

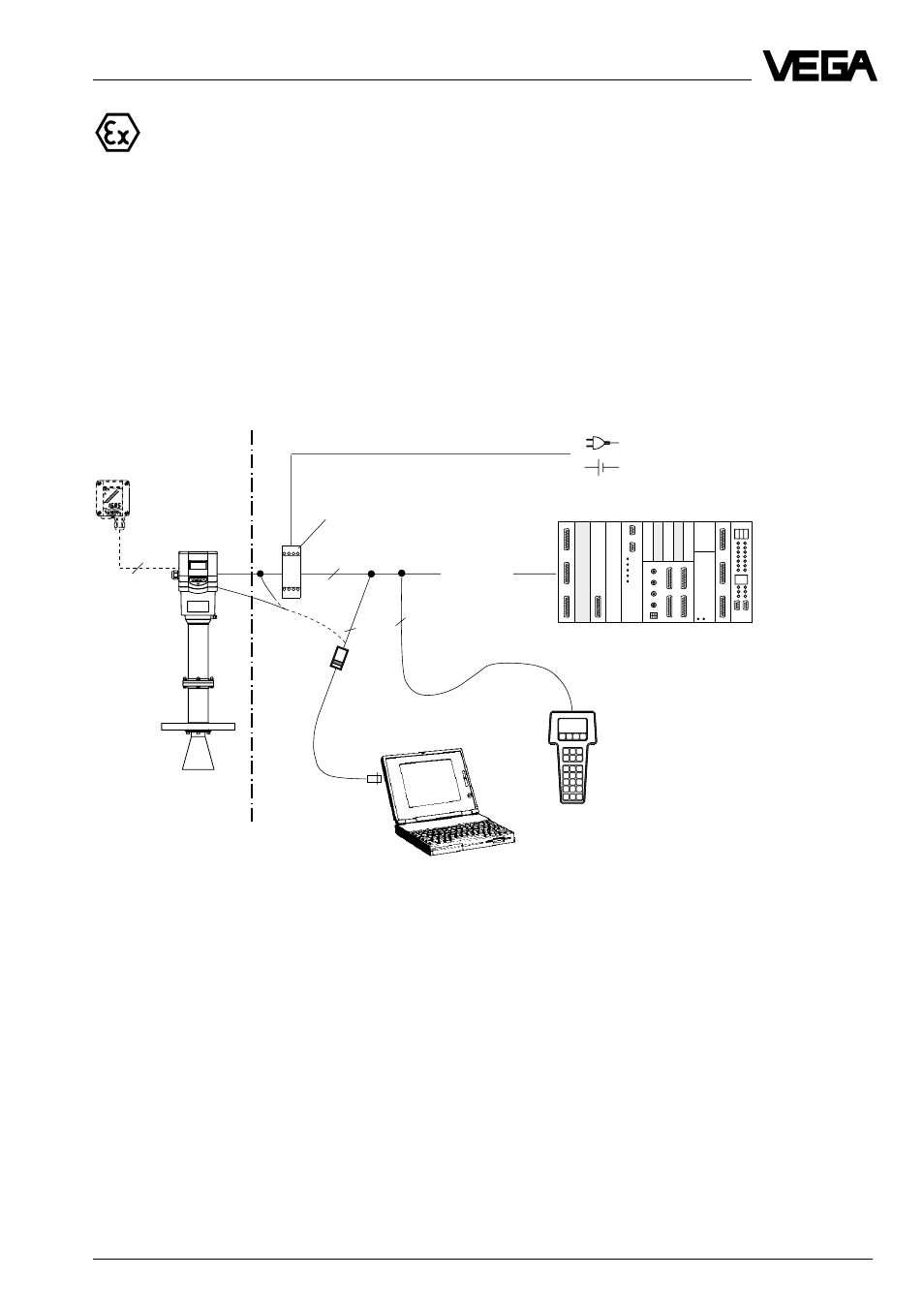

Измерительная система с VEGAPULS 56 Ех, 56К Ех0 соединенными
через разделитель питания (Smart- Transmitter) с пассивным DCS
• Двухпроводная техника (loop powered), искрозащищенное ia-питание через сигналь-
ный провод от разделителя питания, для работы датчика в Ех-Zone 1 (VEGAPULS
56К Ех) или в Zone 0 (VEGAPULS 56К Ех0)
• Выходной сигнал датчика 4…20 мА пассивный
выходной сигнал разделителя питания 4…20 мА активный
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика)
• Обслуживание с ПЭВМ, карманной HART®- ЭВМ или обслуживающим модулем MINI-
COM (вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50)
• Максимальное сопротивление сигнального провода 15 Ом на жилу
активный
1)
Разделитель питания
(см. 3.3 “Сертификация“)
Ex-область
Не Ex-область
Карманная HART
®
-ЭВМ
