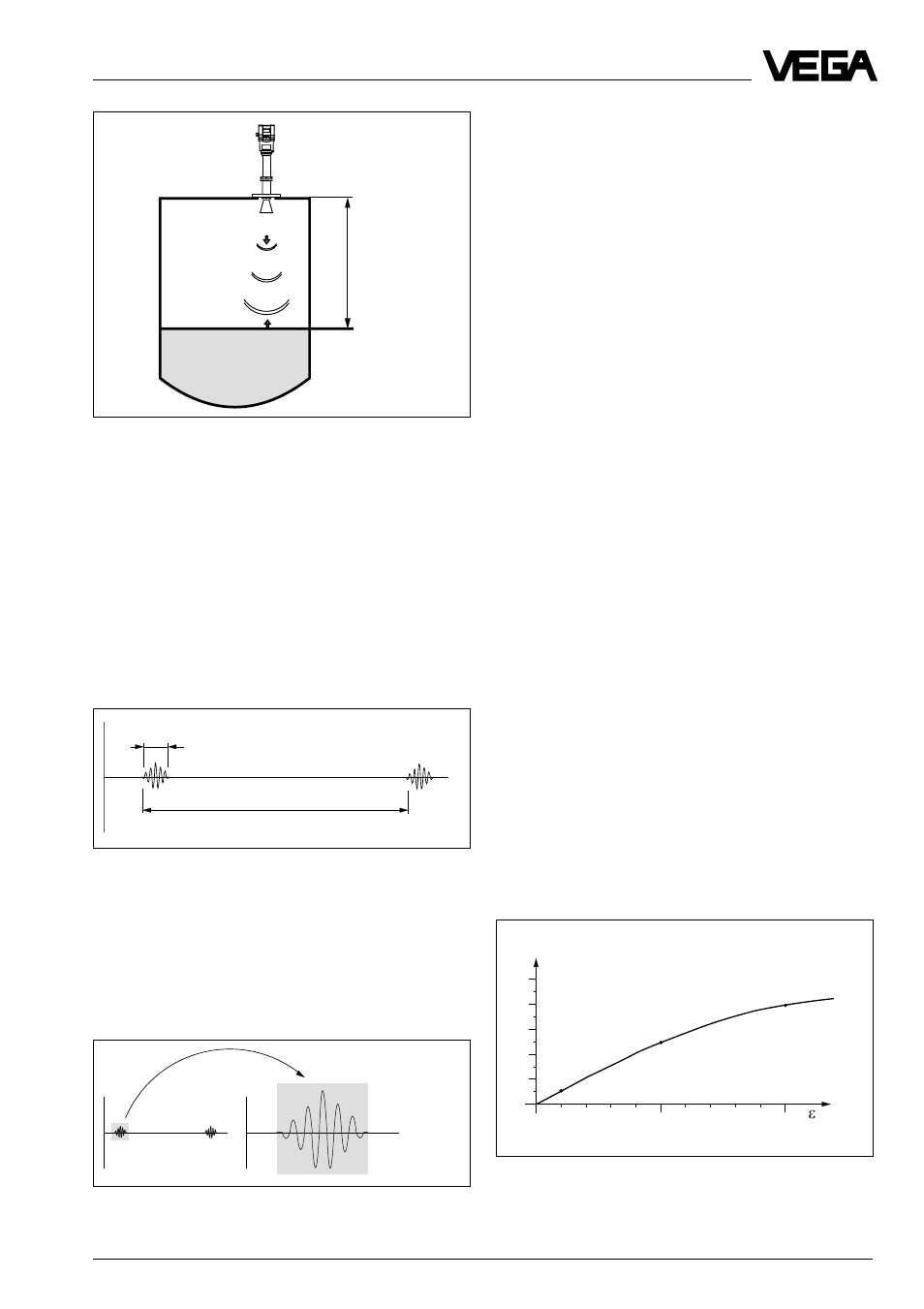

VEGAPULS 56K 5
Время преобразования
Последовательность импульсов
Meas. distance
emission - reflection - receipt
1 ns
278 ns
t t
Описание прибора
сами 278 нс, что соответствует частоте
посылки пакетов импульсов 3,6 мГц. Во
время пауз между импульсами антенная
система работает как приемник. Это зна-
чит, необходимо обработать время прохож-
дения сигнала за менее, чем миллиардную
долю секунды и оценить картину эха в доли
секунды.
Радарные датчики VEGAPULS достигают
этого особым способом трансформации
времени, который более чем 3,6 миллиона
эхокартин в секунду растягивает, замора-
живает и затем оценивает как бы под
лупой времени.
Таким образом, для радарного датчика
VEGAPULS 56 является возможным, без
анализов частоты, занимающих много
времени, как это необходимо при других
методах измерения радаром (например,
FMCW), в циклах от 0,5 до 1 секунды
точно и детально оценить картину отра-
женного сигнала под лупой времени.
Почти все материалы измеряемы
Радарные сигналы ведут себя физически
подобно видимому свету. В соответствии с
квантовой теорией пронизывают они так-
же безвоздушное пространство. Таким об-
разом, они не привязаны, как например
звук, к проводящей среде (воздух) и рас-
пространяются, как свет, со скоростью
света. Радарные сигналы реагируют на
две электрические основные величины:
- электрическая проводимость материала.
- диэлектрическая постоянная материала.
Все среды, которые проводят электричес-
кий ток, отражают радарные сигналы очень
хорошо. Даже материалы с очень слабой
проводимостью гарантируют достаточно
большое отражение сигнала для надежного
измерения.
Точно также все среды с диэлектрической
проницаемостью
e
r
больше 2,0 отражают
радарные импульсы достаточной хорошо
(Примечание: у воздуха диэлектрическая
проницаемость
e
r
равна 1).
Отражение сигнала растет, таким образом,
с проводимостью или с диэлектрической
проницаемостью заполняемого материала.
Зависимость отраженного сигнала от
деэлектрической проницаемости измеряемого
материала
2
0
0
10
25 %
40 %
5
10
5 %
20
30
40
50
%
4 6 8 12 14 16 18
20 r
