VEGAPULS 56K
7
2
2
Программа обслуживания распознает тип датчика
Визуализированное представление данных
линеаризированной кривой резервуара

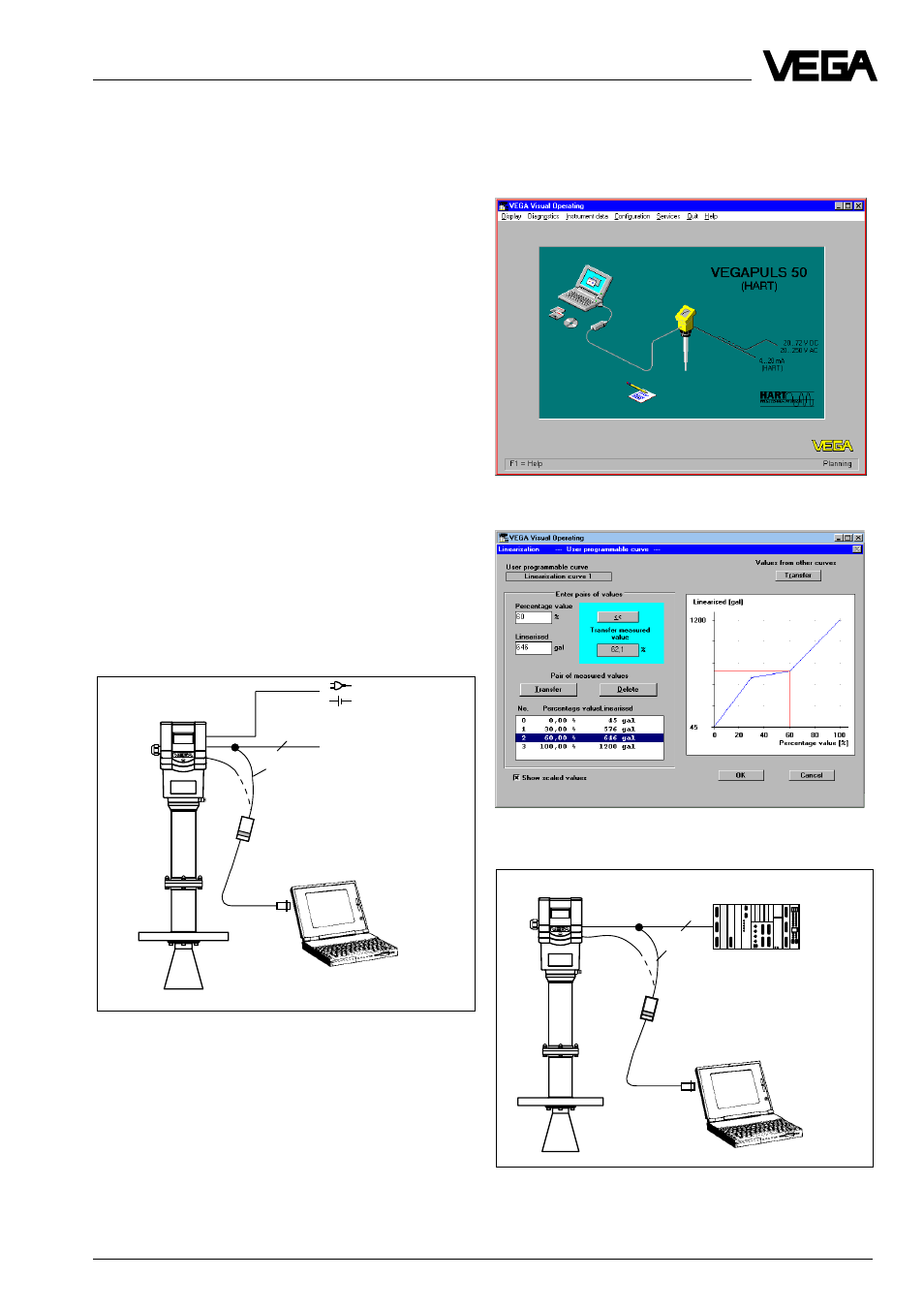

Обслуживание с помощью ПЭВМ, подключаемой
непосредствнно к датчику или к линии сигнала 4
… 20 мA и питания между DCS и датчиком
лем. Затем данные при необходимости
можно быстро перенести на другие датчи-
ки.
Описание прибора
Обслуживание с помощью ПЭВМ подключаемой
к линии аналогового сигнала 4 … 20 мA и питания
или непосредствнно к датчику
1.3 Обслуживание
Каждое применение датчика уникально,
поэтому каждому радарному датчику долж-
на быть сообщена некоторая основная
информация о его задаче измерения и об
измеряемой среде.
Для этого радарные датчики вы обслужива-
ете и параметрируете с помощью
- ПЭВМ
- съемного обслуживающего модуля
MINICOM
- карманной HART® - ЭВМ
Обслуживание с помощью ПЭВМ
Запуск в действие и регулировка радарных
датчиков происходит, как правило, с ПЭВМ,
используя обслуживающую программу VVO
(VEGA Visual Operating) в Windows®.
Программа позволяет вам с помощью кар-
тинок, графиков и визуализации процесса
быстро обслуживать и параметрировать
прибор
ПЭВМ может быть подключена непосред-
ственно к датчику или в любом месте
сигнальной линии. Подключение произво-
дится через двухпроводный адаптер
VEGACONNECT 2 .
Значения настроек и параметров могут
быть накоплены с помощью математическо-
го обеспечения на ПЭВМ и защищены паро-
2
2
4 ... 20 mA
+ -
DCS
