VEGAPULS 56K
1 3
4
4 ... 20 mA
2
2
2
2
1)

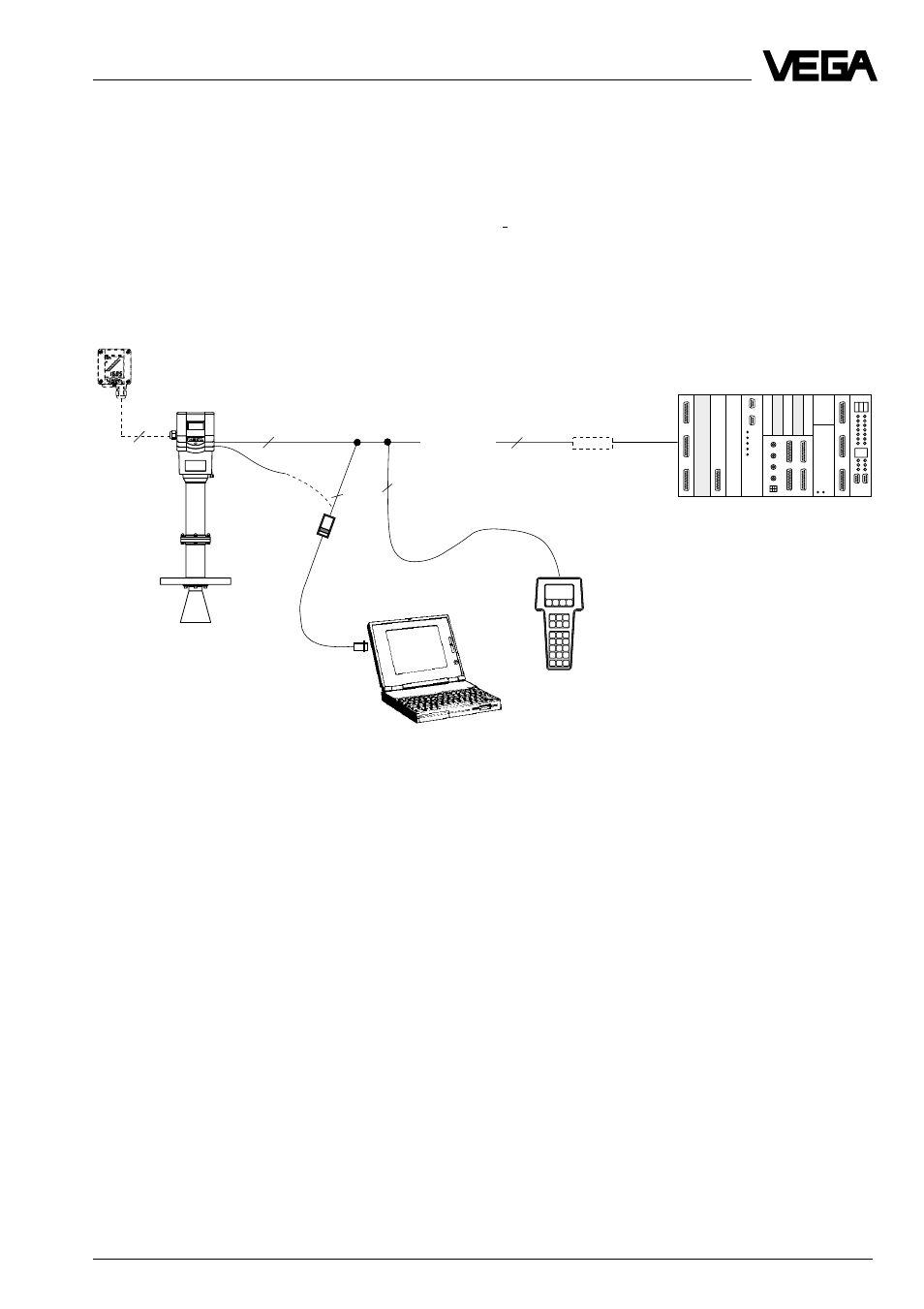

Измерительная система с VEGAPULS 56 К на активном DCS
• Двухпроводная техника, питание от активного DCS
• Выходной сигнал 4…20 мА (пассивный)
• Индикатор измеряемой величины, встроенный в датчик
• Вариант внешнего индикаторного устройства (монтируется на расстояние до 25 м от
датчика в Ех- зоне)
• Обслуживание с ПЭВМ, карманной HART®- ЭВМ или обслуживающим модулем (встав-
ляется в датчик или во внешнее индикаторное устройство)
Карманная
HART
®
-ЭВМ
VEGA-
CONNECT
2
Типы и варианты
1) Если сопротивление системы
формирования сигнала,
подключенной к 4…20 мА
выходному сигналу меньше чем
200 Ом, то на время обслужи-
вания нужно подключить в
соединяющий провод сопро-
тивление от 250 Ом до 350 Ом.
Цифровой обслуживающий
сигнал был бы сильно ослаблен
или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной
системы формирования
сигнала, так что цифровое
соединение с ПЭВМ было бы
не гарантировано.
2)
4…20 мА пассив означает, что
датчик потребляет в зависимо-
сти от уровня заполнения ток в
диапазоне 4…20 мА. Датчик
ведет себя электрически как
переменное сопротивление
(потребитель) для DCS.
VEGADIS 50
пассивный
2)
DCS
