VEGAPULS 56K
3 3
Базовая
плоскость

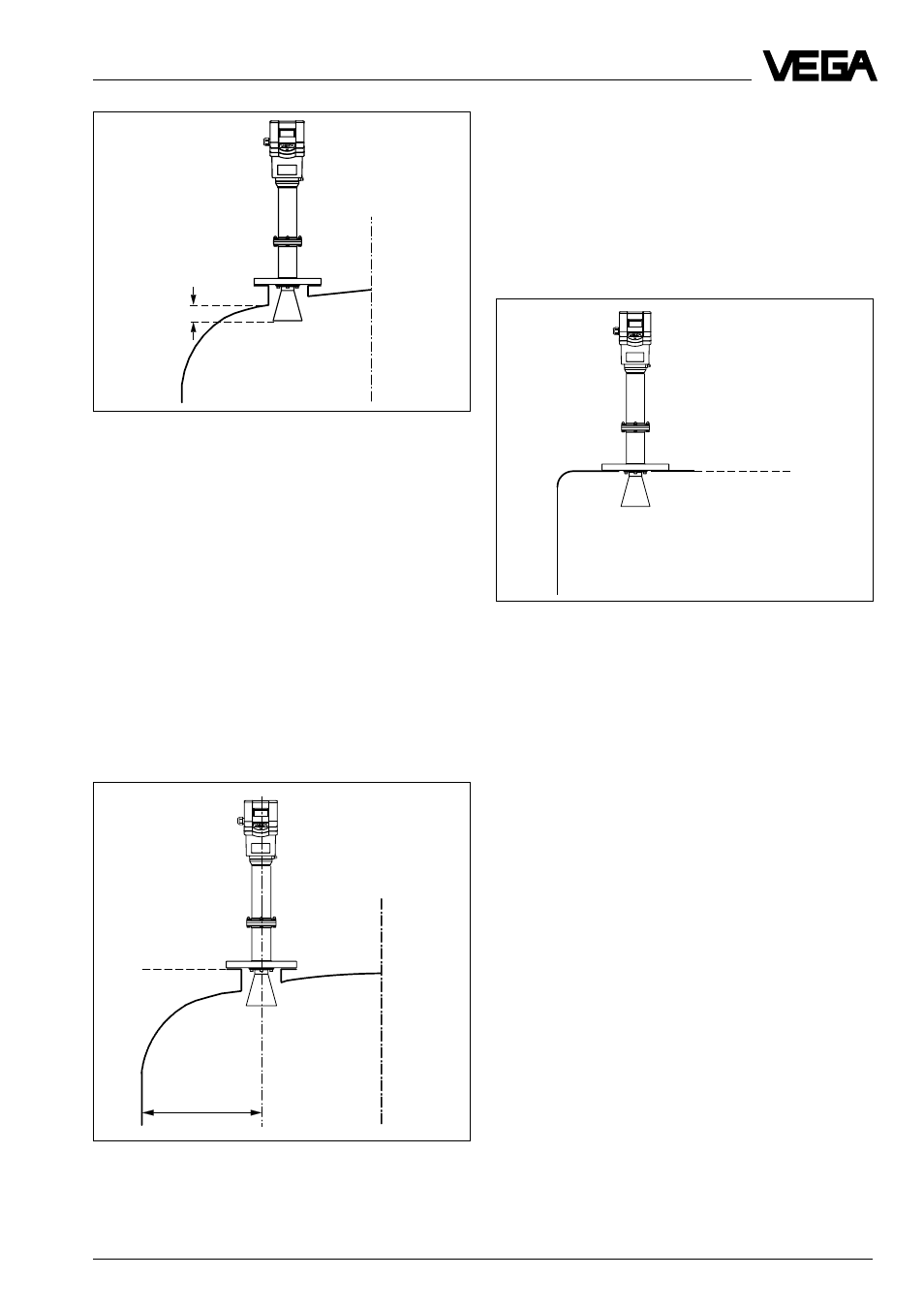

Монтаж на выпуклой поверхности резервуара
Базовая
плоскость
1
/
2
радиуса
резервуара
Монтаж и установка
Монтаж непосредственно на плоской крыше
резервуара
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает
(учитывая вес датчика), то плоский мон-
таж непосредственно на крыше резервуа-
ра является хорошим и благоприятным
решением. Базовой плоскостью в данном
случае является верхняя поверхность
резервуара.
близко к наружной стене резервуара, а
примерно на удалении 1/2 радиуса резер-
вуара от середины или от наружной стен-
ки резервуара.
Круглые крыши резервуаров влияют на
радарные сигналы как параболическое
зеркало. Если радарный датчик находится в
самом центре этой параболической крыши
резервуара, то он особенно сильно воспри-
нимает все ложные эхо-сигналы. Поэтому
обратите внимание на монтаж вне этой
центральной точки, Вы избежите, таким
образом, усиленного параболического лож-
ного эхо-сигнала.
> 10 mm
4.3 Измерение в опуске (волновод
или отводная труба)
Общие указания
Трубчатые антенны используются преиму-
щественно в резервуарах со многими встро-
енными конструкциями, как например, на-
гревательные трубки, теплообменники или
быстро вращающиеся мешалки. Таким обра-
зом возможно также измерение заполняе-
мых материалов при интенсивной турбулен-
ции, и встроенные конструкции не вызыва-
ют никаких ложных отражений.
Благодаря фокусировке радарных сигналов
внутри измерительной трубы, могут также
хорошо измеряться при измерении в вол-
новоде и отводной трубе среды с низкой
диэлектрической проницаемостью
(
e
r
=1,6…3).
На конце трубы желательно установить рас-
сеивающий экран. Благодаря этому в облас-
ти min. уровня сигнал от заполняемого ма-
териала надежнее отражается. Это особен-
но важно для заполняемых материалов с
диэлектрической константой меньше 5.
Монтаж на выпуклой крыше резервуара
