1 2
VEGAPULS 56K
2
4
4 ... 20 mA
+
1)
-
> 250
2.2 Построение измерительных
систем
Измерительная система состоит из датчика
с выходным сигналом 4…20 мА и устрой-
ства, который оценивает или перерабаты-
вает сигнал тока пропорционально уровню
заполнения.
На следующих страницах Вы найдете раз-
личные конфигурации приборов, которые
впоследствии обозначаются как измери-
тельные системы и включают в себя уст-
ройства формирования сигнала.
Измерительные системы в двухпро-
водной технике:
• 4…20 мА выдаются без устройства
формирования сигнала (рисунок внизу)
• 4…20 мА на активном DCS (страница 13)
• 4…20 мА на активном DCS в Ех - зоне
(ia), (страница 14)
• 4…20 мА на пассивном DCS в Ех - зоне
(ia), (страница 15)
• 4…20 мА на пассивном DCS в Ех- зоне
(d) (страница 16)
• 4…20 мА на индикаторе VEGADIS 371
Ex (страница 17)
Измерительные системы в четырехпро-
водной технике:
• 4…20 мА, без устройства формирова-
ния сигнала (страница 18)

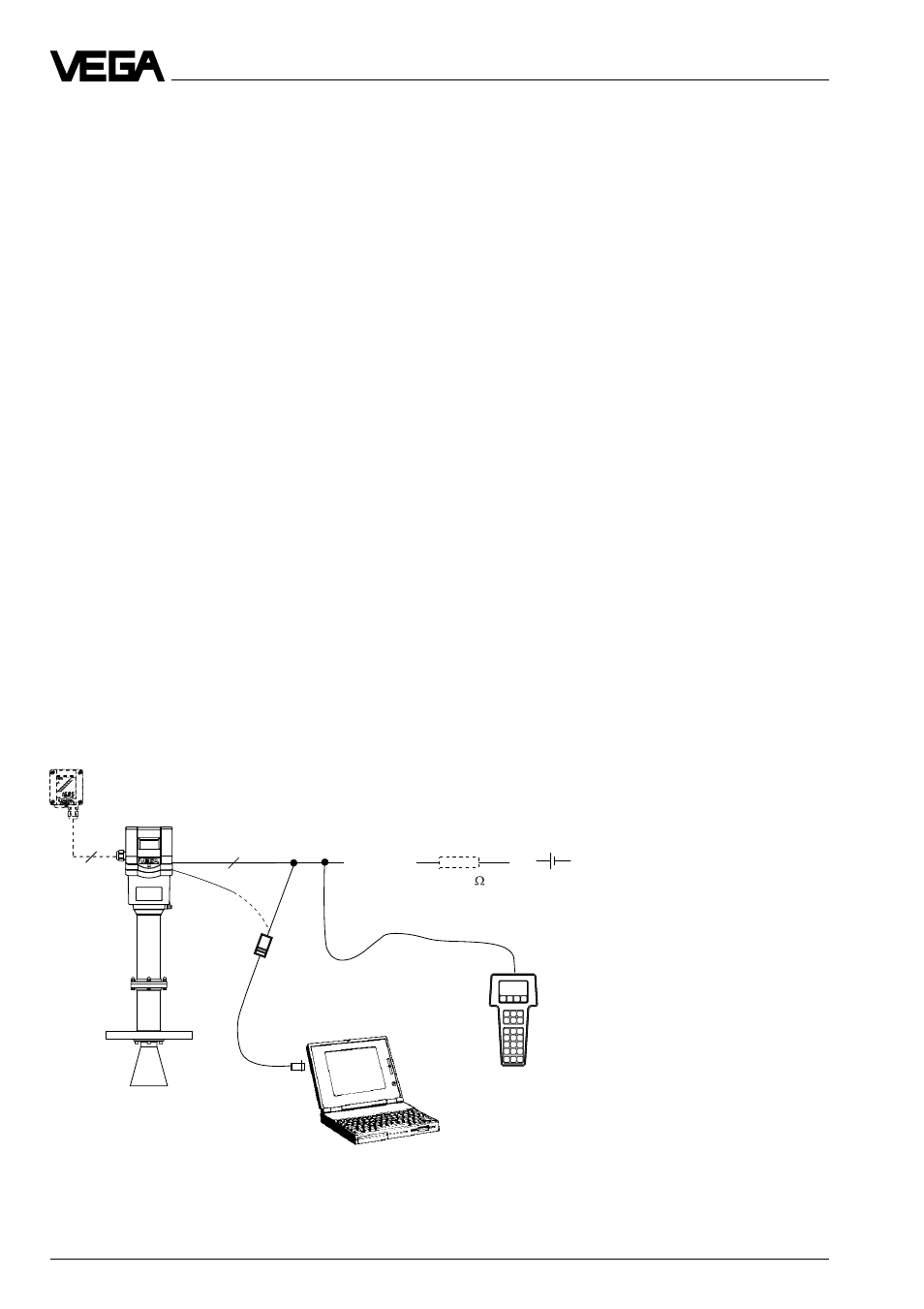

Измерительная система с VEGAPULS 56К
• двухпроводная техника (loop powered), питание и выходной сигнал через двухжиль-
ный провод
• вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика)
• обслуживание с ПЭВМ, карманной HART®- ЭВМ или обслуживающим модулем MINI-
COM (вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50)
1) Если сопротивление системы
формирования сигнала, подкл-
юченной к 4…20 мА выходно-
му сигналу меньше чем 200 Ом,
то на время обслуживания
нужно подключить в соединяю-
щий провод сопротивление от
250 Ом до 350 Ом.
Цифровой обслуживающий
сигнал был бы сильно ослаблен
или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной
системы формирования сигнала,
так что цифровое соединение с
ПЭВМ было бы не гарантировано.
VEGADIS 50
VEGACONNECT
2
Типы и варианты
