VEGAPULS 56K
5 3
Запуск в работу
“Linear” означает, что зависимость между
процентной величиной объема заполнения и
величиной высоты заполнения является
линейной.

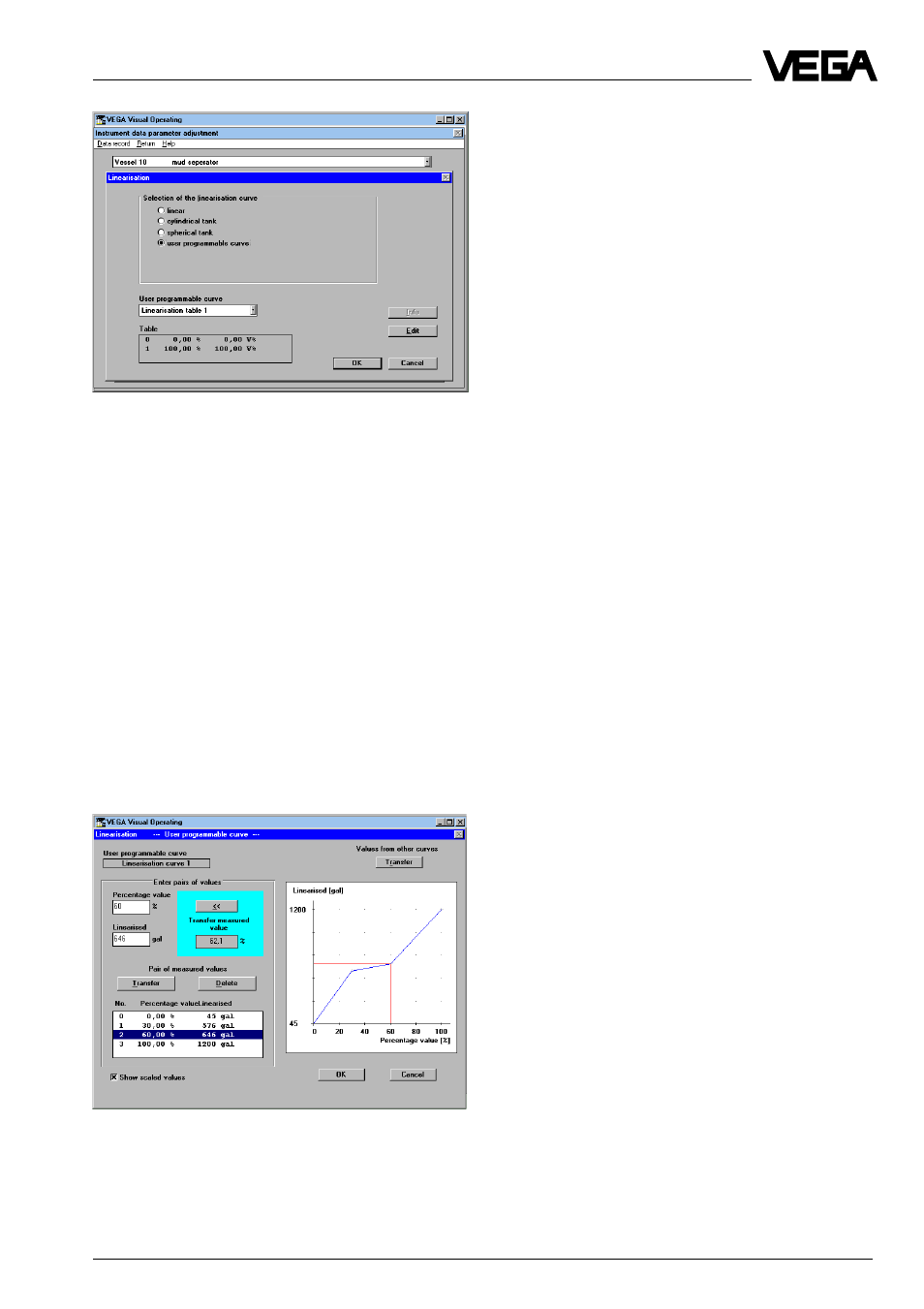

Вы можете наряду с двумя описанными
линеаризированными кривыми “Cylindrical
tank” и “Spherical tank” задать так же
несколько “user programmable curves”.
Свободно программируемая линеаризи-
рованная кривая
• Для того, чтобы задать собственную
геометрию резервуара или свободно
программируемую кривую заполнения,
нажмите на кнопку выбора “User pro-
grammable curve“.
• Нажмите на “Edit”.
В поле ”Transfer measured value” Вам будет
показан действительный уровень заполне-
ния в процентах от установленной области
измерения. Область измерения Вы устано-
вили при min/max-настройке на 0,300…5,85
м.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точка-
ми, так называемыми парами значений.
Пара значений состоит из “Linearised” (про-
центные значения заполнения) и “Percen-
tage value” (величина процента высоты
заполнения по отношению к области изме-
рения).
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то ре-
зервуар нужно промерить в литрах.
Измерение в литрах
В характеристической кривой следующего
рисунка Вы увидите четыре опорные точки
или пары значений. Между опорными точ-
ками всегда линейная интерполяция.
Установите опцию “Show scaled values”, для
того, чтобы получить на оси Y установлен-
ную единицу измерения (слева внизу в окне
меню).
Опорная точка 1 лежит на 0 % заполнении
(процентные значения [%]), что соответ-
ствует фактическому расстоянию до
поверхности заполняемого материала в
5,850 м в примере (пустой резервуар).
Величина объема составляет при этом 45
литров (остаточное заполнение резервуа-
ра).
Опорная точка 2 лежит на уровне запол-
нения в 30 % (30 % измеряемого расстоя-
ния от 0,300 м…5,850 м). При 30 % уровне
заполнения в нашем примере в резервуаре
находятся 576 литров.
Опорная точка 3 лежит на уровне заполне-
ния 60 %. При этом уровне заполнения в
резервуаре находятся 646 литров.
Опорная точка 4 лежит на уровне заполне-
ния в 100 % (расстояние до заполняемого
материала 0,300 м), при котором в резерву-
аре находятся 1200 литров.
