Инструкция по эксплуатации VEGA VEGAPULS 56K
Страница 52
5 2
VEGAPULS 56K
Запуск в работу

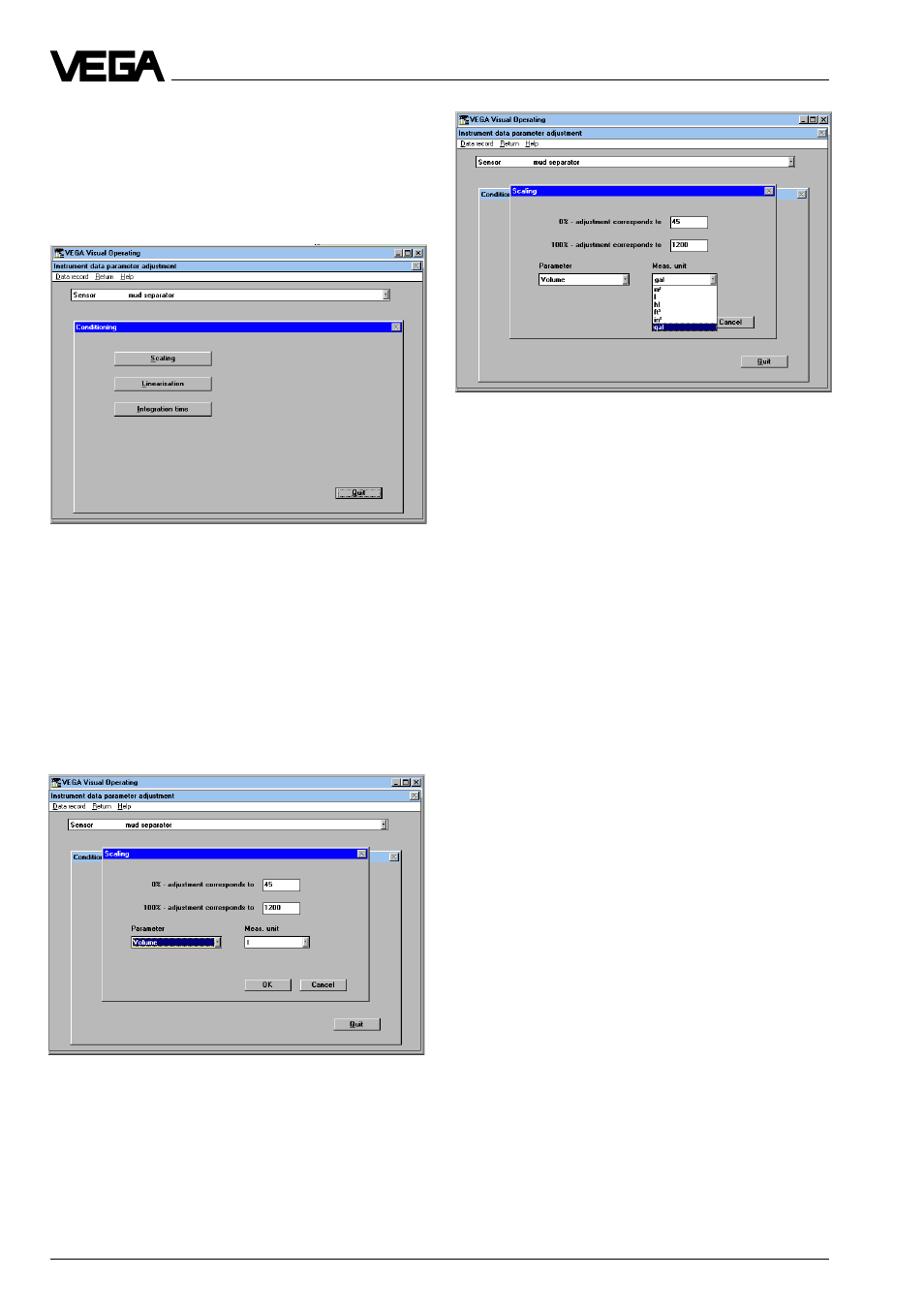

• Нажмите на “Scaling”.
В меню “Scaling” Вы задаете фактические 0
% и 100 % значения измеряемой величины
и единицы измерения. Таким образом, Вы
сообщаете датчику, например, что при 0 %
заполнения в резервуаре есть еще 45,5
литра, а при 100 % заполнения -1200 лит-
ров.
В качестве измеряемой величины Вы може-
те выбрать “dimensionless-безразмерную
(простые числа), объем, массу, высоту и
дистанцию” и измеряемой величине присво-
ить затем соответствующую единицу изме-
рения (например, l - литр, hl - декалитр).
Индикатор датчика укажет Вам затем изме-
ренное значение в выбранной величине и
единице измерения.
• Сохраните введенные значения в меню
“Scaling” нажав “OK”.
Значения передаются в датчик.
Линеаризация
Если в вашем резервуаре существует дру-
гая, а не линейная зависимость между
уровнем заполнения и количеством матери-
ала, то выберите в окне меню “Conditi-
oning ” пункт меню “Linearization”.
• Нажмите на “ Linearization”.
Откроется окно меню “Linearization”.
Формирование сигнала
• Нажмите на “Conditioning”.
Открывается окно меню “Conditioning”.
