Инструкция по эксплуатации VEGA VEGAPULS 56K
Страница 14
1 4
VEGAPULS 56K
2
4
4 ... 20 mA
2
2
2
Типы и варианты
Разделительный
трансформатор
(см. 3.3 “Сертификация“)
VEGA-
CONNECT
2
VEGADIS 50 Ex
DCS
EEx ia
1)
4…20 мА пассив означает, что
датчик потребляет в зависимо-
сти от уровня заполнения ток в
диапазоне 4…20 мА. Датчик
ведет себя электрически как
переменное сопротивление
(потребитель) для DCS

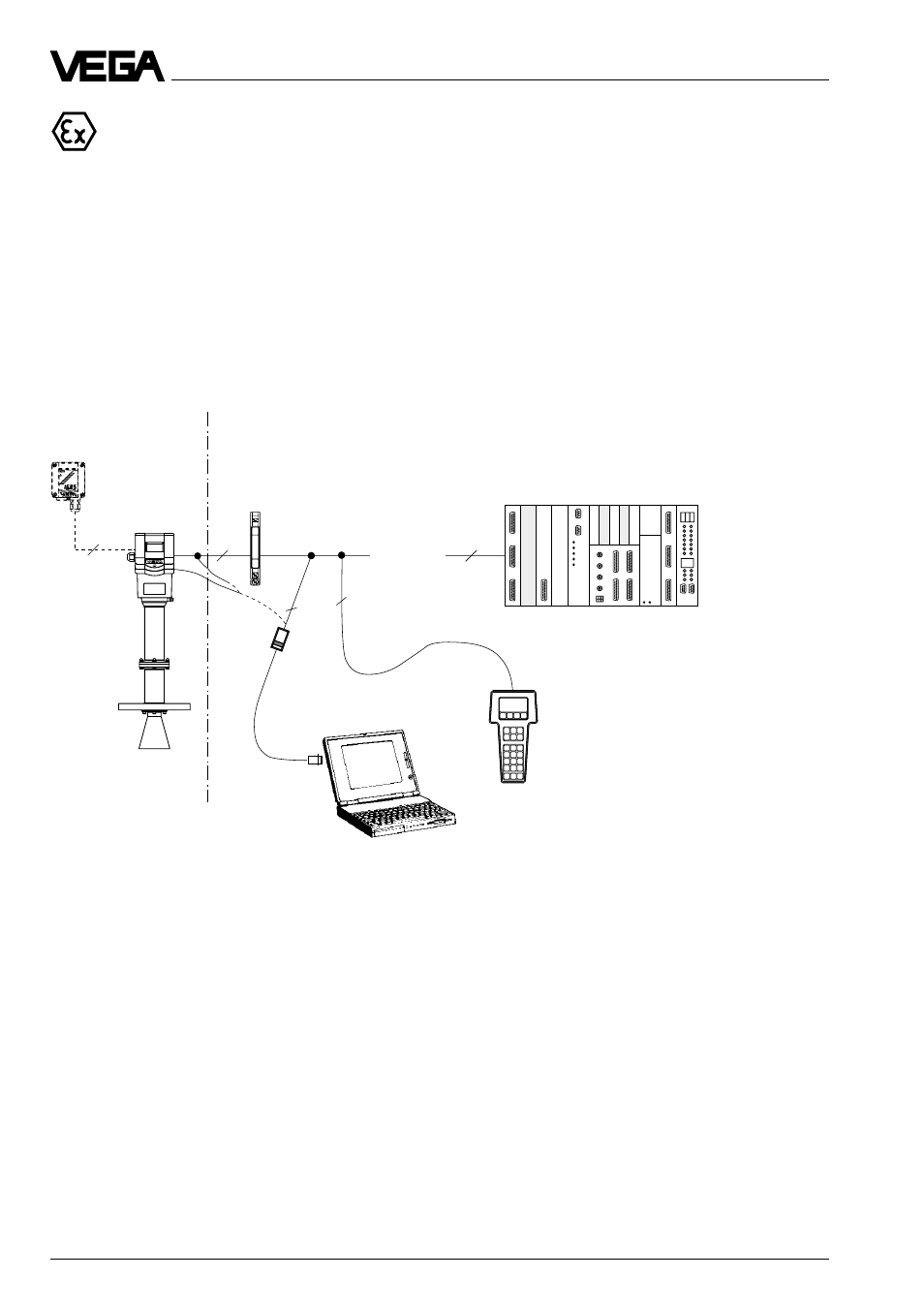

Измерительная система с VEGAPULS 56K Ех, 56К Ех0 соединенными
через разделительный трансформатор в Ех-области с активным DCS
• Двухпроводная техника (loop powered), питание через сигнальный провод от DCS,
выходной сигнал 4…20мА (пассивный)
• Разделительный трансформатор переводит неискрозащищенный контур тока DCS в
искрозащищенный, благодаря этому датчик может использоваться в Ех-Zone 1
(VEGAPULS 56К Ех) или в Zone 0 (VEGAPULS 56К Ех0)
• Максимальное сопротивление сигнального провода 15 Ом на жилу
• Вариант внешнего индикаторного инструмента с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика)
• Обслуживание с ПЭВМ, карманной HART®- ЭВМ или обслуживающим модулем MINI-
COM (вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50)
Ex-область
Не Ex-область
Карманная
HART
®
-ЭВМ
