3 0

VEGAPULS 56K

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

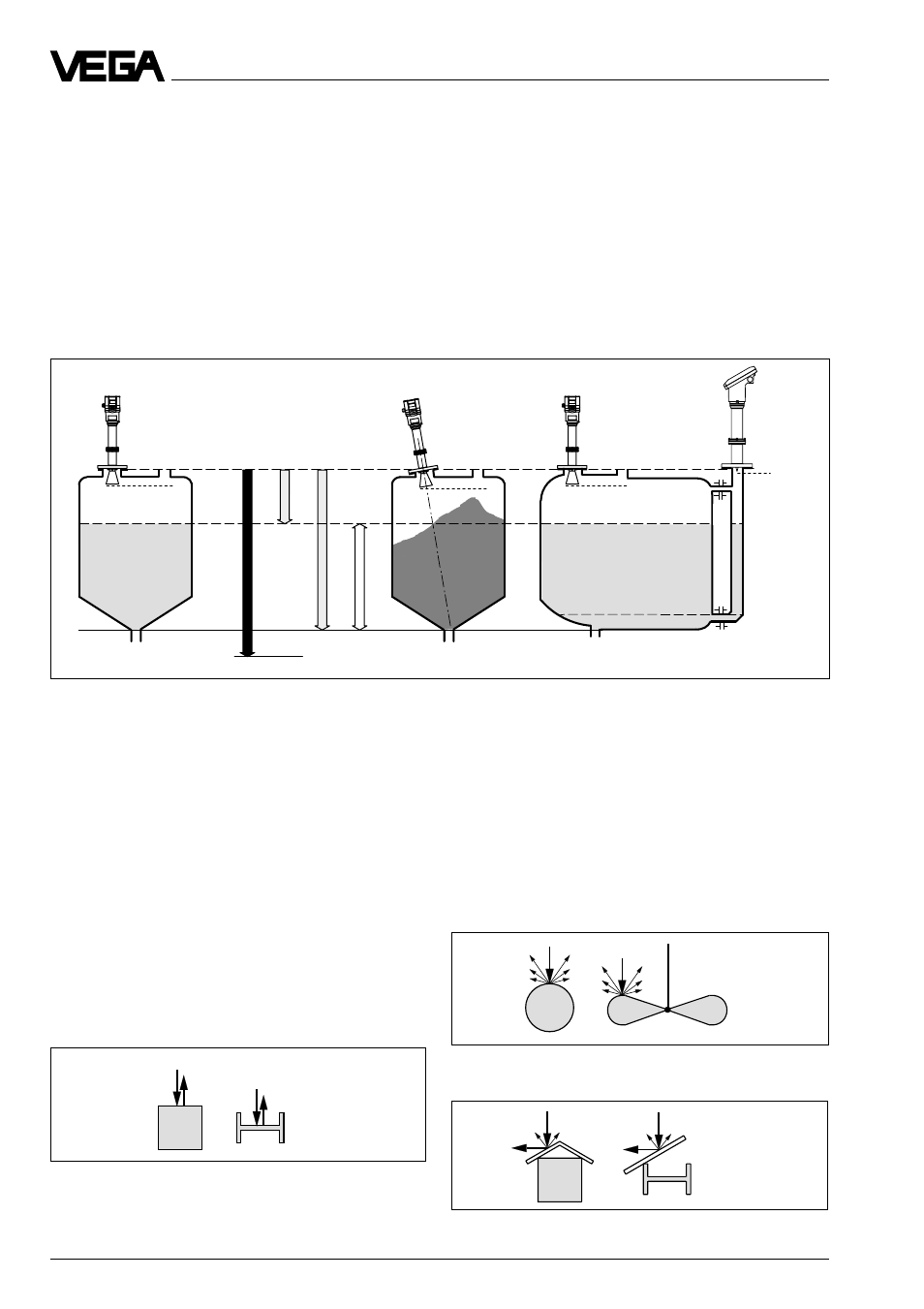

Диапазон измерения (рабочий диапазон) и max. измеряемое расстояние
Замечание: Использование датчиков для сыпучих материалов ограничено

полный

Измер.

дистанция

max. измер. растояние 20 m

4 Монтаж и установка

4.1 Общие указания по установке

Диапазон измерения

Базовой плоскостью датчика для измере-
ния является передняя сторона фланца.
Диапазон измерения составляет 0… 20 м.
При измерении в волноводе и отводной
трубе (трубчатая антенна) максимальная
измеряемая дистанция сокращается.

Обратите внимание, что при измерениях,
при которых заполняемый материал дости-
гает фланца датчика, могут образоваться
долговременные отложения на антенне,
которые позже могут вызвать ошибки из-
мерений.

Базовая
плоскость

пустой

Мешающие профили с гладкими поверхностями
создают сильные ложные сигналы

Закругленные профили рассеивают радарные
сигналы диффузионно

Экран осуществляет рассеивание сигнала

Монтаж и установка

Ложные отражения

Плоские встроенные конструкции и опоры
резервуаров вызывают сильные ложные
отражения. Они отражают сигналы радара
с большой энергетической плотностью.

Закругленные плоскости рассеивают радар-
ные сигналы диффузионно в пространство
и вызывают этим ложные отражения мень-
шей энергетической плотности. Они по-
этому менее критичны, чем отражения от
плоских поверхностей.

Если Вы не можете обойти плоские встро-
енные конструкции в области радарного
сигнала, рекомендуется отражать ложные
сигналы с помощью рассеивающего экрана.
Благодаря этому рассеиванию ложные
сигналы будут малы по амплитуде, так что
они легко могут отфильтровываться датчи-
ком

min.
измер.
расстояние

min.

min. измер.
расстояние

min. измер.
расстояние

полный

пустой
