FAS-420-TM Аспирационный дымовой
извещатель

Обслуживание | ru

95

Bosch Sicherheitssysteme GmbH

Руководство по эксплуатации

F.01U.088.878 | 4.0 | 2012.04

7.7

Процесс продувки трубопровода

Источник подачи сжатого воздуха должен быть присоединен к системе трубопроводов с

помощью быстросоединяемого замка к тройнику трубопровода.

На конце каждой ветви трубопровода должен быть установлен обратный клапан.

Обратный клапан предотвращает повреждение воздухозаборных отверстий и позволяет

выдуть из системы трубопроводов отложения пыли и грязи. Чтобы предотвратить

отклеивание калибровочных пленок в помещениях глубокой заморозки, рекомендуется

использовать специальные калибровочные клипсы для холодных помещений.

Процедура ручной продувки трубопровода выполняется следующим образом (см.
Рисунок 7.4):
1.

Расположите рычаг крана таким образом, чтобы обеспечить приток сжатого воздуха

в трубопровод (соединение B-C).

Подключение к FAS-420-TM должно быть заблокировано на время продувки!

Продувайте трубопровод вручную приблизительно 10 секунд.

2.

Установите рычаг крана таким образом, чтобы отключить устройство от трубопровода

и источника сжатого воздуха. Подождите приблизительно 20 секунд, пока в

трубопроводе осядет пыль и грязь, что предотвратит ее попадание в аспирационный

дымовой извещатель.

3.

Подключите продутый трубопровод обратно к FAS-420-TM в течение следующих

10 секунд, расположив кран соответствующим образом (соединение A-C).

7.8

Проверка калибровки сенсора воздушного потока

Проверьте данные сенсора воздушного потока с помощью диагностической программы.

Принцип действия

Во время инициализации подключенной системы трубопроводов извещатель сохраняет в

своей памяти с помощью встроенного контроля воздушного потока текущие значения

воздушного потока в качестве исходных значений. Эти исходные данные потом

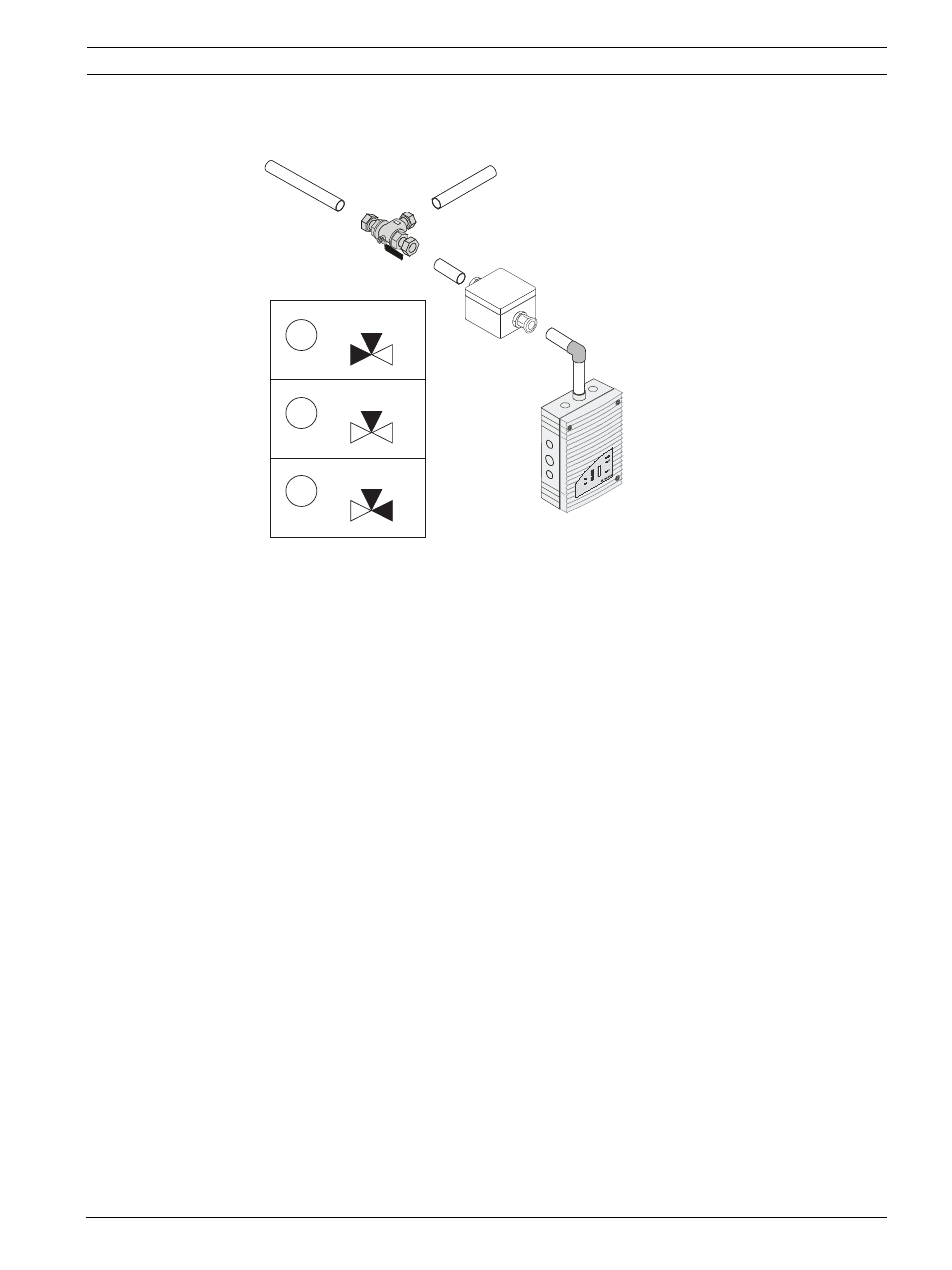

Рисунок 7.4

Установка тройника с вентилем

1

Подключение баллона со сжатым

воздухом/компрессора

2

Трубопровод

3

Подключение аспирационного

извещателя

4

Воздушный фильтр (опция)

FAS

-42

0-T

M s

erie

s

A

B

C

1

2

3

4

A

B

C

2.

A

B

C

3.

A

B

C

1.
