3.
При инициализации FAS-420-TM мигает зеленый индикатор рабочего состояния. По
завершении инициализации индикатор рабочего состояния загорается и горит
непрерывно.
4.
Во время фазы инициализации нельзя оказывать влияния на воздушный поток
FAS-420-TM.
6.3
Калибровка сенсора воздушного потока
Инициализация воздушного потока FAS-420-TM считается успешно завершенной, если
состояние температуры и воздушного потока стабилизируется на 2 минуты, т.е.:
–
Колебания температуры составляют не более 0,1°C
–
Колебания воздушного потока не являются слишком сильными (температурный
контроль)
–
Напряжение аспиратора может быть нормально установлено; аспиратор и его
источник питания работают нормально
Максимальный период работы составляет 2 часа.
Инициализация воздушного потока прекращается немедленно в случае возникновения
одной из следующих ошибок:
–
Ошибка измерения температуры
–
Ошибка измерения воздушного потока
–
Ошибка управления аспиратором
Калибровка сенсора воздушного потока может осуществляться вне зависимости и в
зависимости от давления воздуха.
Чтобы правильно оценить значения измерений датчика воздушного потока во время
пуско-наладки, всегда следуйте типу калибровки в журнале испытаний.
6.3.1
Калибровка вне зависимости от давления воздуха
Калибровка FAS-420-TM вне зависимости от давления воздуха выполняется
автоматически каждый раз, когда модуль извещателя вставляется в основание корпуса и
повторно включается перемычка Х4, или же активируется с помощью диагностического
ПО FAS-ASD-DIAG.
На этапе обучения обнаружение тревог является полностью функциональным. В течение
этого времени индикатор работы мигает, и на воздушный поток нельзя оказывать
никакого влияния. По завершении инициализации индикатор работы горит постоянно, а
сенсор воздушного потока определяет заданное значение для подключенного
трубопровода.

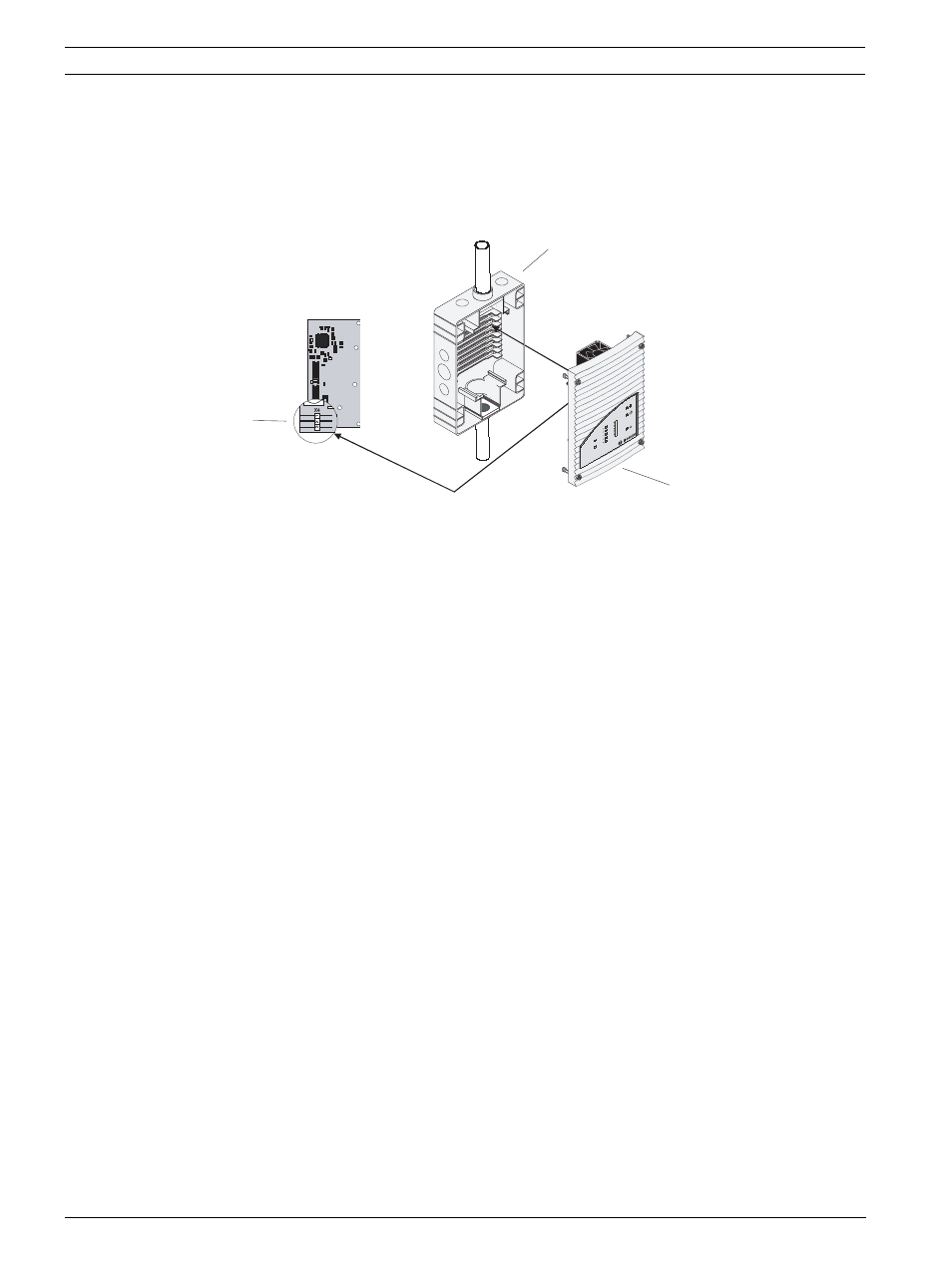

Рисунок 6.1
Установка модуля извещателя в основание корпуса
1
Основание корпуса
2
Модуль извещателя
3
Перемычка X4
Контакты 1-2 или 2-3
X4
1
2
3
X2
X3
X1
FAS
-42
0-T
M se
ries
1
2
3
