FAS-420-TM Аспирационный дымовой
извещатель
Установка аспирационного извещателя | ru 65
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации F.01U.088.878 | 4.0 | 2012.04
3. Чтобы подключить воздухозаборную трубу к FAS-420-TM, вставьте ее в
соответствующее отверстие (см. Рисунок 4.5).
4. Вставьте модуль извещателя в предварительно смонтированное основание корпуса.
Обращайте внимание на механические направляющие, которые защищают
устройство от перекашивания. Затяните отверткой четыре винта модуля извещателя
(см. Рисунок 4.6).

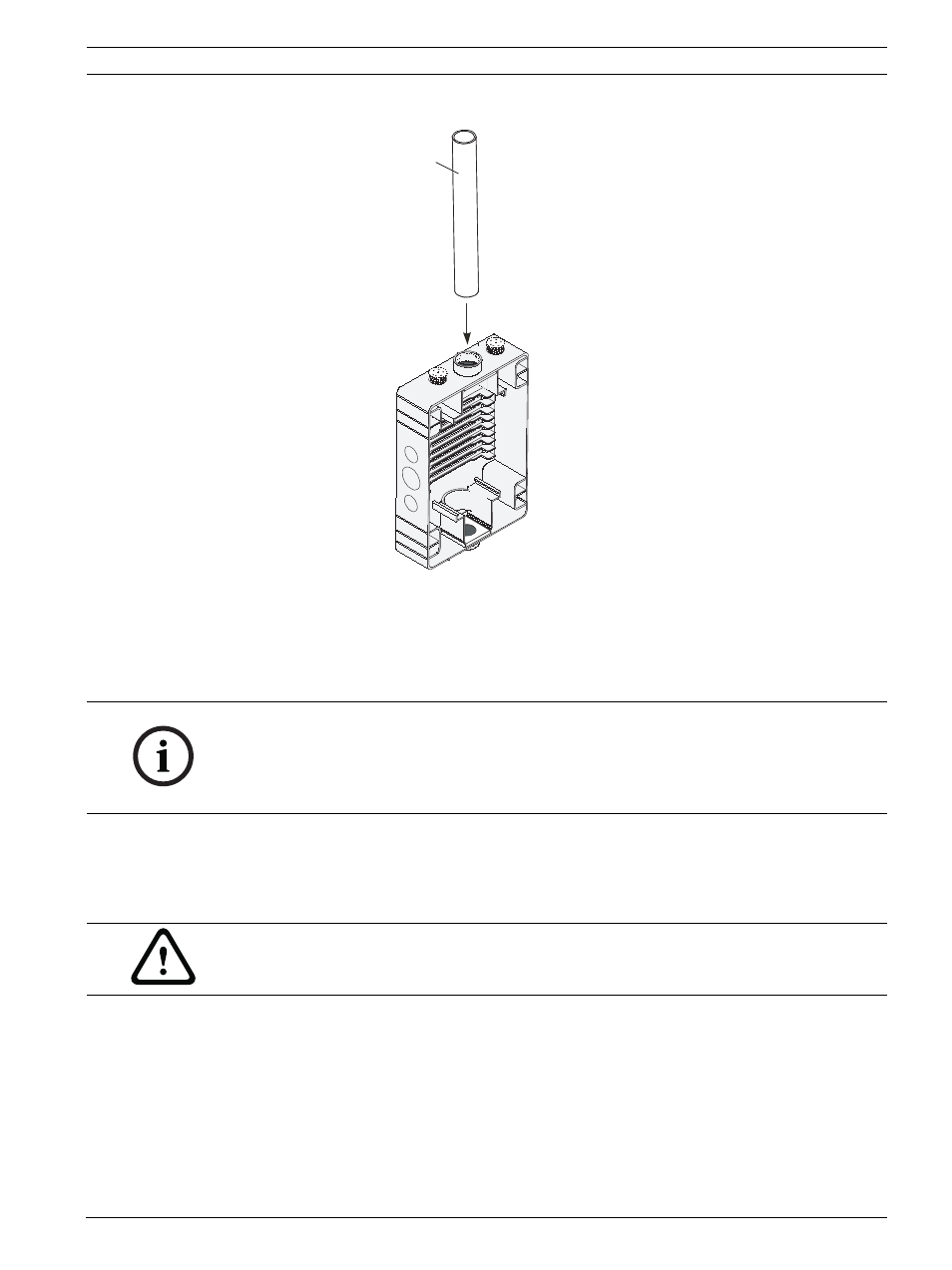

Рисунок 4.5 Подключение воздухозаборной трубы к
аспирационному извещателю FAS-420-TM
1 Воздухозаборный
трубопровод
1
ЗАМЕЧАНИЕ!
– Не используйте клей при подключении воздухозаборной трубы к штуцеру.
– На случай значительных температурных колебаний труба должна быть закреплена
непосредственно вблизи извещателя, чтобы избежать ее выпадения при изменении
длины (см. Раздел 5.1 Изменение длины системы трубопроводов, Страница 72).
ВНИМАНИЕ!
Необходимо предусмотреть меры защиты печатной платы от повреждений в результате
электростатического разряда.
