5.3 Капилляры
Для установки капилляров выполните следующие действия:
1. Перед склеиванием почистите места склеивания специально предназначенным
чистящим средством, чтобы удалить грязь и жир. Приклейте клеем Tangit
соединитель капилляра к соответствующему тройнику трубопровода.
2. Просверлите отверстие ? 13 мм в подвесном потолке для каждого потолочного
фитинга.
3. Установите потолочный фитинг капилляра, открутив гайку и вставив фитинг
капилляра в отверстие фальш-потолка снизу. Затем оденьте и закрутите гайку.
4. Определите требуемую длину капилляра и отрежьте его. Установите концы капилляра
на соединитель, прикрепленный к тройнику, и потолочный фитинг. По
необходимости прогрейте капилляр феном.
5. Наклейте требуемую калибровочную пленку (согласно инструкциям по
проектированию) на потолочный фитинг.

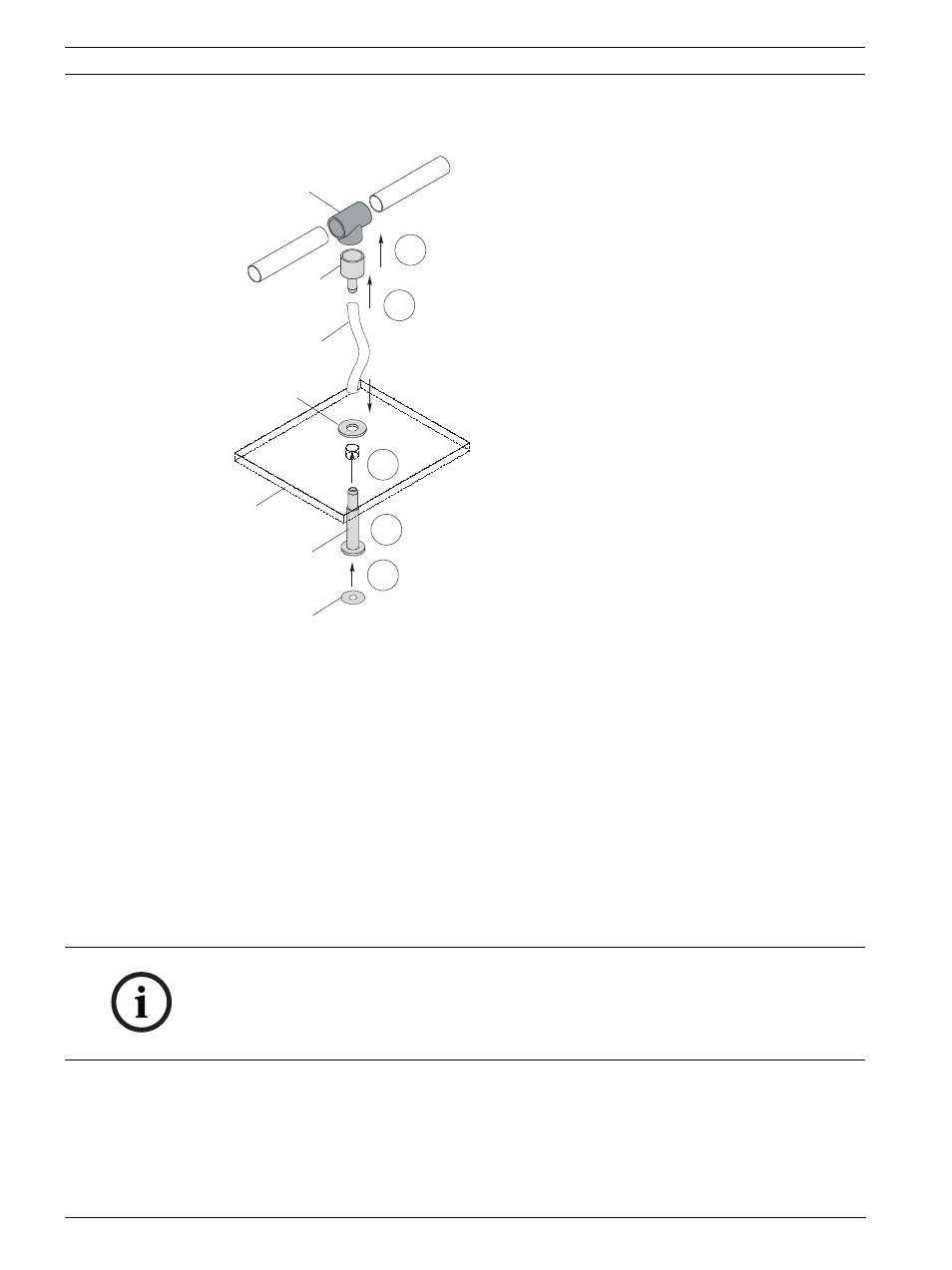

1 Тройник
2 Соединитель капилляра
3 Капилляр
4 Гайка потолочного фитинга
5 Подвесной потолок
6 Потолочный фитинг (часть)
7 Калибровочная пленка
1
1.
2
3
5
4
7
4.
2.
5.
3.
6
ЗАМЕЧАНИЕ!
Калибровочные пленки должны быть наклеены ровно. Диаметр воздухозаборного
отверстия не должен отличаться от рассчитанного.
Не прикасайтесь к клеящим поверхностям пленок, чтобы предотвратить попадание на них
грязи и жира.
