ru | Установка аспирационного извещателя
FAS-420-TM Аспирационный дымовой
извещатель
F.01U.088.878 | 4.0 | 2012.04
Руководство по эксплуатации
Bosch Sicherheitssysteme GmbH
4.4
Подключение к пожарной панели
4.4.1
Электрическое подключение
Для подготовки к электрическим подключениям выполните следующие действия:
1.
При помощи отвертки аккуратно проделайте отверстия для кабельных входов в
основании корпуса.
2.
Вставьте кабельные втулки М20 или М25 в соответствующие отверстия ввода кабеля.
Две кабельных втулки М20 и одна М25 входят в комплект поставки.
3.
Снимите оболочку с кабеля острым предметом.
Внимание! Не используйте для этой цели нож!
4.
Проложите кабель (макс. 2,5 мм²) через подготовленные кабельные вводы M20 или
M25 и обрежьте их до нужной длины внутри устройства.
5.
Выполните подключение извещателя в соответствии с инструкциями, приведенными

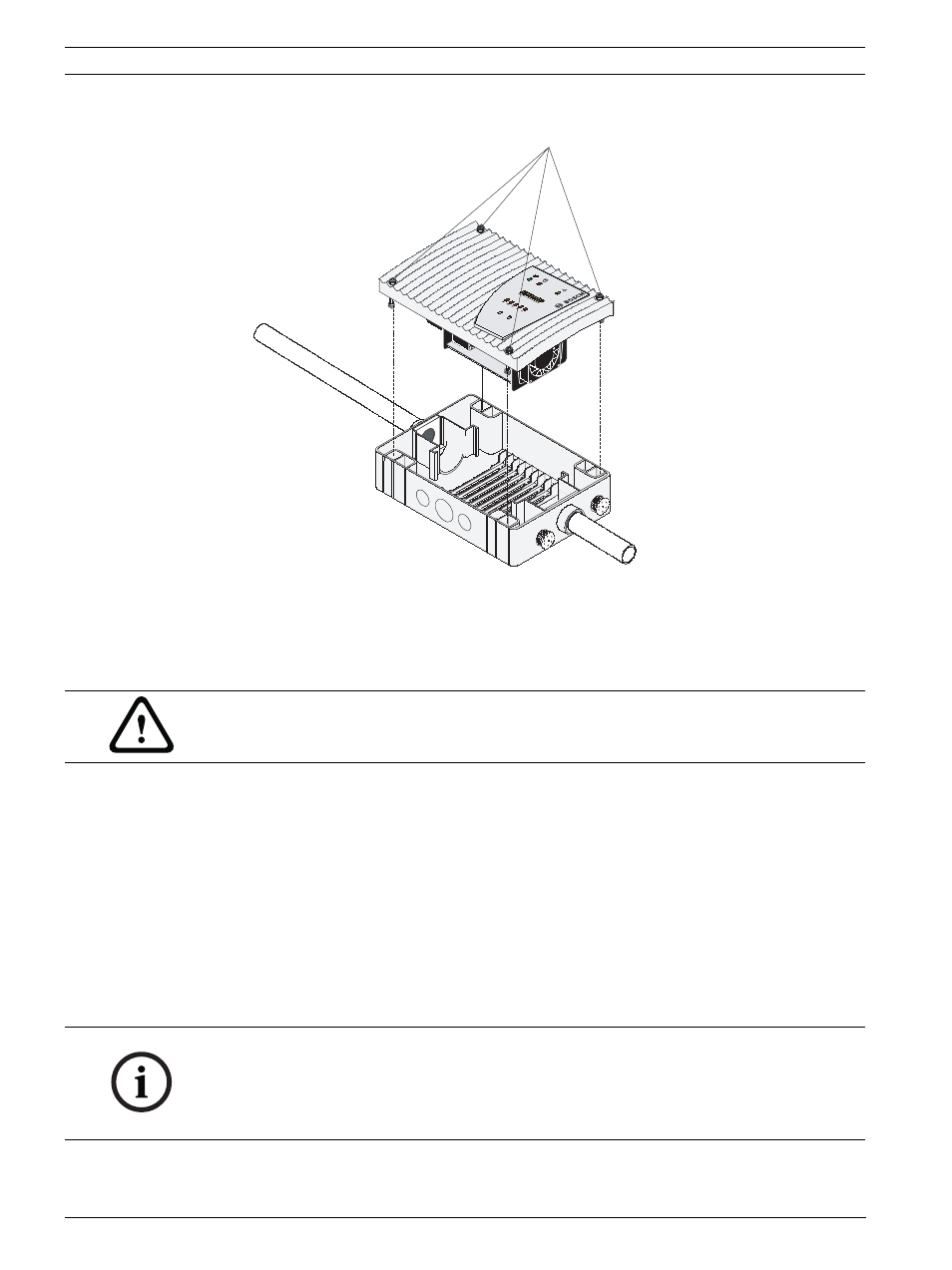

Рисунок 4.6
Замена модуля извещателя FAS-420-TM
1
Винты
FAS
-420-
TM
ser
ies
1
ВНИМАНИЕ!
При проведении любых работ по подключению устройство должно быть отключено от
сети!
ЗАМЕЧАНИЕ!
Обычно аспирационные извещатели подключаются к дополнительному источнику
питания. При подключении к пожарной панели FPA-5000, напряжение на устройство
подается с выходов AUX модуля BCM 0000. В качестве альтернативы можно использовать
внешний источник питания (например: FPP-5000 или UEV 1000).
