FAS-420-TM Аспирационный дымовой
извещатель
Установка системы трубопроводов | ru 73
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации F.01U.088.878 | 4.0 | 2012.04
Воздухозаборные отверстия
1. Просверлите воздухозаборные отверстия сверлом диаметром 10 мм под прямым
углом к трубопроводу.
Аккуратно уберите заусенцы и прочистите отверстие.
Очистите область отверстия (включая прилегающую поверхность трубы) от грязи и
пыли (например, с помощью чистящего средства Tangit).
2. Выберите калибровочные пленки требуемого размера согласно техническим
характеристикам.
Наклейте калибровочные пленки на отверстия (см. Рисунок 5.3).
3. Наклейте маркировочные ленты поверх калибровочных пленок для предотвращения
их отклеивания.

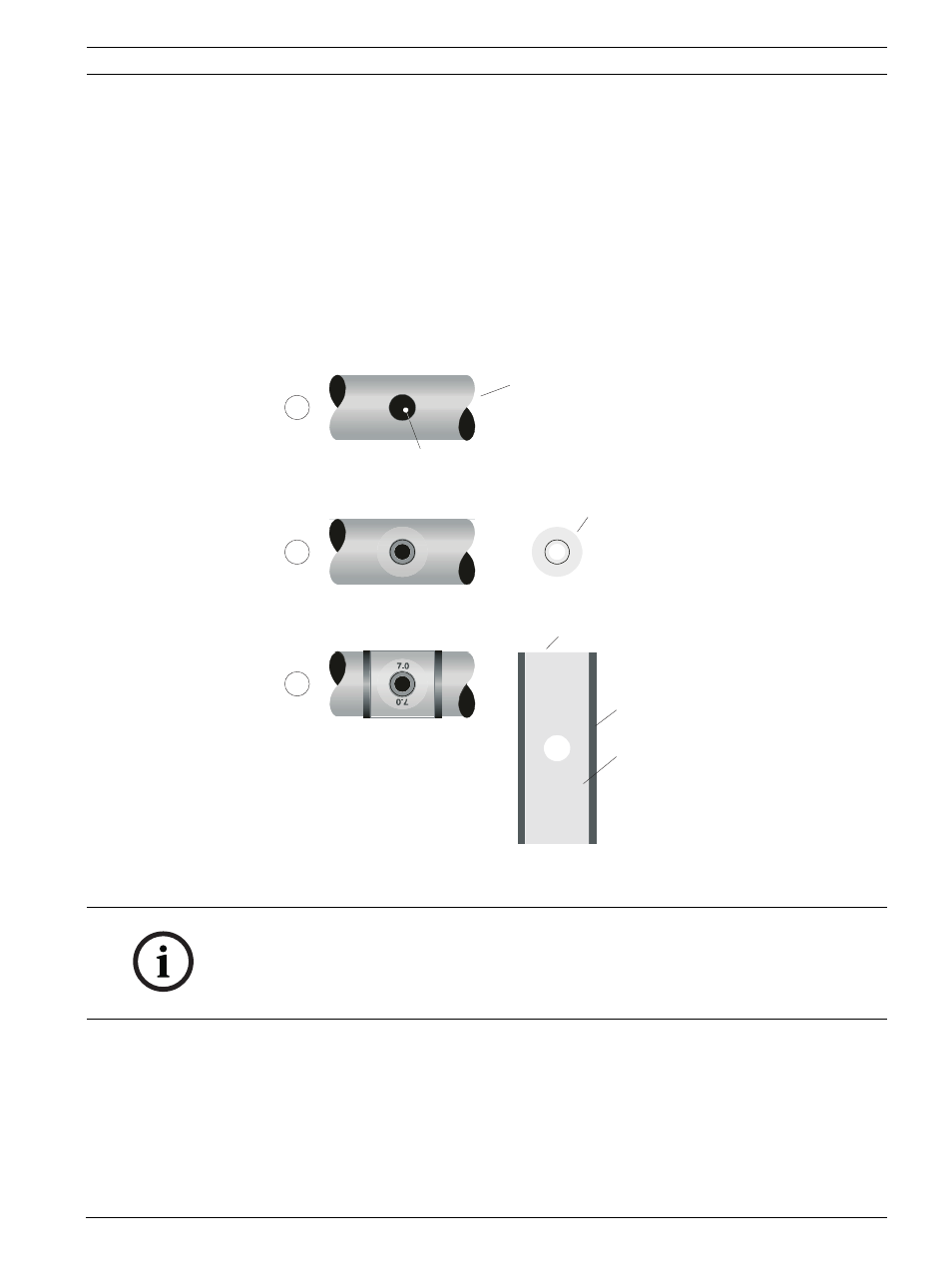

Рисунок 5.3 Применение калибровочных пленок
1 Трубопровод
2 Отверстие диаметром 10 мм
3 Калибровочная пленка
4 Маркировочная лента
5 Ярко-красные полосы
(RAL 3000)
6 Прозрачный
7.0
7.0
7.0
7.0
7.0
7.0
1
1.
2
3
4
5
6
2.
3.
ЗАМЕЧАНИЕ!
Калибровочные и фиксирующие пленки должны быть наклеены ровно, чтобы диаметр
воздухозаборного отверстия не отличался от рассчитанного.
Не прикасайтесь к клеящим поверхностям пленок, чтобы предотвратить попадание на них
грязи и жира.
