Забор воздуха
Чтобы достичь оптимальных результатов обнаружения, трубопровод должен
располагаться в зонах с v
1
по v
3
Место установки трубопровода
Трубопровод должен устанавливаться в вытяжном канале вентиляции как можно дальше
от звукопоглотителей и изгибов воздуховода. Расстояние от такого рода «преград»
должно быть не менее трех минимальных диаметров воздуховода.
Очень важно устанавливать трубопровод позади звукопоглотителей и изгибов
воздуховода. Система должна контролировать основной диапазон скоростей (см.
Рисунок 3.16/Рисунок 3.17).

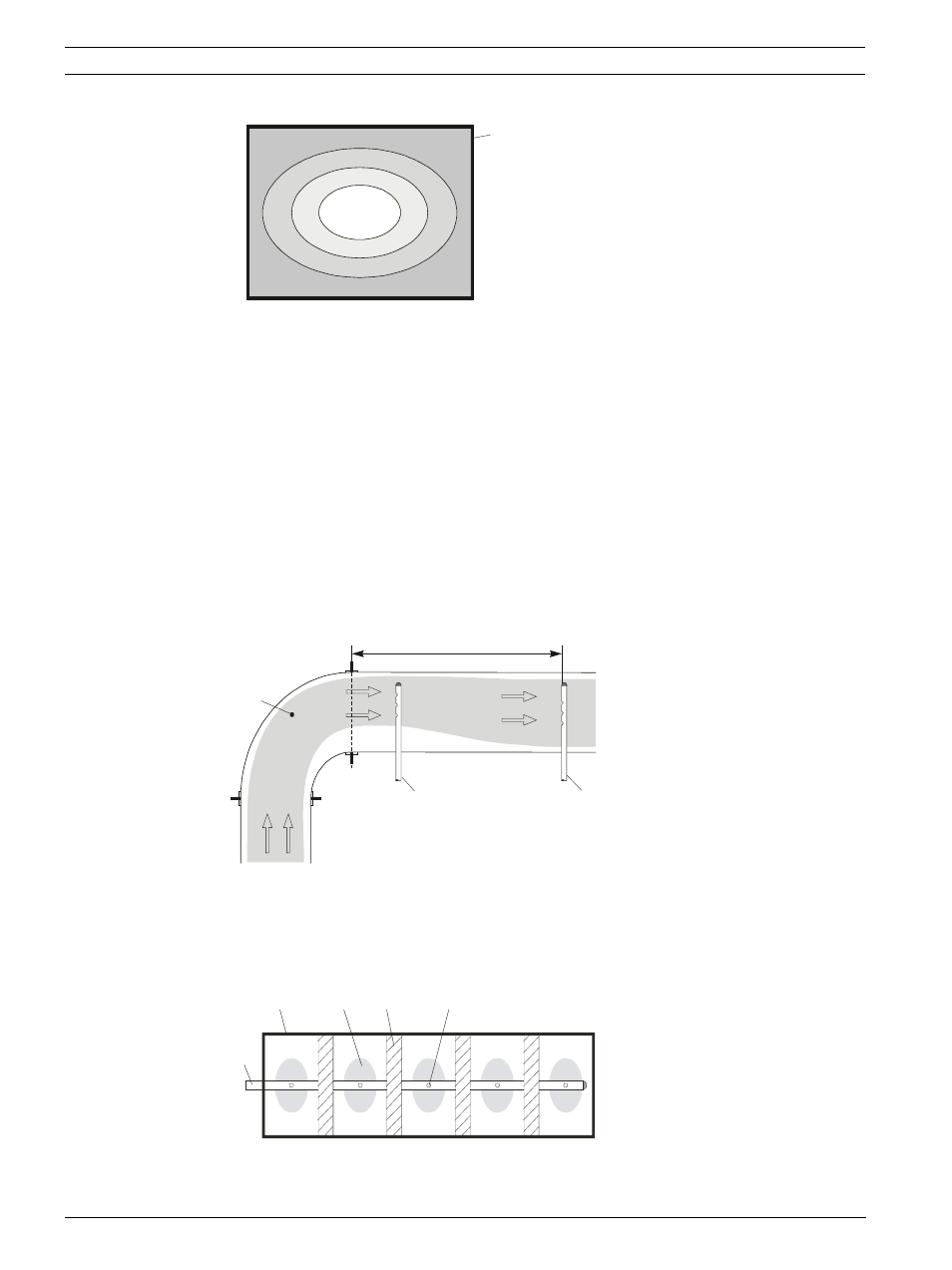

Рисунок 3.15
Распределение скоростей потока в канале
кондиционирования воздуха
1
Вентиляционный канал
V
1
- V
4
Скорость потока
Рисунок 3.16
Смена направления канала вентиляции, не
имеющего звукопоглотителей
1
Основной диапазон скоростей
2
Исключительный случай
установки трубопровода (если
расстояние в 3 х d
мин.
не
может быть соблюдено)
3
Типовая установка
трубопровода
d
мин
Наименьший диаметр
воздуховода
Рисунок 3.17
Звукопоглотители в канале
1
Трубопровод аспирационной
системы
2
Вентиляционный канал
3
Основной диапазон скоростей
4
Звукопоглотители
5
Воздухозаборное отверстие
1
v
1
v
1 >
v
2 >
v
3 >
v
4
v
2
v
3
v
4
3 x d
min
1
2
3
1
2
3
4
5
