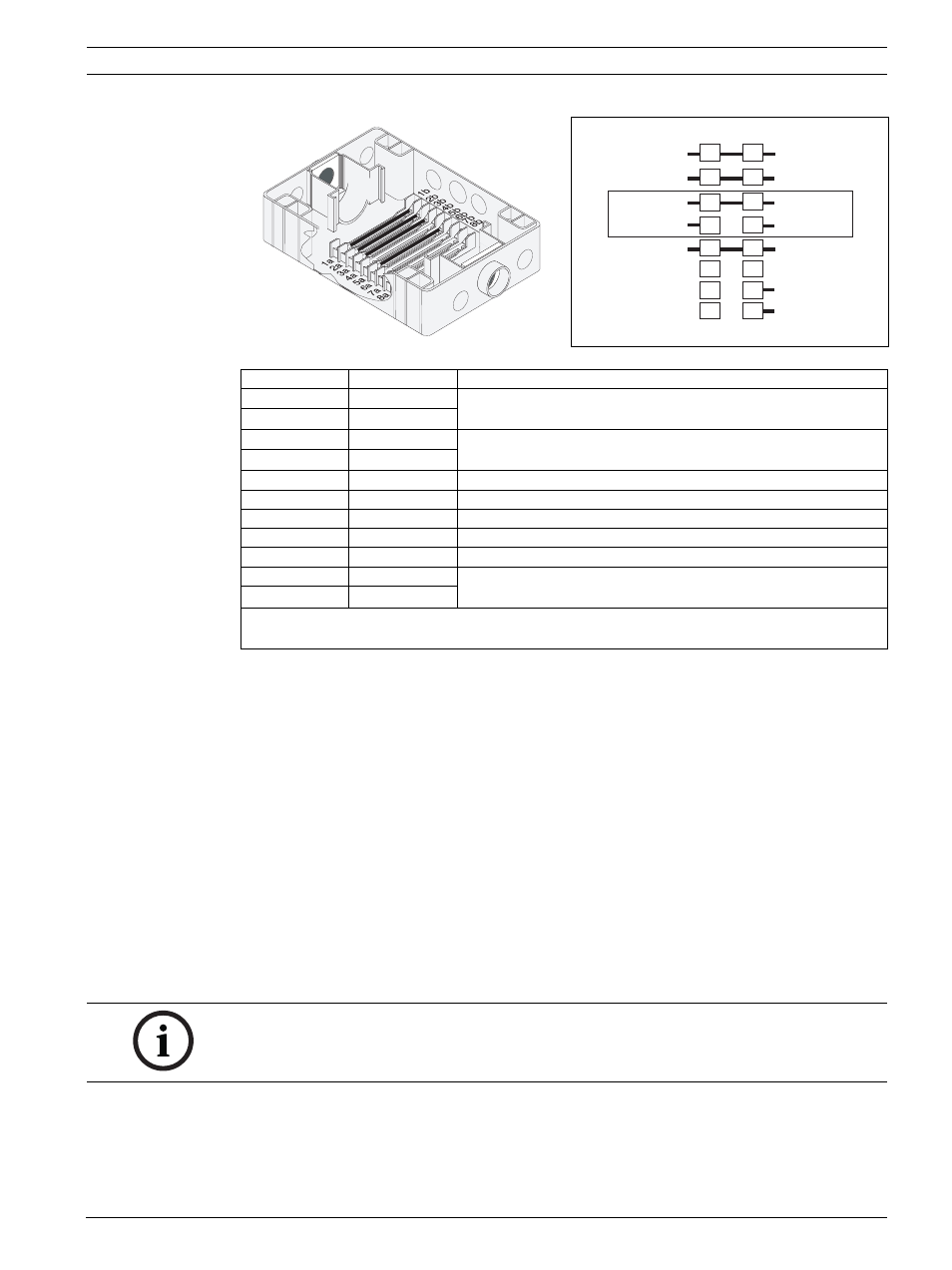

Таблица 4.1
Назначение контактов подключения в основании корпуса
4.4.2
Программирование LSN
После подключения к шлейфу LSN извещатель программируются с помощью компьютера
с программным обеспечением FSP-5000-RPS, который подключается к пожарной панели
FPA-5000. Информацию о программировании LSN можно также найти в файле он-лайн
помощи программного обеспечения RPS.
Информация по диагностическим данным для пожарной панели содержатся в
руководстве по эксплуатации FPA-5000.
4.4.3
Настройка параметров через программу конфигурирования
Настройки каждого извещателя задаются в соответствующем диалоговом окне «Сенсор»
при помощи выпадающих полей. Значения RPS по умолчанию отмечены полужирным
шрифтом (см. таблицы).
Можно настроить следующие параметры:
Модуль детекции
Обозначение Кабель
Назначение
V+
Красный
Доп. питание, вход
V-
Черный
V+
Красный
Доп. питание, выход
V-
Черный
a1-
Белый
Шлейф LSN a, вход
b1+
Желтый
Шлейф LSN b, вход
a2-
Белый
Шлейф LSN a, выход
b2+
Желтый
Шлейф LSN b, выход
Shield
-
Экран
Data+
-
Линия данных для цифрового выносного индикатора*
Data-
-
*Цифровые выносные индикаторы для извещателей серии FAS-420-TM заказываются
отдельно.
V -
V +
b1 +
a1 -
Shield
V -
V +
a2 -
b2 +
Shield
Data +
Data -
LS
N
LS
N
1b
2b
3b
4b
5b
6a
6b
7a
8a
8b
7b
2a
3a
4a
5a
1a
ЗАМЕЧАНИЕ!
Модуль детекции DM-TM-50 входит в стандартный комплект всех извещателей FAS-420-TM
и отображается как параметр по умолчанию. Не следует изменять этот параметр!
