FAS-420-TM Аспирационный дымовой
извещатель
Технические характеристики | ru
25
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.088.878 | 4.0 | 2012.04
2.6.2
Воздухозаборные отверстия
Калибровочные пленки
Воздухозаборные отверстия – это высверленные в трубопроводе отверстия диаметром 10
мм, которые покрыты запатентованными калибровочными пленками требуемого
диаметра. Размер отверстия зависит от конфигурации трубопровода (см.
Раздел 3 Проектирование, Страница 34).
Калибровочные пленки защищаются маркировочной лентой для надежного крепления на
трубопроводе. Маркировочная лента – это прозрачная клейкая лента с красными краями
и 10 мм отверстием. Она крепится на калибровочную пленку таким образом, чтобы не
перекрывать воздухозаборное отверстие, и оно было видно с большого расстояния.
Калибровочные клипсы
В помещениях с наличием пыли или частиц льда должны использоваться
запатентованные калибровочные клипсы с гибкими прокладками (см.

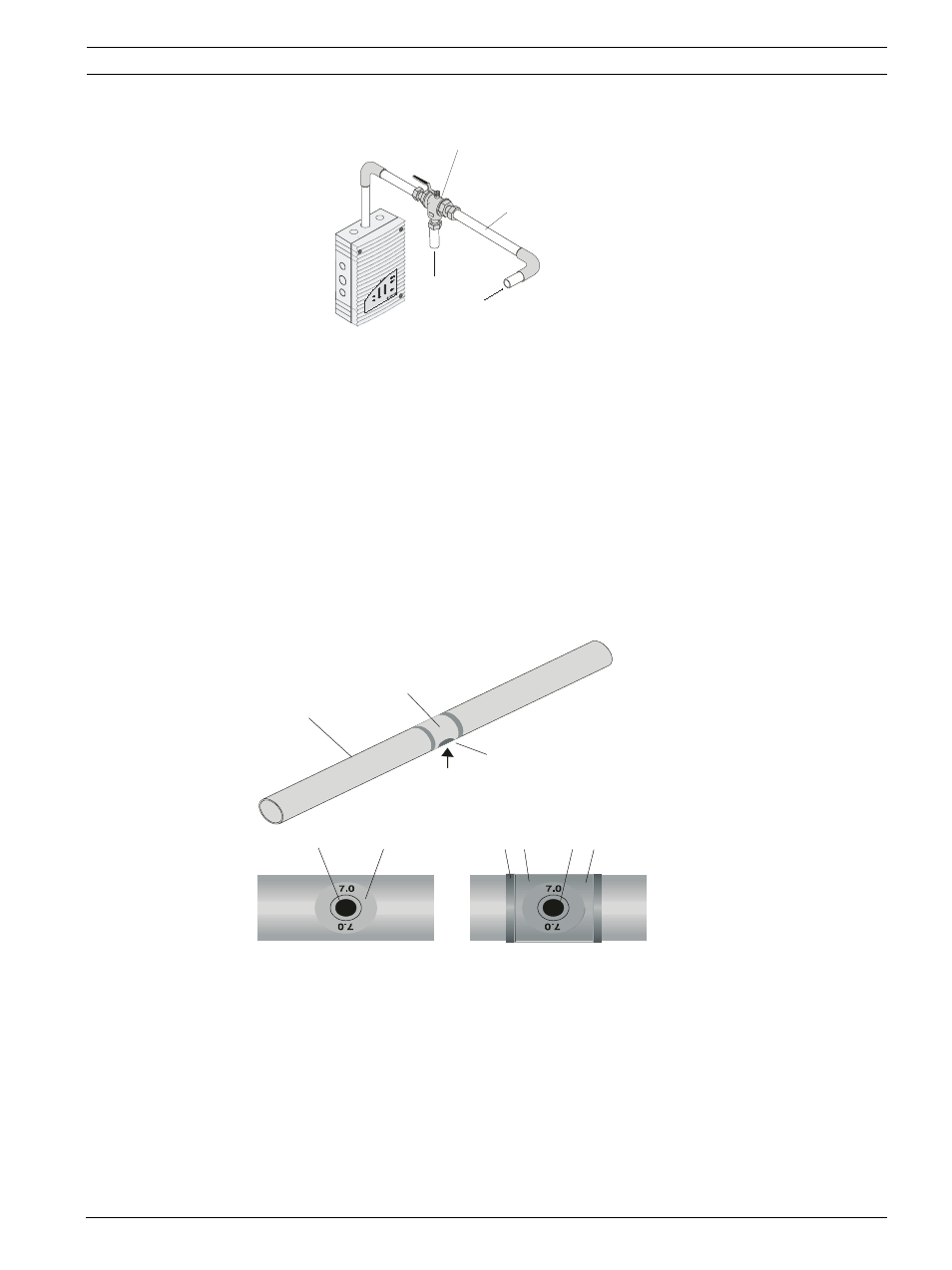

Рисунок 2.17
Компоненты ручной системы продувки
A
Подключение подачи воздуха
B
Подключение трубопровода
1
Тройник с вентилем
2
Воздухозаборная труба
диаметром 25 мм
Калибровочные клипсы
FAS
-42
0-T
M s
erie
s
A
1
2
B
Рисунок 2.18
Воздухозаборное отверстие с калибровочной пленкой
и маркировочной лентой
1
Трубопровод
2
Воздухозаборное
отверстие с
калибровочной пленкой
3
Маркировочная лента для
калибровочной пленки
4
Воздухозаборное
отверстие
5
Ярко-красный (RAL 3000)
6
Прозрачный
1
3
3
6
2
4
4
4
5
2
