Вид извещателя снизу
Если труба возврата воздуха направлена вверх, необходимо исключить возможность
попадания посторонних предметов и капель воды. Для этого следует использовать
короткую изогнутую вниз трубу (см.
Разворот модуля извещателя в лицевой панели
Чтобы развернуть модуль извещателя FAS-420-TM в лицевой панели на 180°, выполните
следующие действия:
1.
Извлеките четыре винта (см.
2.
Разверните лицевую панель и опять закрепите модуль извещателя с помощью
четырех винтов.
Крепеж
Расстояния между отверстиями
Расстояния между отверстиями для крепления FAS-420-TM показаны на
Рисунок 4.3

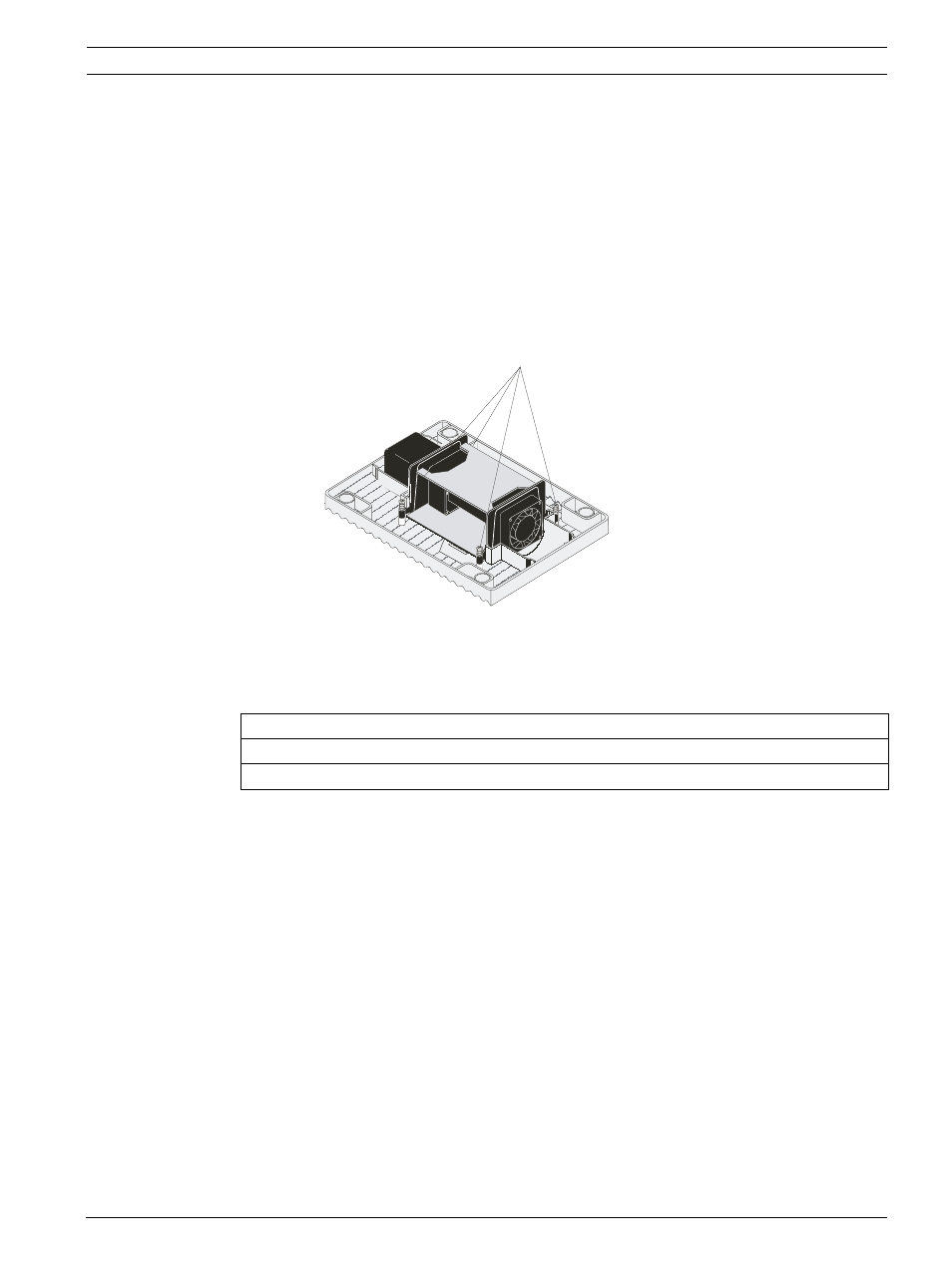

Разворот модуля извещателя FAS-420-TM в лицевой
панели
1
Винты
Цилиндрические болты или болты с плоской головкой
–
Макс. диаметр резьбы: 4 мм
–
Диаметр головки: макс. 8 мм
1
