FAS-420-TM Аспирационный дымовой
извещатель

Проектирование | ru

37

Bosch Sicherheitssysteme GmbH

Руководство по эксплуатации

F.01U.088.878 | 4.0 | 2012.04

Изменение направления

Колена и повороты в системе трубопроводов увеличивают сопротивление воздушному

потоку. Поэтому они должны использоваться только там, где они необходимы по

причинам конструктивных особенностей.

При использовании колен и поворотов общая максимальная длина системы

трубопроводов сокращается.

Тестирование

Для особо важных применений проводите максимально полное тестирование системы.

Также проверяйте наличие воздушного потока в каждом воздухозаборном отверстии.

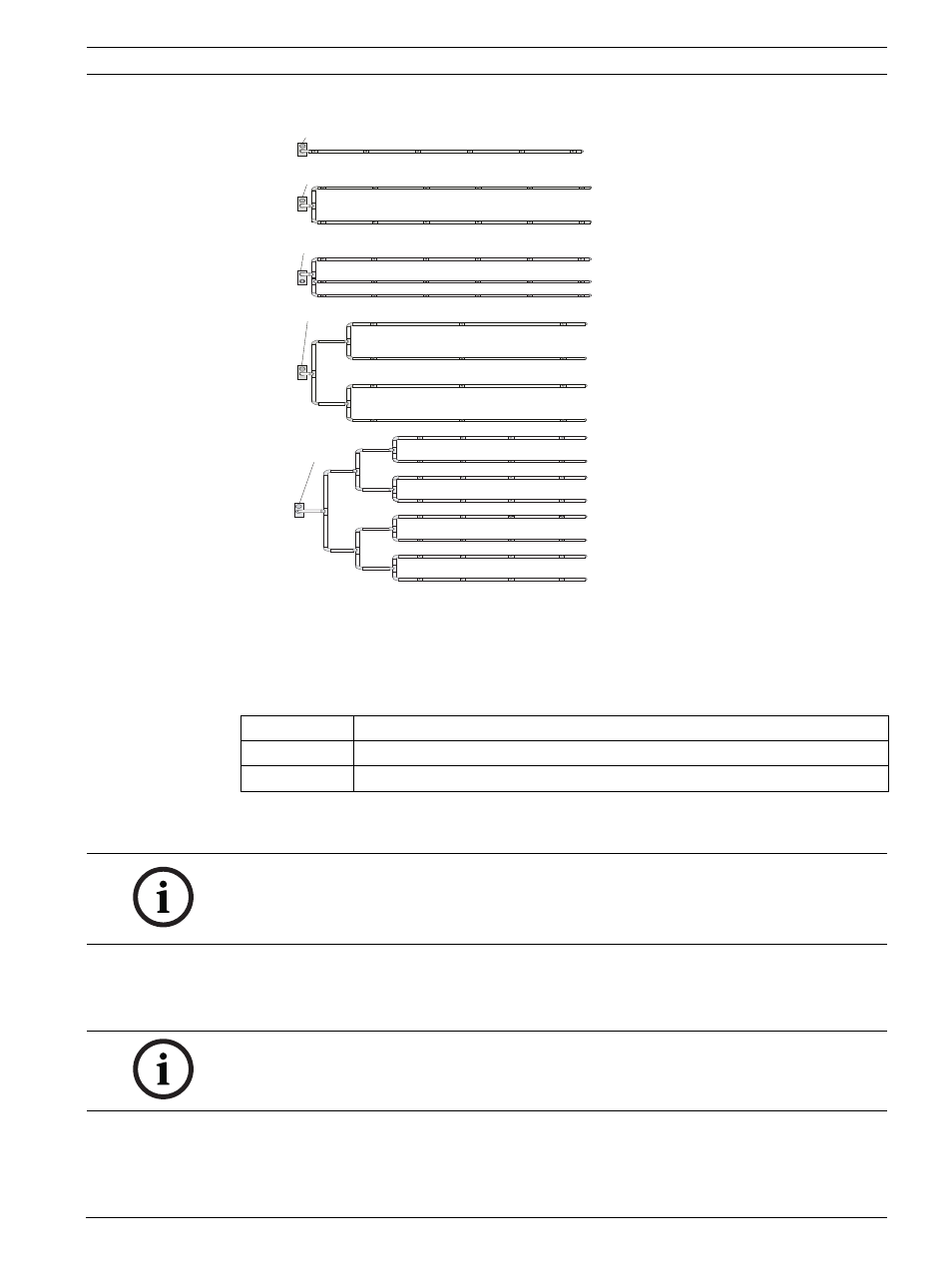

Рисунок 3.2

Топологии трубопроводов

I

I-топология

U

U-топология

M

M-топология

U/U

Двойная U-топология

Соответствие длине прямой трубы

Колено

1,5 м

Поворот

0,3 м

I

FAS / FCS

FAS / FCS

FAS / FCS

U

U/U

FAS / FCS

M

FAS / FCS

4U

ЗАМЕЧАНИЕ!

Вместо колен предпочтительнее использовать повороты.

При наличии слишком большого количества изменений направления, время обнаружения

будет значительно изменяться.

ЗАМЕЧАНИЕ!

Для увеличения скорости транспортировки воздуха на особо важных объектах,

напряжение аспиратора может быть увеличено с 6,9 В до 9 В.
