FAS-420-TM Аспирационный дымовой
извещатель
Проектирование | ru
57
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.088.878 | 4.0 | 2012.04
При установке трубопровода в вентиляционных каналах нужно учитывать следующее:
–
Так как извещатель FAS-420-TM и трубопровод находятся в областях с разным
давлением, требуется установка трубы возврата воздуха (см.
–
Труба, входящая в канал вентиляции, должна быть герметичной.
–
Часть системы трубопроводов, которая находится за пределами канала вентиляции,
также должна быть герметичной.
Открытый конец трубы возврата воздуха должен иметь наклон 45° (см.
Рисунок 5.5).
Расстояния от одного воздухозаборного отверстия до другого и до стенки канала
представлены в следующей таблице.
Диаметр воздухозаборного отверстия
Диаметр воздухозаборных отверстий определяется из их количества. Точные значения
можно получить из Раздела
Раздел 3.8 Упрощенное проектирование трубопровода.
Трубопровод на конце должен закрываться заглушкой.
Установка
Воздухозаборные отверстия должны быть направлены лицом к потоку воздуха.
При проектировании учитывайте, что обычно каналы кондиционирования воздуха
доступны для установки системы трубопроводов только с двух сторон.

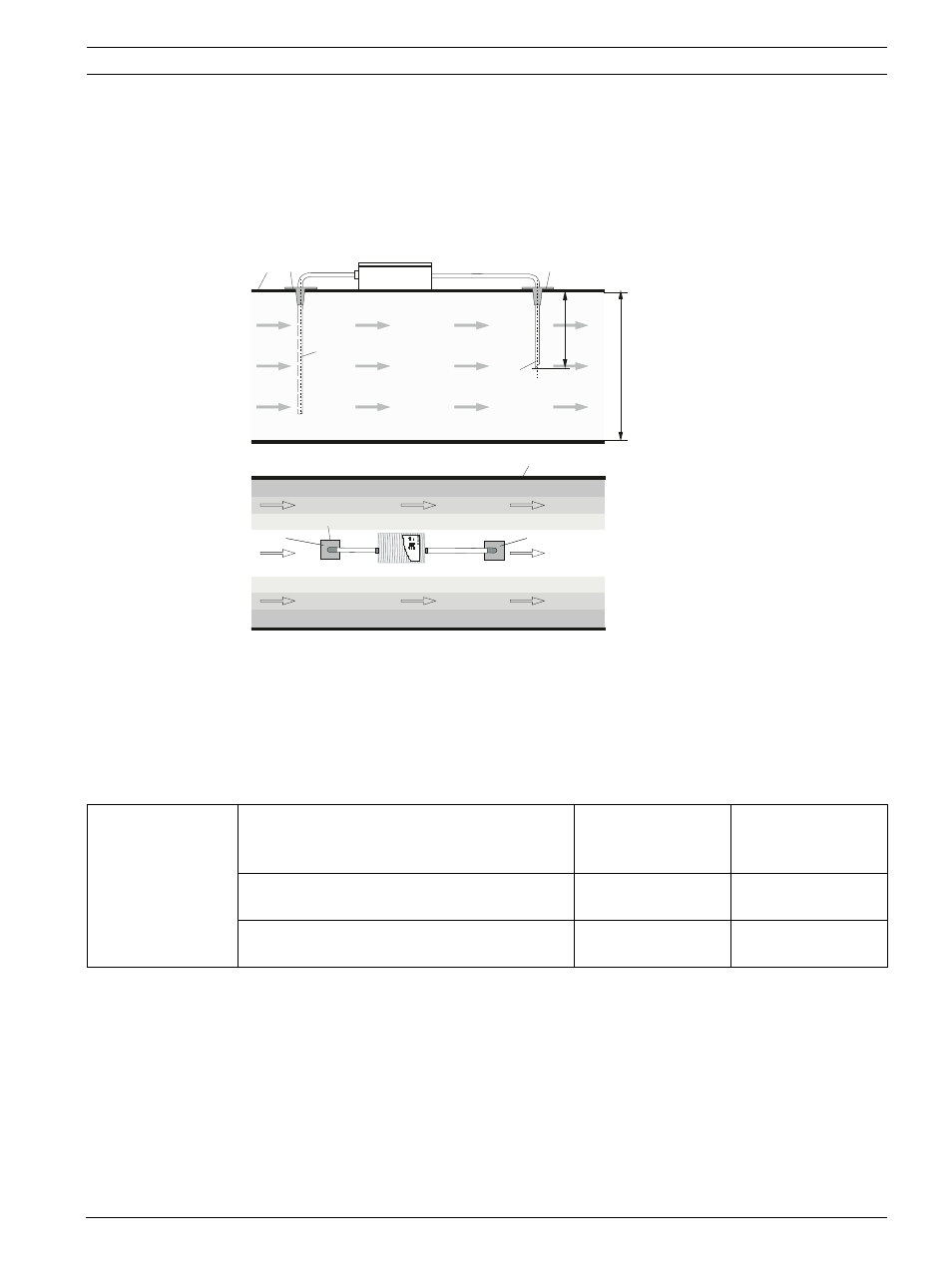

Рисунок 3.18
Труба возврата воздуха
F
Вид сбоку
A
Вид сверху
1
Вентиляционный канал
2
Адаптер воздуховода
3
Воздушный поток
4
Забор воздуха
5
Труба возврата воздуха
b
Ширина канала
кондиционирования
воздуха
v
1
- v
4
Скорость потока
1
1
5
2
2
i
1
2
34
5
6
78
9
10
4
3
3
F
v
1
v
2
v
3
v
4
A
FAS / FCS
FAS / FCS
5
1/2 b
b
2
FA
S
-4
20
-T
M
se
ries
A
B
Расстояния
Поперечное
сечение канала
≤ 0,5 м²
Поперечное
сечение канала
≤ 0,5 м²
Расстояние от воздухозаборного отверстия
до стены
100–200 мм
200–300 мм
Расстояние от одного воздухозаборного
отверстия до другого
100 мм
150 мм
