Тройник с вентилем
Тройник с вентилем требуется для продувания системы трубопроводов сжатым воздухом
(предпочтительно) или компрессором*. Аспирационный дымовой извещатель и
следующие за ним дополнительные элементы трубопровода (напр. воздушный фильтр)
невозможно и нельзя продувать.
Для сброса давления из системы трубопроводов на конце каждой ветви трубопровода
должен быть установлен обратный клапан. Обратный клапан предотвращает повреждение
воздухозаборных отверстий и предотвращает отложения грязи от выдувания через
систему трубопроводов.
Для предотвращения отклеивания калибровочных пленок в помещениях глубокой
заморозки рекомендуется использовать специальные холодоустойчивые калибровочные
клипсы. Обратный клапан и холодоустойчивые калибровочные клипсы доступны по
отдельному заказу.
Подключения
В системе трубопроводов тройник с вентилем устанавливайте, используя резьбовые
соединения.
Во время установки учитывайте назначение соединений: (см.
–
Подключайте систему трубопроводов к соединению C.
–
Подключайте извещатель FAS-420 к соединению A.
–
Подключайте подачу сжатого воздуха (компрессор или мобильная система
выдувания) к соединению B тройника с вентилем.
См.
Раздел 7.7 Процесс продувки трубопровода, Страница 95 для получения сведений о
процессе продувки вручную.

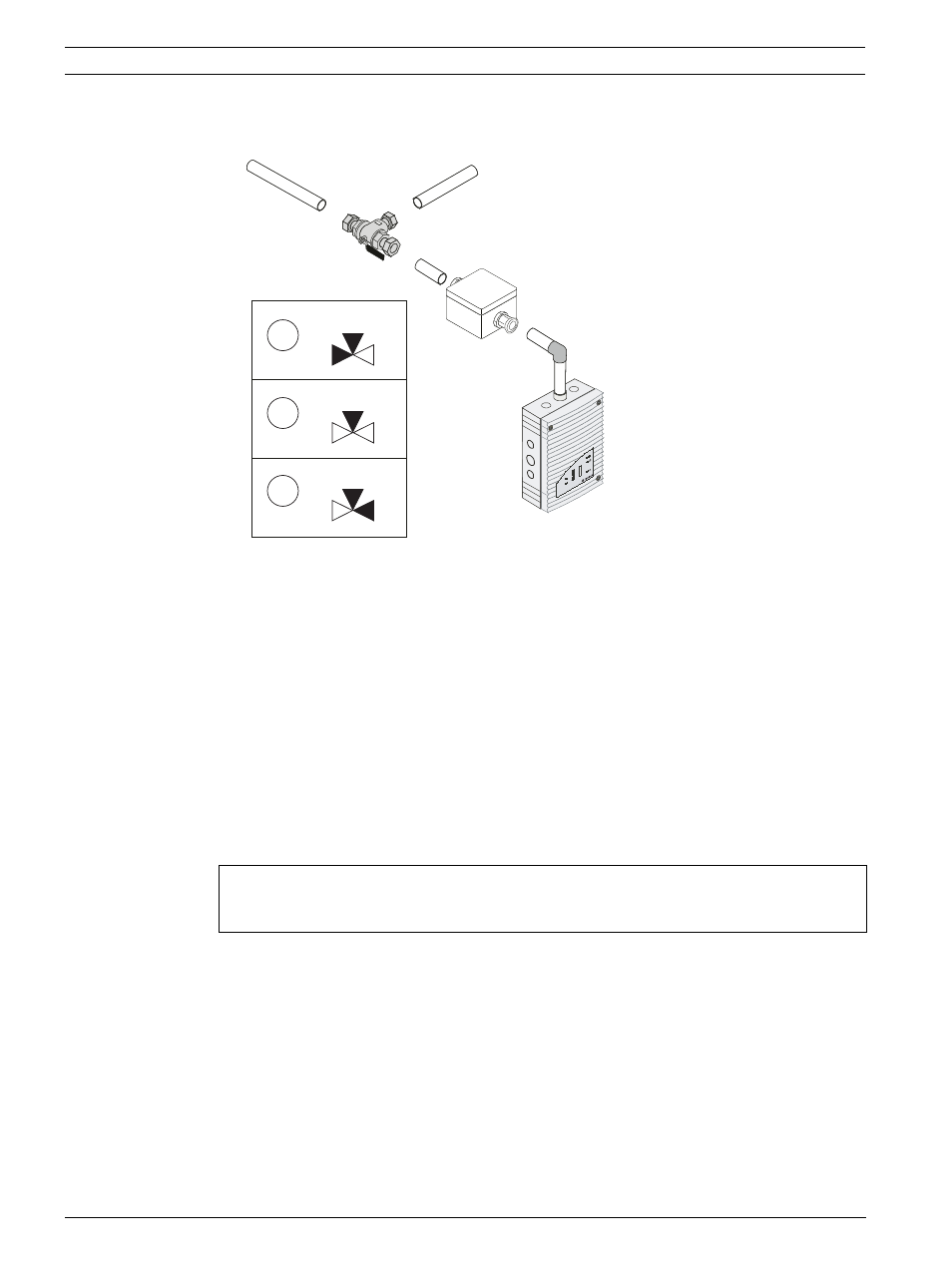

Рисунок 5.8
Установка тройника с вентилем
1
Подключение баллона/
компрессора
2
Подключение трубопровода
3
Подключение аспирационного
извещателя
4
Воздушный фильтр (опция)
* Воздух из компрессора сжат, не очищен и в нем присутствует влага. Сжатый воздух из баллона,
напротив, очищен и осушен. Если извещатель FAS-420-TM и система трубопроводов расположена в
помещениях с температурой ниже нуля, для продувания должен использоваться сжатый воздух.
