FAS-420-TM Аспирационный дымовой
извещатель
Установка системы трубопроводов | ru
79
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.088.878 | 4.0 | 2012.04
5.8
Устройство отбора конденсата
Стандартное
Стандартное устройство отбора конденсата устанавливается с помощью кабельного
сальника PG29 и тройника между извещателем и трубопроводом.
Устройство отбора конденсата FAS-ASD-WS
Устройство удаления конденсата FAS-ASD-WS должно устанавливаться в самой низкой
точке трубопровода перед воздушным фильтром и аспирационным извещателем (см.
Рисунок 5.9).
Подключение
Прикрепите с обеих сторон к устройству два колена 45° (не входят в комплект поставки),
чтобы обеспечить оптимальное расстояние от стены для установки монтажных
кронштейнов. При установке соблюдайте правильное направление воздушного потока
(см. стрелку на пластиковом контейнере).
Закрепите устройство с помощью скобы и двух винтов.
Для слива воспользуйтесь спускным краном (см.

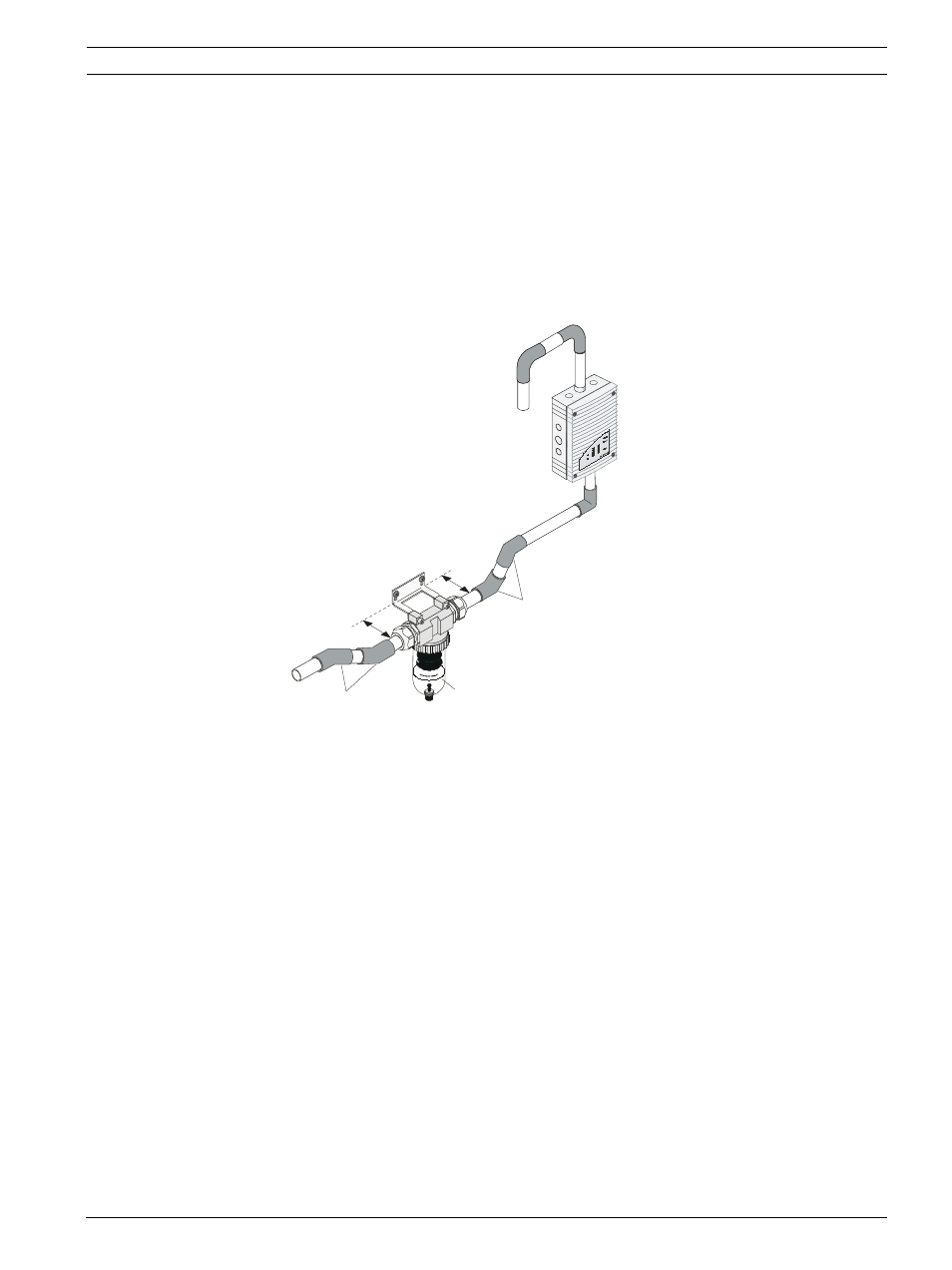

Рисунок 5.9
Установка устройства отбора конденсата FAS-ASD-WS
в трубопроводе
1
Устройство отбора конденсата
2
Трубопровод
3
Колено 45°
1
2
3
3
