24 ru | Технические характеристики
FAS-420-TM Аспирационный дымовой
извещатель
F.01U.088.878 | 4.0 | 2012.04 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
2.6 Компоненты трубопровода
2.6.1 Обзор
При проектировании имеется различие между защитой помещений и защитой
оборудования. Для обоих случаев могут использоваться трубы ПВХ или не содержащие
галогенов, но требуется выполнение требований национальных норм. При защите
оборудования должны использоваться трубы, не содержащие галогенов.
Рисунок 2.16 показывает основные компоненты, которые могут использоваться для
соответствующих случаев.
Трубопровод должен быть собран из труб с внешним диаметром 25 мм и
соответствующих фитингов.
Система продувки
В помещениях с частицами пыли или льда, возможно, потребуется продувка
трубопроводов и воздухозаборных отверстий. Рисунок 2.17 показывает ручную систему
продувки с тройником-вентилем.

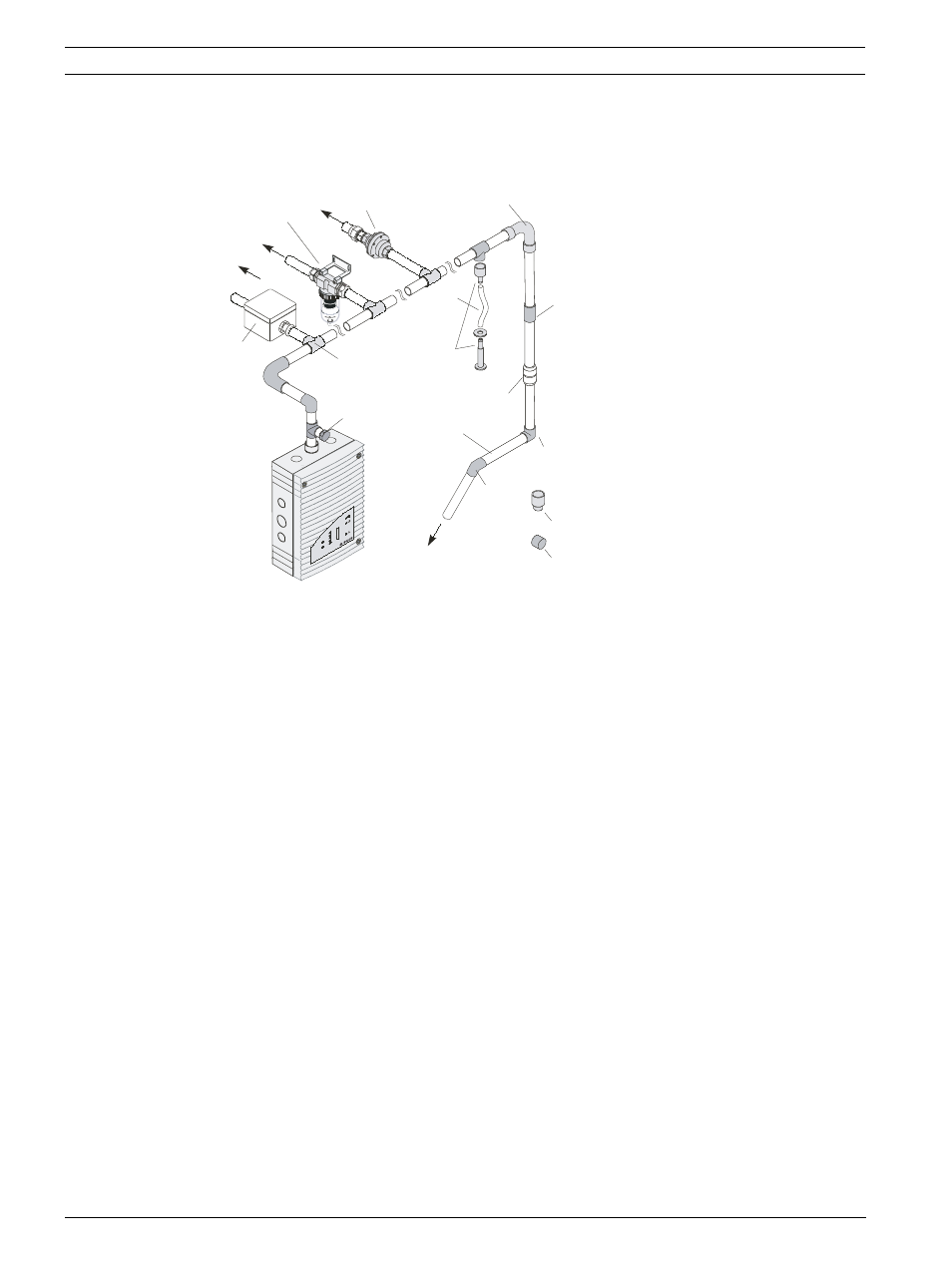

Рисунок 2.16 Компоненты трубопровода
A Подключение трубопровода
B Трубопровод
1 Подключение тестового
адаптера
2 Тройник
3 Воздушный фильтр
4 Устройство отбора
конденсата
5 Барьер искробезопасности
(не соотв. EN 54-20)
6 Поворот 90°
7 Капилляр
8 Потолочный фитинг
9 Фитинг
10 Резьбовая муфта
11 Колено 90°
12 Колено 45°
13 Переходник 40/25 мм
14 Заглушка
FAS-4
20- TM se ries
A
A
A
4
5
3
2
7
6
8
9
10
11
12
13
1
14
A
B
