2.5 Аспирационные дымовые извещатели серии FAS-420-TM и
дополнительное оборудование
2.5.1 Обзор
Аспирационные извещатели серии FAS-420-TM состоят из следующих компонентов:
Основание корпуса
– Штуцеры для труб с внешним диаметром 25 мм (вход и выход)
– Комплект кабельных вводов, 1 x M 25 (для кабеля диаметром 1-18 мм) и
2 x M 20 (для кабеля диаметром 1-13 мм)
– Винтовые клеммы для подключения кабеля сечением до 2,5 мм²
Модуль извещателя
– Высокочувствительное обнаружение пожара с применением новейших технологий
измерения рассеяния света со встроенным контролем воздушного потока
– Аспирационное устройство с оптимизированной подачей воздуха
– Плата с контактами подключения LSN и экрана, DIP-переключателями для настройки
адреса
– Инфракрасный диагностический порт
– FAS-420-TM: индикаторы тревоги, неисправности и работы
– FAS-420-TM-R: индикаторы источника возгорания, тревоги, неисправности и работы
– FAS-420-TM-RVB: индикаторы источника возгорания, предтревоги, тревоги,
неисправности и работы
Информацию по другим аксессуарам для специальных применений можно найти в
следующих разделах:
– Раздел 2.5.6 FAS-ASD-DIAG Диагностическое программное обеспечение
– Раздел 2.6.3 Капилляры для подвесных потолков

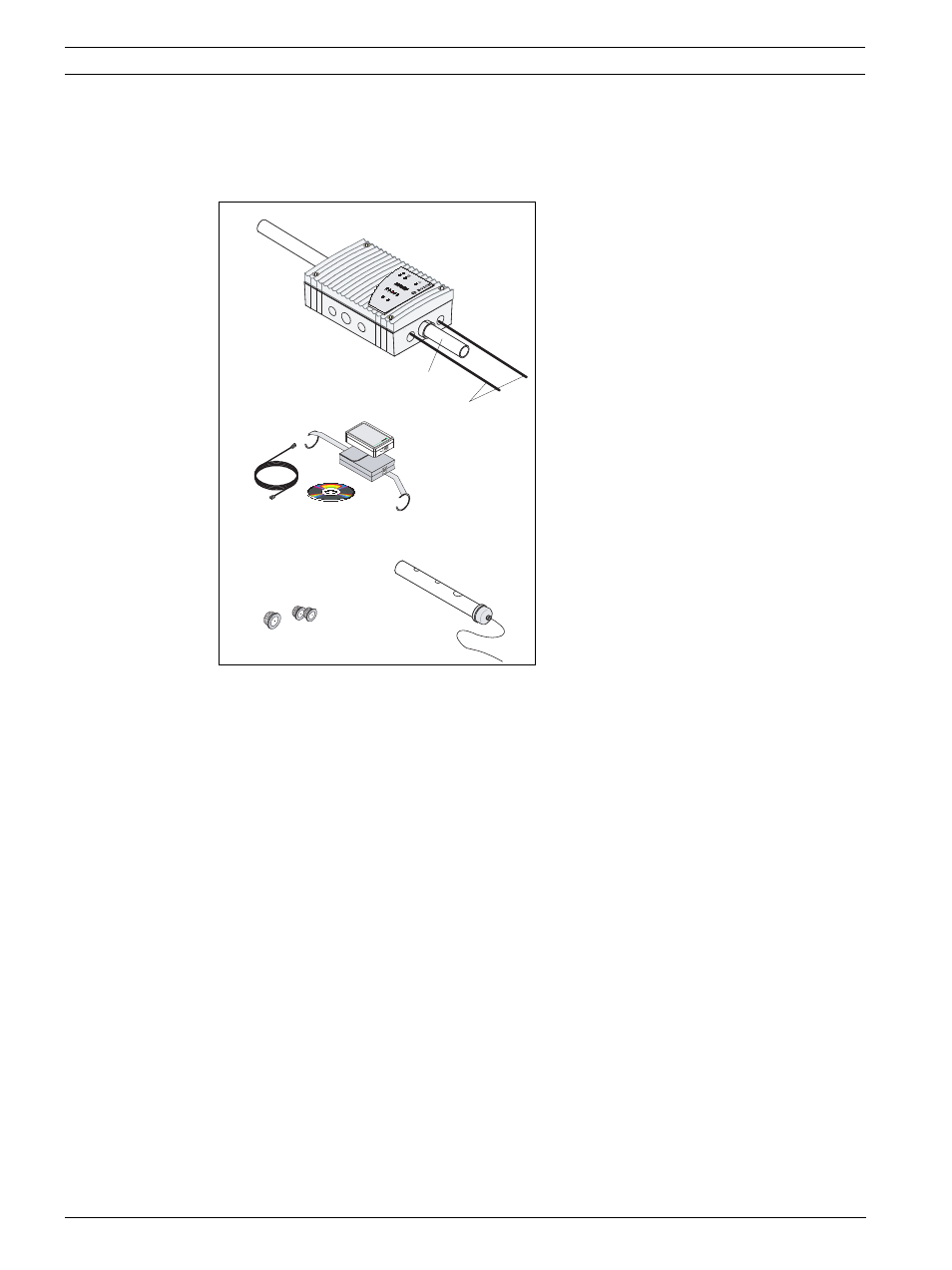

Рисунок 2.10 Обзор аспирационных извещателей
серии FAS-420-TM и аксессуаров
1 Трубопровод
2 Подключение к пожарной панели/
источнику питания
3 Труба возврата воздуха
A Диагностическое программное
обеспечение FAS-ASD-DIAG с кабелем
подключения
B Кабельные вводы (2 x M20, 1 x M25)
C Тестовая труба
1
2
3
A
B C
