76
ru | Установка системы трубопроводов
FAS-420-TM Аспирационный дымовой
извещатель
F.01U.088.878 | 4.0 | 2012.04
Руководство по эксплуатации
Bosch Sicherheitssysteme GmbH
5.5
Воздушный фильтр
5.5.1
Установка воздушного фильтра

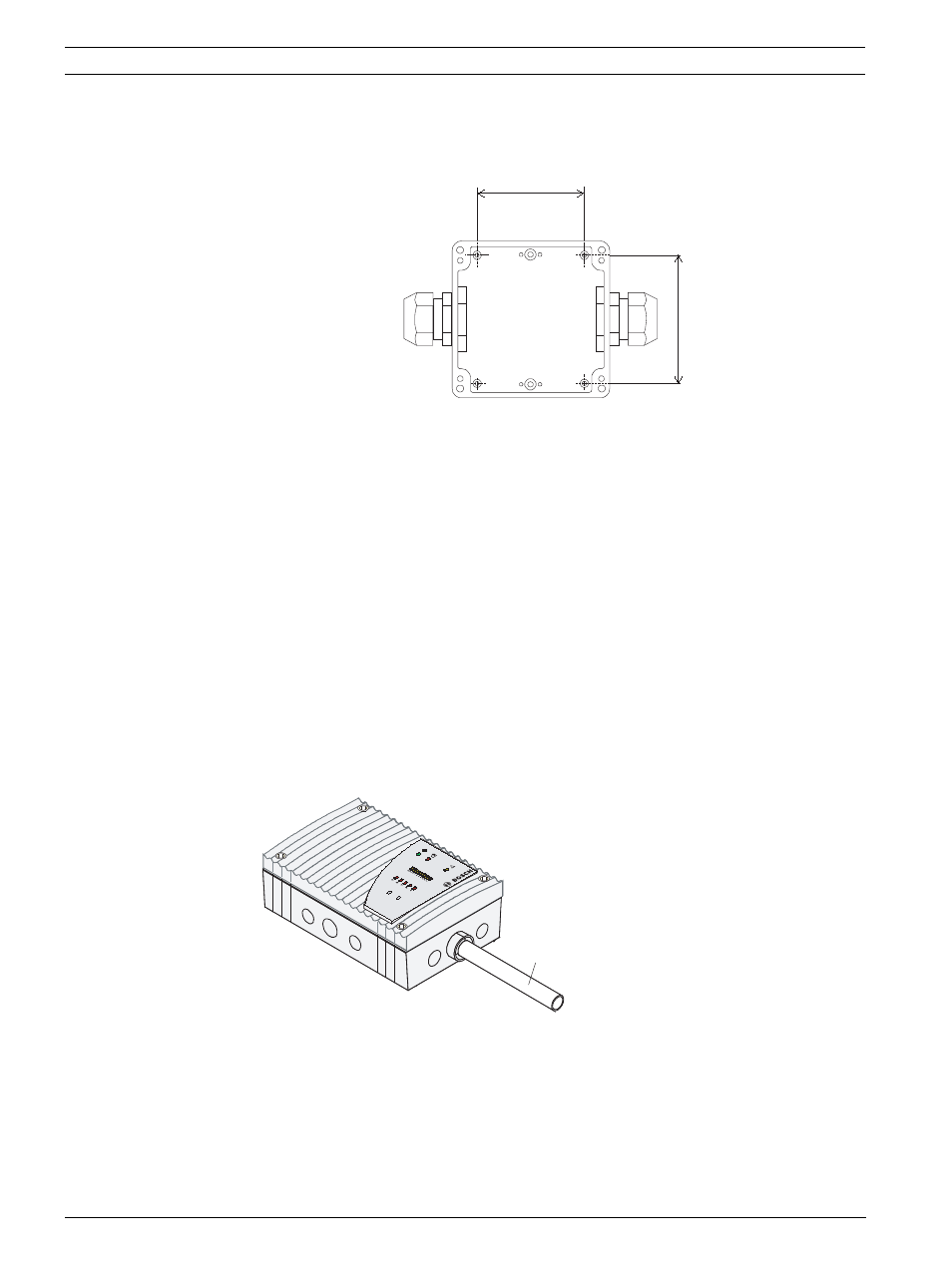

Рисунок 5.6
Расстояния между крепежными отверстиями на монтажном основании фильтра FAS-ASD-
WS
Фильтр
1.
Для установки фильтра в систему трубопроводов используйте два резьбовых
соединителя PG29, входящих в комплект поставки.
2.
Установите эти соединители так же, как для адаптера трубы.
3.
При установке фильтра учитывайте направление потоков воздуха, которое указано на
табличке сбоку нижней части корпуса.
4.
Прикрепите корпус фильтра прямо на стену нижней частью корпуса.
Крепежные элементы
Для установки на стену подходят винты с цилиндрической или плоской головкой:
–
Макс. диаметр резьбы: 4 мм
–
Диаметр головки: 5-7 мм.
5.6
Труба возврата воздуха
Вставьте трубу возврата воздуха в соответствующий штуцер FAS-420-TM. Она прекрасно
подходит к соединению, при этом гарантируется надежное крепление.
11
0
90
Рисунок 5.7
Установка трубы возврата воздуха
1
Труба возврата воздуха
FA
S-420-
TM
ser
ies
1
