Страница 75: Рисунок 5.5
FAS-420-TM Аспирационный дымовой
извещатель
Установка системы трубопроводов | ru
75
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.088.878 | 4.0 | 2012.04
5.4
Контроль сильных потоков воздуха
5.4.1
Контроль отверстий вытяжной и приточной вентиляции
5.4.2
Контроль вентиляционного канала
Для получения дополнительной информации о подключении трубы возврата воздуха см.
Раздел 5.6 Труба возврата воздуха, Страница 76.
Проектирование FAS-420-TM для таких применений см. в
сильных потоков воздуха, Страница 55.
ВНИМАНИЕ!
Если забор воздуха осуществляется в местах с сильными потоками воздуха (вентиляторы,
кондиционирование), направление воздухозаборных отверстий определяется в
зависимости от скорости потоков воздуха (см.

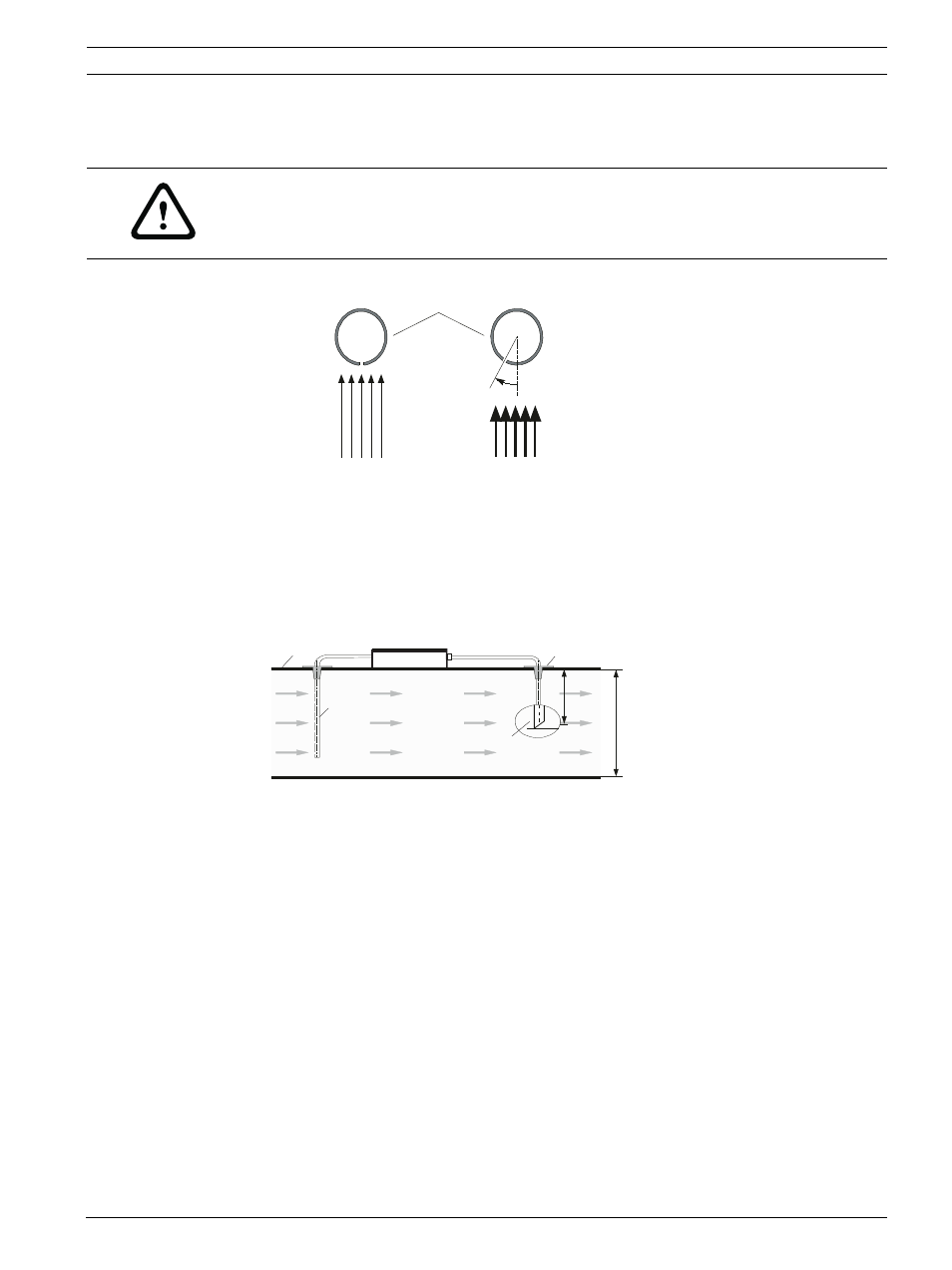

Рисунок 5.4
Расположение воздухозаборных отверстий в
зависимости от скорости потоков воздуха
1
Трубопровод с
воздухозаборными отверстиями
2
Потоки воздуха < 0,5 м/с
3
Потоки воздуха > 0,5 м/с
1
2
3
30°
Рисунок 5.5
Расположение трубы возврата воздуха – пример с
каналом кондиционирования воздуха
1
Канал кондиционирования
воздуха
2
Адаптер канала
3
Забор воздуха
4
Труба возврата воздуха
b
Ширина канала
кондиционирования воздуха
1
2
3
4
b
1/2 b
