2.3
Обзор системы
Аспирационные системы состоят из модуля извещателя, основания корпуса и системы
трубопроводов.
Наиболее важными компонентами аспирационной системы являются чувствительный
модуль детекции для обнаружения твердых частиц дыма и аспирационное устройство с
встроенным сенсором воздушного потока для доставки проб воздуха и контроля
трубопровода на разрывы и засорения.
Трубопровод состоит из труб и фитингов. Стандартный трубопровод сделан из ПВХ или
АБС пластика. Трубы, используемые для защиты оборудования, не должны содержать
галогенов.
При проектировании каждое воздухозаборное отверстие трубопровода равнозначно
точечному извещателю.

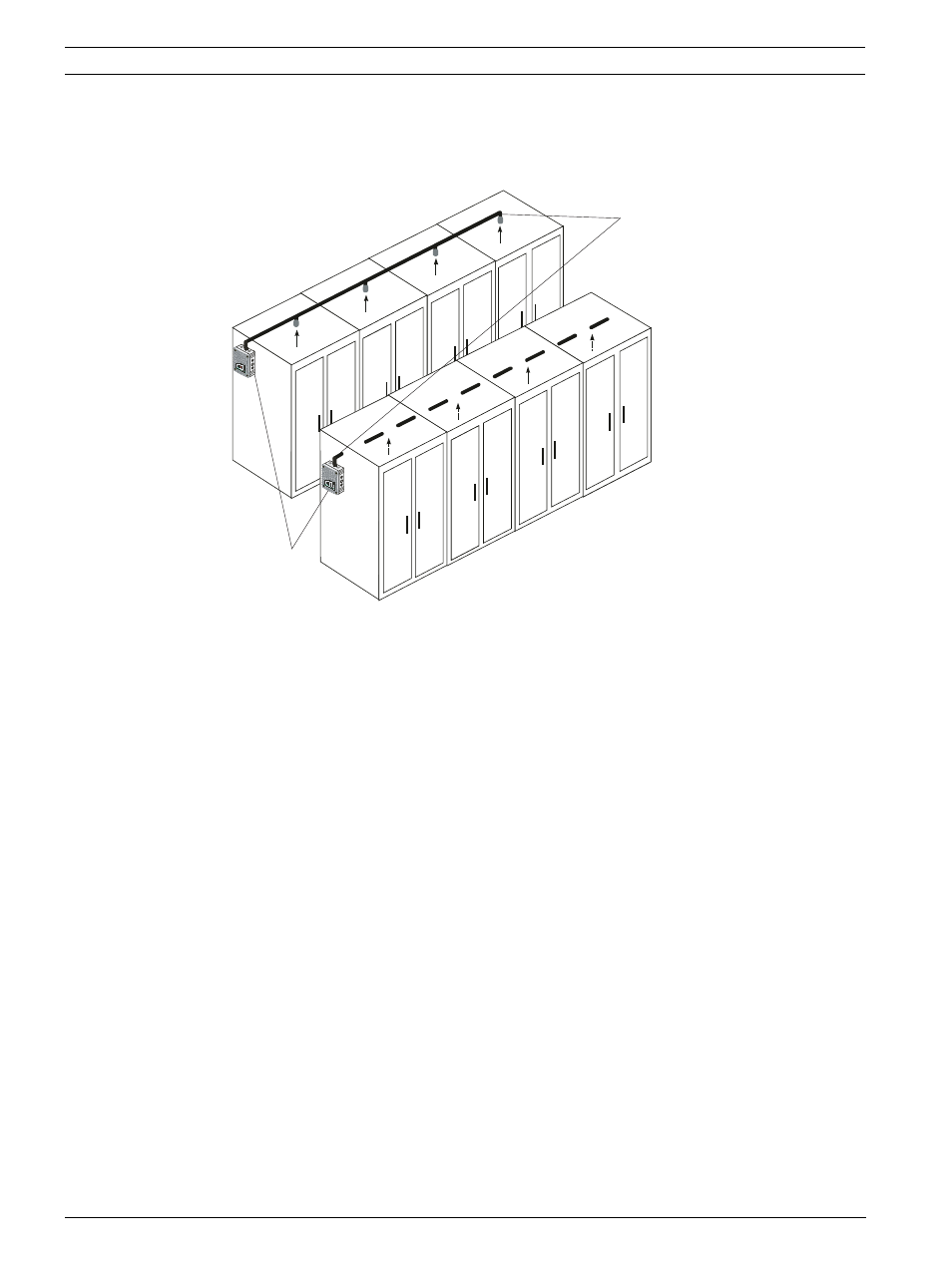

Рисунок 2.3
Принцип защиты оборудования аспирационными
извещателями серии FAS-420-TM
1
Фиксаторы
1
FAS / FCS
