Рисунок 2.7 Этап 3: Выдувание
– Этап 4
После продувки трубопровода направление потока восстанавливается и измеряется
время, необходимое для попадания частиц дыма в модуль детекции. На основании
этого времени местонахождение источника дыма можно точно отнести к одной из
контролируемых зон.

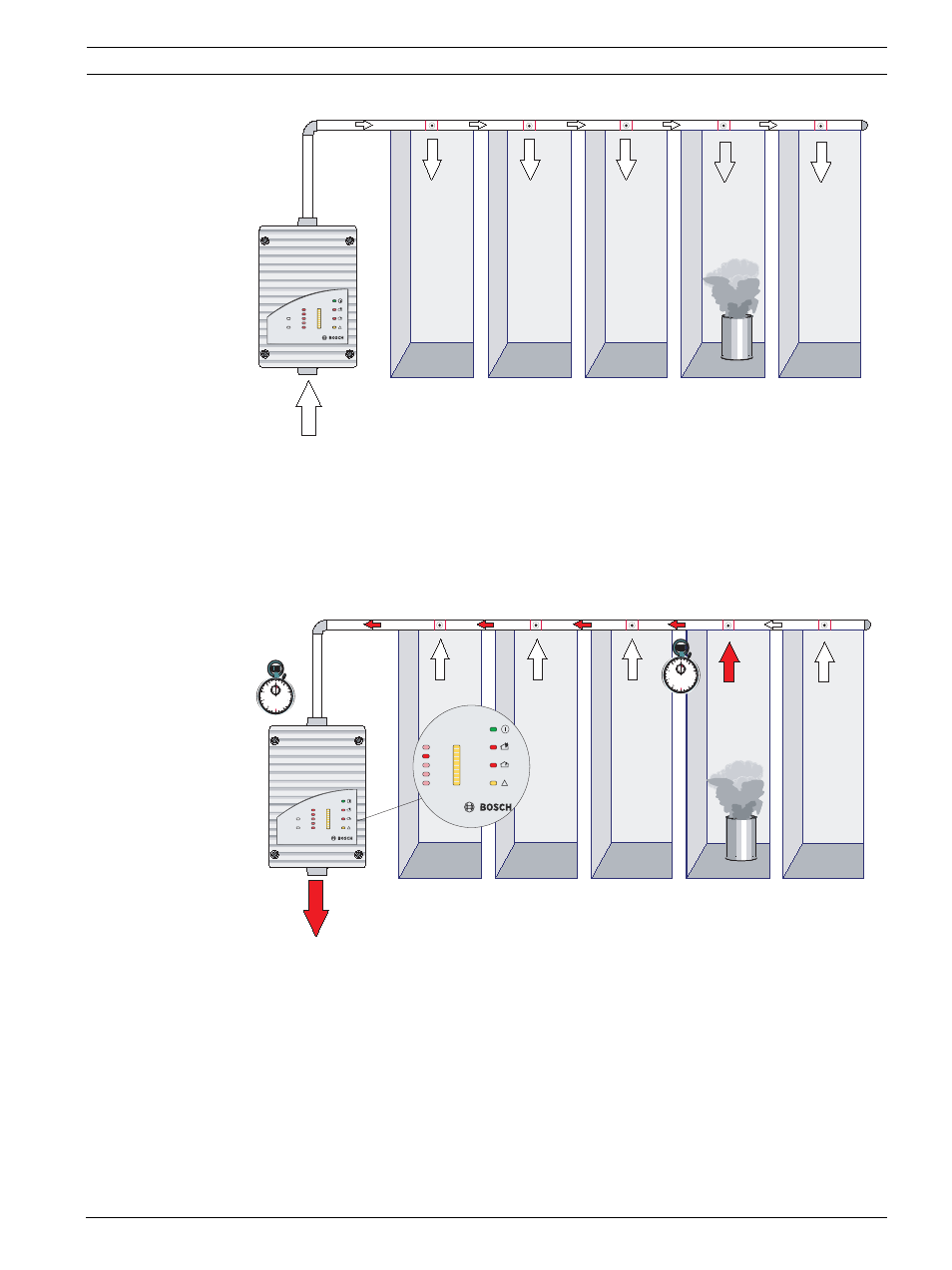

Рисунок 2.8 Этап 4: Локализация источника возгорания путем изменения направления потока
аспиратора
После того как источник возгорания локализован, он отображается на соответствующем
индикаторе извещателя FAS-420-TM-R/-RVB, а также на пожарной панели.
Обнаружение
В зависимости от чувствительности модуля детекции (от 0,5 %/м до 2 %/м) FAS-420-TM-R/
-RVB сформирует сигнал Пожар, когда будет достигнут соответствующий предел
перекрытия светового потока). Чувствительность может быть установлена с шагом 0,1 %/
м при помощи диагностического программного обеспечения FAS-ASD-DIAG. Сигнал
Пожар отображается индикатором на извещателе и передается на пожарную панель.
Различные задержки могут быть установлены для передачи сигнала Пожар, а также для
