Технические характеристики
78
3A2351B
Размеры кронштейна насосного трубопровода для крепления
на стену
Болты насосного трубопровода крепятся прямо на крепежную плиту.
Технические характеристики
См. технические данные.
Технические характеристики насосного трубопровода
Максимальное рабочее давление жидкости. . . . . . . . . . . . . 13:1 Системы: 1300фунтов/кв.дюйм (9МПа, 90бар)
17:1 Системы: 1700 фунтов/кв.дюйм (11,9 МПа, 119 бар)
Максимальное впускное давление воздуха . . . . . . . . . . . . . 100 фунтов/кв. дюйм (0,7 МПа, 7,0 бар)
Максимальное впускное давление для нагнетательных
баков, сертифицированных ASME . . . . . . . . . . . . . . . . . . . . . 100 фунтов/кв. дюйм (0,7 МПа, 7,0 бар)
Типичный расход жидкости для пистолетов с
предустановленной схемой распыления . . . . . . . . . . . . . . . .
См. руководство к пистолету RS См. раздел
Сопутствующие руководства, стр. 3.
Максимальная температура жидкости . . . . . . . . . . . . . . . . . 110°F (43°C)
Размер впускного отверстия для компонента A
(катализатор) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Труба 1/4дюйма
Размер впускного отверстия для компонента B (смола) . . . 1 5/16-12 UN-2A, штырьковое
Материалы деталей, входящих в соприкосновение с
жидкостями. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Нержавеющая сталь, карбид, СВМПЭ, ПТФЭ и ацеталь.
Максимальное рабочее давление жидкости. . . . . . . . . . . . . 13:1 Системы: 1300фунтов/кв.дюйм (9МПа, 90бар)
17:1 Системы: 1700 фунтов/кв.дюйм (11,9 МПа, 119 бар)
Максимальное впускное давление воздуха . . . . . . . . . . . . . 100 фунтов/кв. дюйм (0,7 МПа, 7,0 бар)
Минимальное впускное давление воздуха . . . . . . . . . . . . . . 10 фунтов/кв. дюйм (0,07 МПа, 0,7 бар)
Максимальная температура окружающей среды . . . . . . . . . 120°F (49°C)
Максимальная температура жидкости . . . . . . . . . . . . . . . . . 160°F (71°C)
Длина хода поршня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,0 дюйма (мм)
Акустические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . См. раздел "Технические данные" в руководстве 3A2315.
Материалы деталей, входящих в соприкосновение с
жидкостями. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Нержавеющая сталь, карбид вольфрама с 6 % никеля,
СВМПЭ, ПТФЭ, только для поршневого насоса LW100C:
Также содержит углеродистую сталь
WLD

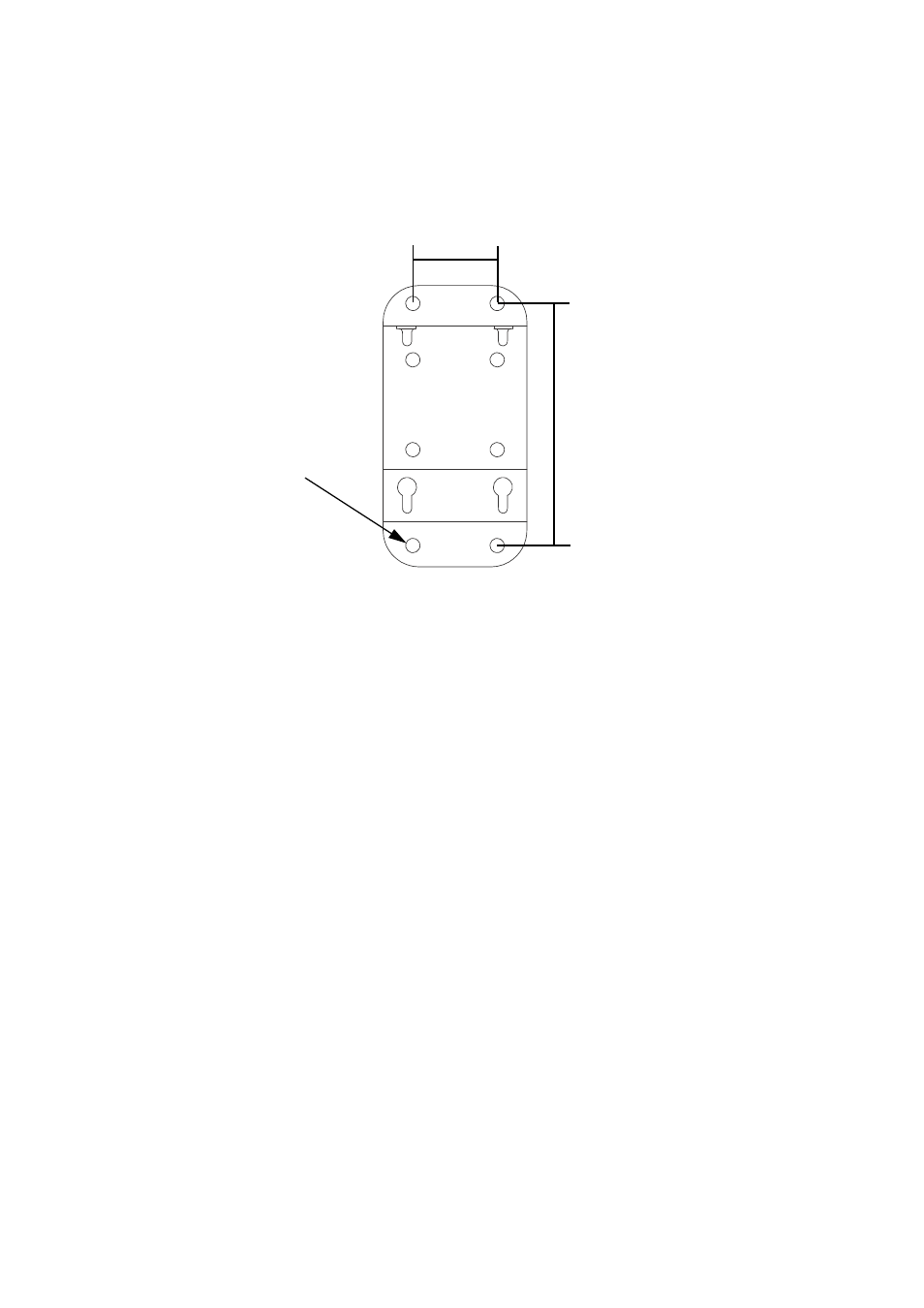

10,1 дюйма
(257 мм)
3,52 дюйма
(89,4 мм)
Четыре по 0,60 дюйма (15 мм)
крепежных отверстия
