Поиск и устранение неисправностей
40 3A2351B
Диагностика DataTrak
Модуль DataTrak может диагностировать некоторые проблемы с насосом. Если монитор обнаруживает
проблему, то светодиод (CD, Р
ИС . 30) будет мигать, и на дисплее появится код диагностики. См. таблицу 1.
Чтобы подтвердить диагноз и возвратиться к нормальному рабочему экрану, однократно нажмите для
включения дисплея, а затем еще раз для очистки экрана с кодом диагностики.

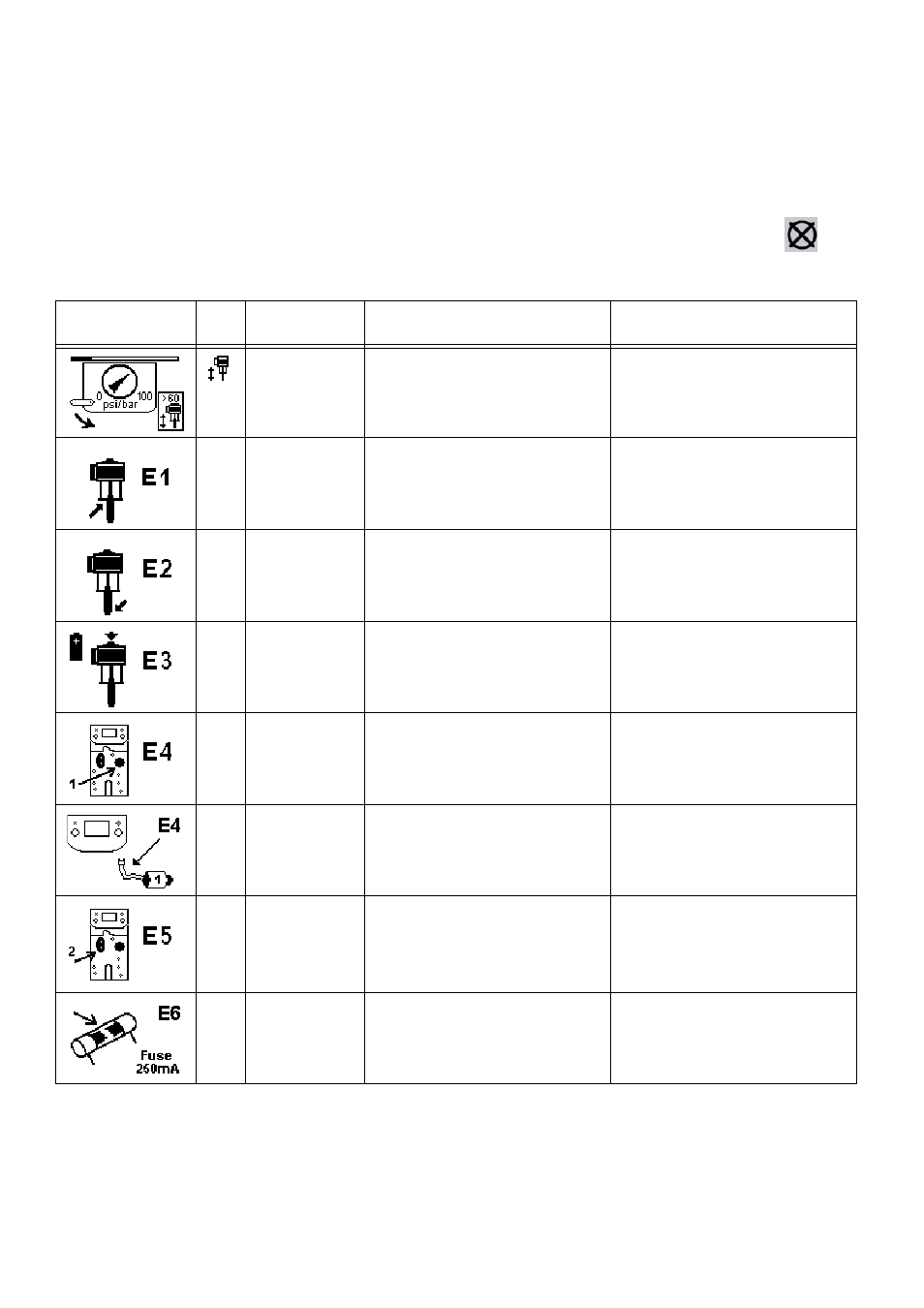

Табл.1: коды диагностики
Символ Код Наименование
кода
Диагноз Причина
Разгон Насос работает быстрее, чем
установленное ограничение
разгона. • Увеличенное давление воздуха.
• Увеличенный выход жидкости.
• Прекращена подача жидкости.
E-1 Движение вверх Утечка во время хода поршня
вверх.
Изношен поршневой клапан или
уплотнения.
E-2 Движение вниз Утечка во время хода поршня вниз. Изношен впускной клапан.
E-3 Разряженная
батарея Напряжение батареи слишком
низкое для останова разгона. Батарея разряжена. Замену
аккумулятора см. в руководстве
311238.
E-4 Техобслуживани
е компонента 1 Проблема с остановом разгона. • Поврежден соленоид.
• Повреждена каретка клапана.
E-4 Отсоединенный
соленоид Соленоид отсоединен. • Разъем соленоида отключен.
• Повреждены провода
соленоида.
E-5 Техобслуживани
е компонента 2 Проблема с распознаванием
движения клапана. • Разъемы датчиков отключены.
• Датчики установлены
неправильно.
• Датчики повреждены.
• Повреждена каретка клапана.
E-6 Перегоревший
предохранитель Предохранитель перегорел. • Неисправный соленоид или
разводка проводов соленоида.
• Экстремальные температуры
(свыше 140 °F [60 °C]).
