Идентификация компонентов
3A2351B
13
Идентификация компонентов
Обозначения
A
Тележка
B
Пневматический двигатель
C
Поршневой насос для смолы
D
Насос для катализатора
E
Промывка растворителем (представлен
вариант с поршневым насосом, также доступны
варианты с нагнетательным баком)*
F
Резервуар для катализатора
G
Стрела (не показана)
H
Панель управления пневматической системой
J
Нагреватель (не показан)
K
Провод заземления (не показан)
L
Держатель крюка катушки шланга для смолы
(только для 25- и 35-футовых связок шлангов)
M
Пистолет-распылитель
N
Сепаратор воздуха/воды (приобретается
заказчиком отдельно)
* Только для систем внутреннего смешения.

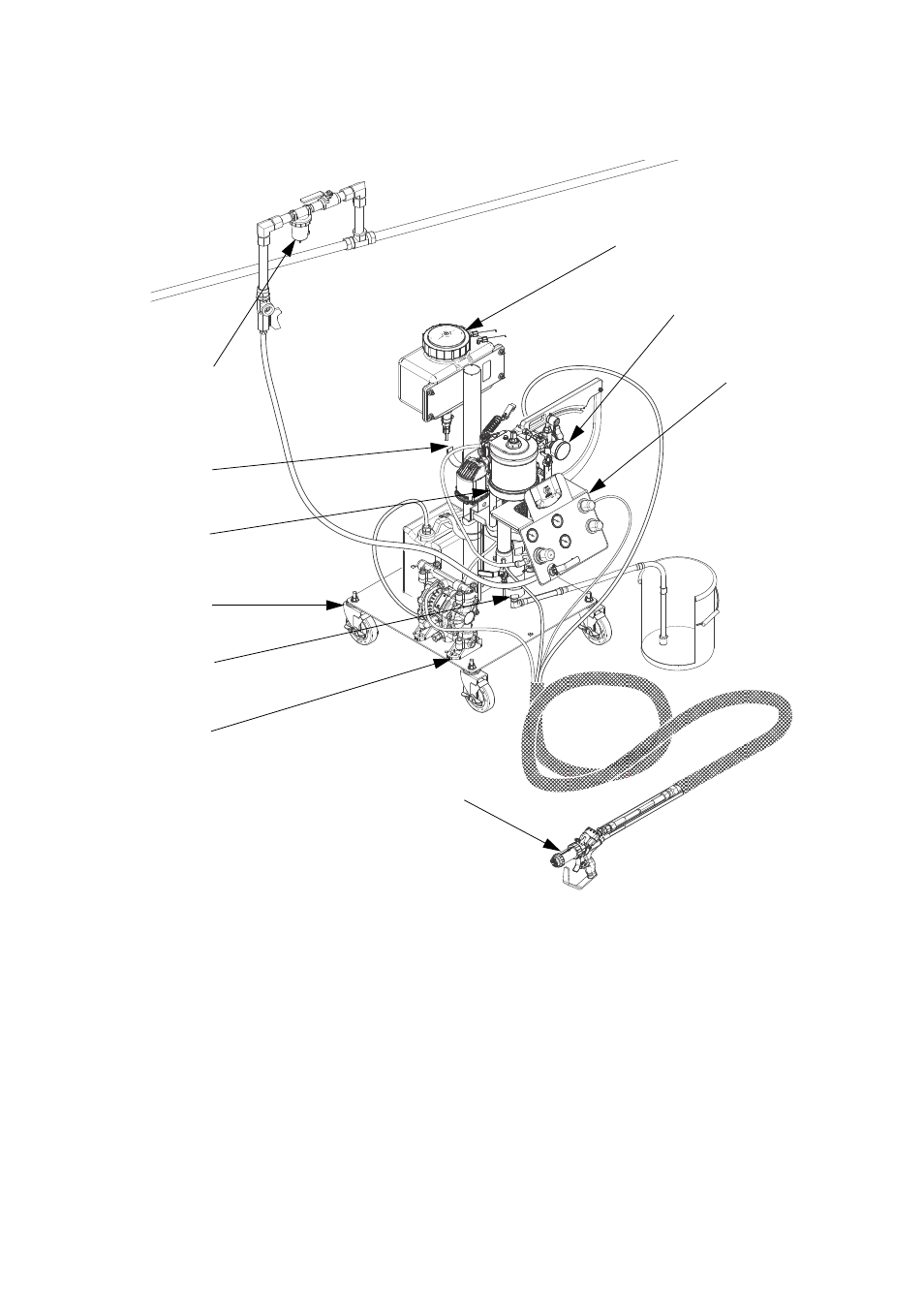

WLD
Система с тележкой представлена с
мембранным насосом для промывки
растворителем и пистолетом для
нанесения гелеобразных покрытий,
предполагающих внутреннее
смешение
