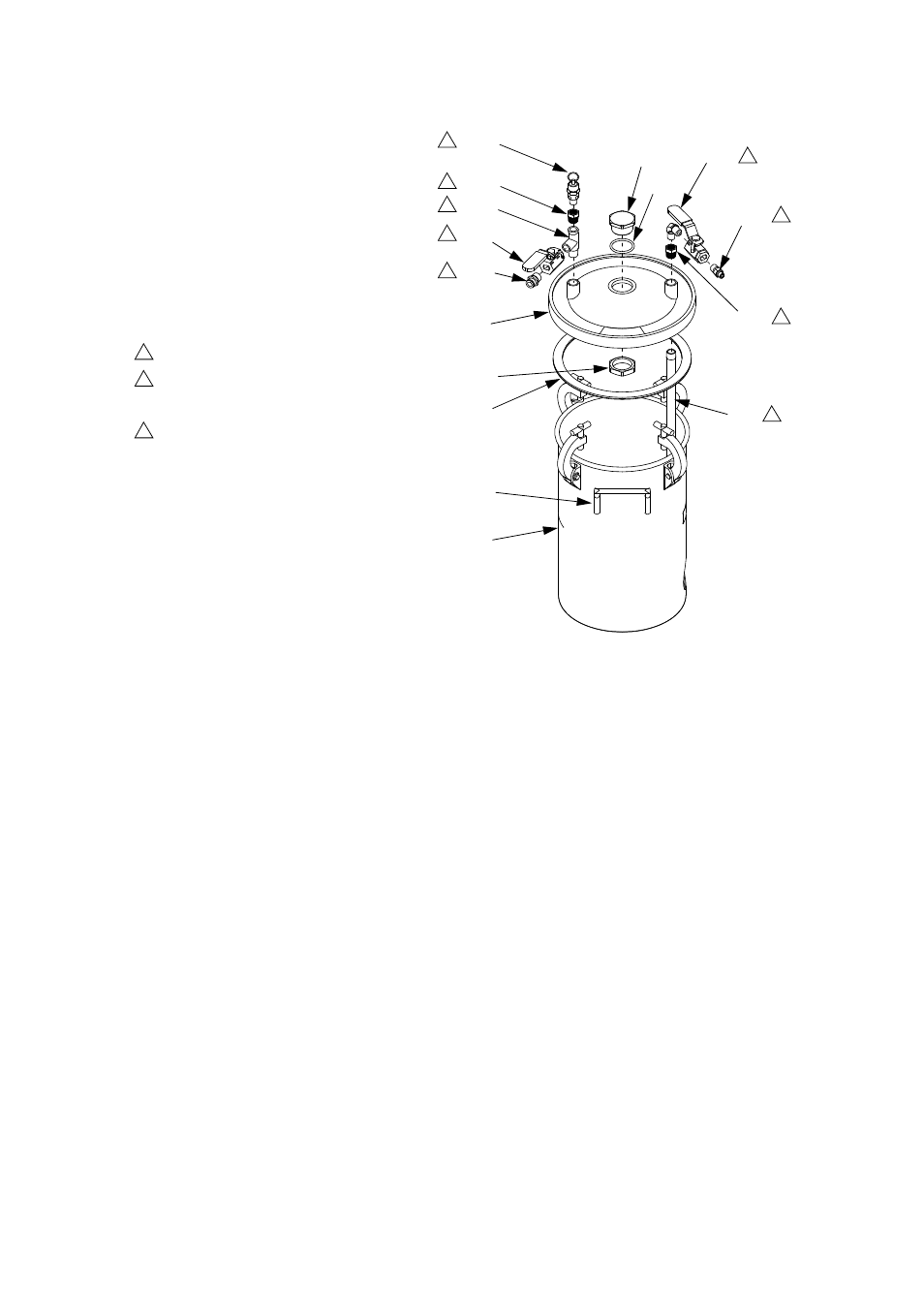

Вспомогательные детали
3A2351B
71
Нагнетательные баки 16M893 è 16M894, сертифицированные ASME è CE
▲ Запасные предупреждающие наклейки, бирки и
карточки предоставляются бесплатно.
1408
1411
1406
1410
1408
1412
1401
1404
1401
1403
1402
1409
1406
1401
1405
1414
Нанесите трубный герметик.
Подключите кабель заземления (1423) к
рукоятке на резервуаре (1401). Кабель
заземления не показан.
Должен быть установлен со стороны
выходного отверстия. Под выходным
подразумевается выход без поперечного
отверстия.
1
2
3
1
1
1
1
1
1
1
1
3
Код
Деталь
Описание
Кол.
1401
236086
РЕЗЕРВУАР, блок давления,
2 галлона
(только для блока 16M874)
1
236087
РЕЗЕРВУАР, блок давления,
5 галлонов
(только для блока 16M875)
1
1402
165053
УПЛОТНЕНИЕ, кольцо
1
1403
188880
ЗАЖИМ, крышка
1
1404
188784
ГАЙКА, стопорная,
шестигранная
1
1405
171976
ТРУБА
(только для блока 16M875)
1
185531
ТРУБА, сифон (только для
блока 16M874)
1
1406
125214
ВТУЛКА, шестигранная,
3/8 NPT x 1/4 NPT, со
внешней/внутренней резьбой
2
1407
111763
ФИТИНГ, коленчатый,
1/4 NPT
1
1408
18470-05 КЛАПАН, шаровой,
2-сторонний, 1/4 NPTF
2
1409
16D939
ФИТИНГ, ниппель,
редукционный
1
1410
108673
Т-ОБРАЗНЫЙ, наружный
1
1411
103347
КЛАПАН,
предохранительный,
100 фунтов на кв. дюйм
1
1412
121140
ФИТИНГ, соединитель, с
наружной резьбой, 3/8 NPT
1
1413
210575
КОЛПАЧОК, наполнительный
(только для блока 16M875, не
представленного здесь)
1
1414
176347
НАКЛЕЙКА,
идентификационная
1
1415
---
БИРКА, обозначение
1
1416▲ 175078
НАКЛЕЙКА с
предупреждением
1
1417
---
ГГЕРМЕТИК, трубный
1
1418
---
ГЕРМЕТИК, анаэробный
1
1421
308370
РУКОВОДСТВО
1
1423
17440-00 ЗАЖИМ, заземления
1
1424
171988
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
(для наполнительного
колпачка, элемент 1413 не
показан)
1
